绝缘子使用中的安全距离及其安全要求

阅读次数:

  我们都知道绝缘子有两个主要的作用那就是支撑导线与防止电流回地,为了保证基本其在使用过程中的安全,国电西高跟大家分享下绝缘子使用中的安全距离及一些相关的安全要求。

  为了方便,我们把安全距离分为:电气间隙(空间距离)、爬电距离(沿面距离)和绝缘穿透距离。其中,电气间隙是指两相邻导体或一个导体与相邻电机壳表面的沿空气测量的短距离;爬电距离是指两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的短距离。



  一、电气间隙的决定:根据测量的工作电压及绝缘等级,即可决定距离

  ►一次侧交流部分:保险丝前L—N≥2.5mm,L.N,PE(大地)≥2.5mm,保险丝装置之后可不做要求,但尽可能保持一定距离以避免发生短路损坏电源。

  ►一次侧交流对直流部分≥2.0mm;

  ►一次侧直流地对大地≥2.5mm(一次侧浮接地对大地);

  ►一次侧部分对二次侧部分≥4.0mm,跨接于一二次侧之间之元器件;

  ►二次侧部分之电隙间隙≥0.5mm;

  ►二次侧地对大地≥1.0mm;

  友情提示:决定是否符合要求前,内部零件应先施于10N力,外壳施以30N力,以减少其距离,使确认为糟情况下,空间距离仍符合规定。

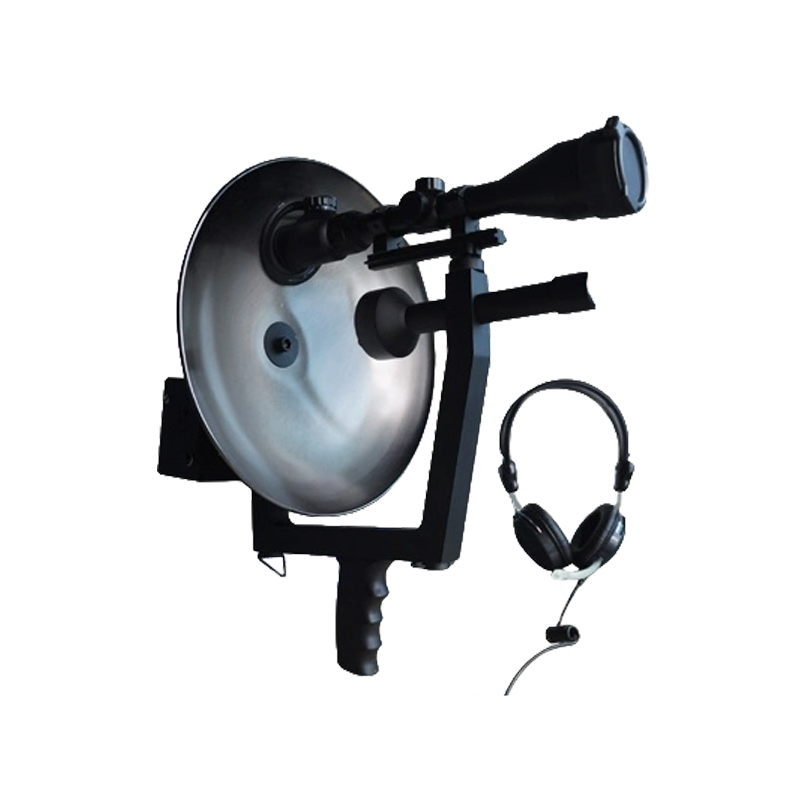

  GD-610绝缘子故障远距离激光定位侦测仪用于在不断电状态下查找发电厂、变电站输电线路中的绝缘子故障的准确位置,还可应用于电气设备局部放电侦测、电晕放电侦测、高压开关放电检测等。

GD-610绝缘子故障远距离激光定位侦测仪

国电西高GD-610绝缘子故障远距离激光定位侦测仪
