多点接地系统的接地电阻测试方法

　　钳形接地电阻测试仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。钳形接地电阻测试仪有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合。

国电西高GDCR2000G钳形接地电阻测试仪

　　钳形接地电阻测试仪的测试原理

　　电阻测量原理

　　钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。

　　电流测量原理

　　钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。

　　二多点接地系统的接地电阻测试方法

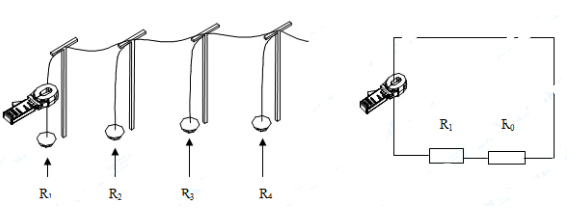

　　对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。见下左图。其等效电路见下右图。
