变压器直流电阻合格要求

　　干式试验变压器的直流电阻是预防性试验规范中明确要求检查的内容，其目的是检查绕组质量和绕组回路的完整性，预防在运输和安装过程中导致绕组导线断裂、接头开焊、接触不良、匝间短路的举措。

　　试验要求

　　对10kv系统中干式变压器的直流电阻测量应选用具有放电功能的直流电阻测试仪进行校验。

　　1.试验设备（推荐）

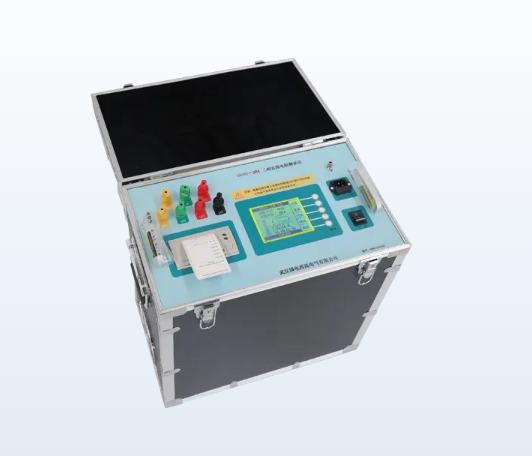

　　10A直流电阻测试仪；（自动温度换算，自动放电）

　　2.试验周期

　　六年一次或者春检、年检和必要性的检查；

　　3.试验要求

　　3.1相间误差不大于平均值的4%，

　　3.2线间误差不大于平均值的2%；

　　3.3与往年数据对比，相同部位测得值比较，变化不大于2%；

　　电阻换算公式

　　直流电阻取20摄氏度的电阻值，实际使用中，不同温度下电阻值按下式换算：

　　电阻R2＝R1（T+t2）/（T+t1）

　　式中R1、R2分别为在温度t1、t2下的电阻值，T为电阻温度常数，铜导线取235为计算值。
