直流高压发生器如何接线呢?

阅读次数:

  直流高压发生器主要适用于电力部门、企业动力部门对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验和泄漏电流试验。具有操作简单,读取数据快速准确等特点,深受广大电力工作者的喜爱,因此本文就简单介绍直流高压发生器如何接线。

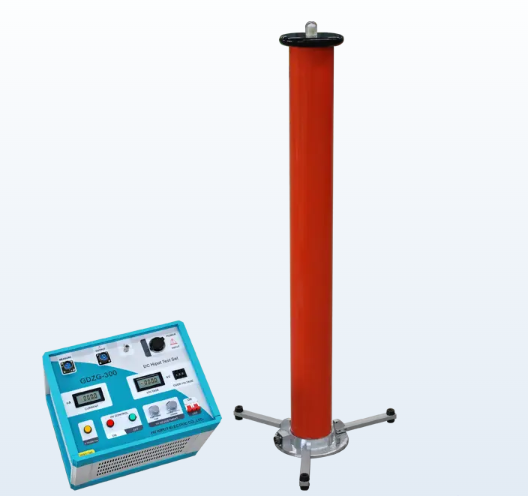

GDZG-300系列直流高压发生器

  1.控制箱接地端子:控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。

  2.中频及测量电缆快速联接插座:用于机箱与倍压部分的联接。联接时只需将电缆压下插头顺时针方向转动到位,拆线时只需逆时针转动电缆插头。

  3.过压整定拨盘开关:用于设定过电压保护值。拨盘开关所显示单位为kV,设定值为试验电压1.1倍。

  4.电源输入插座:将随机配置的电源线与电源输入插座相联。(交流220V±10%,插座内自带保险管。)

  5.数显电压表:数字显示直流高压输出电压。

  6.数显电流表:数字显示直流高压输出电流。

  7.电源开关:向前按下,电源接通,红灯亮。反之为关断。

  8.黄灯按钮:此功能是专门为氧化锌避雷器快速测量0.75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮,输出高压降至原来0.75%,并保持此状态。按下红色按钮,红灯、绿灯均灭,高压切断并退出0.75倍状态。

  9.绿灯按钮:高压接通按钮、高压指示灯。在红灯亮的状态下,按下绿色按钮后,绿灯亮红灯灭,表示高压回路接通,此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮,绿灯亮红灯仍亮,但松开按钮绿灯灭红灯亮,表示机内保护电路已工作。

  10.红灯按钮:红灯亮,表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮,绿灯灭红红亮,高压回路切断。

  11.电压调节电位器:该电位器为多圈电位器。顺时针旋转为升压,反之为降压。此电位器具备控制电子零位保护功能,因此升压前必须先回零。

  直流高压发生器在接线的过程中,特别注意要做好接地工作,同时不同的被试品接线方式也会稍微有所不同,因此电力工作中者在接线的过程中,除了参考以上的接线图之外,还需要查阅产品操作说明书,按照操作说明书进行接线,以达到理想的测试精度。
