如何测出电线电缆断点在哪?

阅读次数:

  当线缆内部介质出现断裂的故障时,在其外部包有绝缘皮的情况下是看不到确切位置的,包括强电弱电都是这样的,通常找断点的思路就是分段排查。

  那么通常情况下,准确测出电线电缆断点的测量方法有哪些呢?

  1,万用表检测法:

  首先是把不通的整根线缆一端接到强电的火线上,另一端置空。把万用表拨到AC2V档上,从线缆接电端开始,一边捏住黑色笔笔尖,一边将红色笔沿着导线的绝缘皮慢慢移动,此时显示屏显示的电压值大约为0.445V左右。

  当红表笔移动到某处时,显示屏显示的电压突然下降到0.0几伏,大约是原来电压的十分之一,从该位置向前(火线接入端)的大约15cm处即是断点所在。

  2,感应式电笔检测检测法

  感应试电笔,就是带着一个电子屏幕,可以检测电压和通断的设备。首先排除断点电缆周围的电缆有电源,然后将有断点的电缆接在火线上,将电笔垂直于导线,按住“感应断点测试”按钮在导线上向前缓慢移动,等试电笔检测的交流信号出现突然消失时,即可判断断点在该检测点处,误差最多不超过10cm。

  需要注意的是:断点电线周围的电缆不能带有电源。另外要提醒的是,此法不是万能,短电缆效果明显,电缆越长效果越不好。

  3,使用音频探测仪

  音频探测仪是一种利用单频或复频信号,可测试线路的连续性,来识别线路故障的仪器。能在连接任何交换机、路由器、PC终端的情况下直接找线。在追踪电缆线路时,无需剥开线路外皮,简单、快捷,并可以判别线路断点的位置。

  4,电缆故障测试仪

  是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

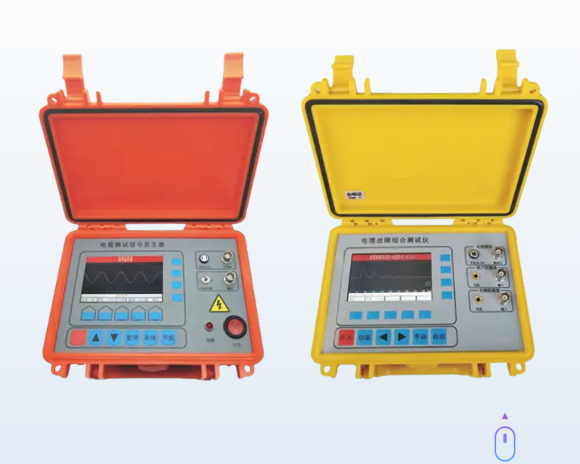

GDTG-600S电缆故障多功能测试仪

  5,折线检测法

  把有断点的电线一端接万用表的黑表笔,另一端接红表笔。万用表打在电阻200Ω档。在最有可能断线的地方(比如经常弯曲点)来回折弯。如万用表显示忽通忽断时,此处即为断点。还不能判断,则需从电缆的一端开始折弯,直到找到断点。此法适用于较短的电缆。

  6,针刺检测法

  这种方法是属于有损伤的检测方法了,在断线电缆上分段插入钢针,用万用表测量钢针到电缆端头的通断,以判断电缆的断点。

  正常情况下不建议使用,因为会破坏绝缘层,很容易在后期的电缆使用中,造成其他的问题,尤其是在湿度较大的环境中。这种方法是利用电缆的通断来排查电缆的断点所在。

  7,拉拔电线检测法

  这个也属于有损伤的检测方法,一般在实际中用不到,但也是一种方法就一起列出来了,用老虎钳拉拔电缆端头的断线,如断点在电缆端头附近,则绝缘皮很容易拉断。此法用于断点在电缆端头的附近的电缆。
