什么是避雷器,如何消除过电压?

阅读次数:

  什么是避雷器

  电涌放电器是用于保护设备免受这可能导致闪络和严重损坏设备系统的暂态过电压的设备。当避雷器位置出现瞬态过电压时,避雷器将在内部导电并将浪涌能量释放到地。一旦过电压充分降低,避雷器将停止导通,电流恢复正常状态。

  避雷器应该放在什么位置

  它应位于或靠近高压侧和低压侧的主变压器。它也可以位于线路入口处或可能连接到多条线路的总线上。

  其位置应为所有主要变电站设备提供最大程度的保护。将避雷器放置在熔断器的线路侧将最大限度地减少熔断器应力,并且当避雷器响应瞬态过电压时,它还有助于避免熔断器的局部放电,它也可以位于断路器的线路侧,因此它可以在处于断开位置时保护断路器中的间隙。

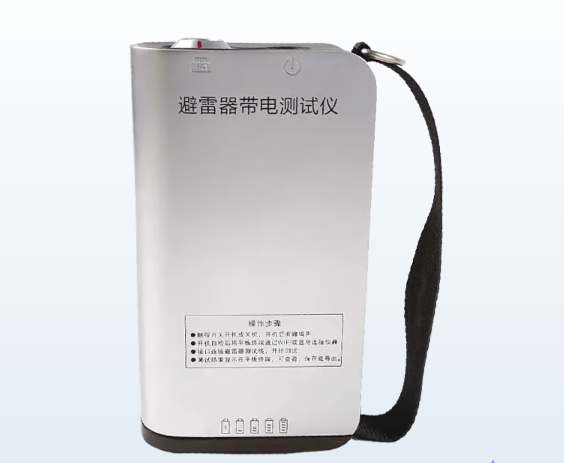

GDMOA-31避雷器带电测试仪(有线)


  如何选择避雷器

  1.确定避雷器的连续工作电压通常为系统额定电压。

  2.根据标准选择避雷器的额定电压。

  3.根据电压等级确定所需的长时间放电能力。

  4.确定避雷器所在位置的最大预期故障电流和保护跳闸次数,并与避雷器负载相匹配。

  5.避雷器外壳瓷漏电距离必须根据环境条件选择。

  避雷器的种类

  1.金属氧化物型

  2.间隙碳化硅型

  3.聚合物/陶瓷避雷器

  金属氧化物型

  这种避雷器会使用氧化锌阀,因此性能更好,所用的氧化锌阀具有更大的非线性伏流特性。

  该阀能够在设计中没有任何间隙的情况下应用,这将消除避雷器的跳火特性这种类型的避雷器通常提供较低的放电电压。

  间隙碳化硅型

  这种类型的避雷器比氧化锌具有更多的非线性,因为这种非线性可能会烧坏避雷器。

  间隙可防止倦怠,它很容易受到潮气的影响,由于火花减少而导致故障。污染还会影响电压分布,从而导致火花过度减少。这种无间隙设计可以消除与电弧放电相关的高热量。

  聚合物/陶瓷避雷器

  在重合闸操作发生时,如果故障没有清除,避雷器会受到第二次故障电流的影响,第二次操作可能导致避雷器爆炸,因为第一次故障时瓷器已经被削弱,并可能导致设备损坏。

  聚合物避雷器站具有侧面泄放能力,外壳在受到故障电流时不会削弱,使聚合物避雷器可以多次重合,而不必担心发生故障。

  避雷器的分类

  避雷器的分类是根据电压额定值、保护特性和故障耐受特性。

  配电类避雷器

  这些类型的避雷器应用广泛,电压范围为1-30kV,它们具有最高的浪涌放电电压,无需泄压。

  中级避雷器

  这些避雷器的电压范围为3-120kV,比配电避雷器具有更好的保护特性。需要泄压能力。

  站级避雷器

  它们具有最低的放电电压,可以提供更好的保护,它们的额定电压在3-684kV范围内,需要具有泄压能力。
