GD-2136K(停产)

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

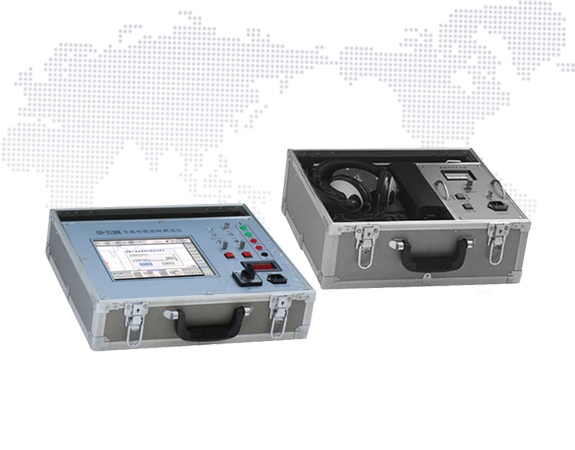

矿用电缆故障测试系统

矿用电缆故障测试系统

GD-2136K型矿用电缆故障测试系统,可以利用低压脉冲法、冲击高压闪络法及智能高压电桥法测试35kV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障,低阻、短路性故障及断路故障。特别适用于煤矿矿井电缆和信号控制电缆的故障测试。

本测试仪采用箱式结构,巧妙地将电缆故障测试仪与笔记本电脑结合为一体化,采用触摸屏操作界面,所有功能按键均在屏幕上直观地显示,用户可通过触摸屏直接操作。具有波形储存功能,可以储存大量的现场测试波形,供随时调用观察和同屏比较。测试界面简单清晰,功能按键定义简单明了,测量方法简单快捷。同时也大大提高了仪器的稳定性和可靠性。

系统组成
GD-2133K电缆故障智能测试仪
GD-2132K电缆寻迹及故障定位仪
GD-2131K直流高压发生装置
高压设备:放电取样器、工频高压试验装置、脉冲贮能电容器、成套专用测试线等。

GD-2131直流高压发生装置
GD-2131直流高压发生装置是电缆故障检测系统的组成部分,用于当使用冲击闪络法检测高阻故障时的辅助高压电源。

GD-2133K矿用电缆故障测试仪
GD-2133K矿用电缆故障测试仪,可以利用低压脉冲法、冲击高压闪络法及智能高压电桥法测试35kV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障,低阻、短路性故障及断路故障。特别适用于煤矿矿井电缆和信号控制电缆的故障测试。
本测试仪采用箱式结构,巧妙地将电缆故障测试仪与笔记本电脑结合为一体化,采用触摸屏操作界面,所有功能按键均在屏幕上直观地显示,用户可通过触摸屏直接操作。具有波形储存功能,可以储存大量的现场测试波形,供随时调用观察和同屏比较。测试界面简单清晰,功能按键定义简单明了,测量方法简单快捷。同时也大大提高了仪器的稳定性和可靠性。

咨询热线:400-8818-755

技术特点

GD-2136K型矿用电缆故障测试系统,可以利用低压脉冲法、冲击高压闪络法及智能高压电桥法测试35kV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障,低阻、短路性故障及断路故障。特别适用于煤矿矿井电缆和信号控制电缆的故障测试。

本测试仪采用箱式结构,巧妙地将电缆故障测试仪与笔记本电脑结合为一体化,采用触摸屏操作界面,所有功能按键均在屏幕上直观地显示,用户可通过触摸屏直接操作。具有波形储存功能,可以储存大量的现场测试波形,供随时调用观察和同屏比较。测试界面简单清晰,功能按键定义简单明了,测量方法简单快捷。同时也大大提高了仪器的稳定性和可靠性。

系统组成
GD-2133K电缆故障智能测试仪
GD-2132K电缆寻迹及故障定位仪
GD-2131K直流高压发生装置
高压设备:放电取样器、工频高压试验装置、脉冲贮能电容器、成套专用测试线等。

GD-2131直流高压发生装置
GD-2131直流高压发生装置是电缆故障检测系统的组成部分,用于当使用冲击闪络法检测高阻故障时的辅助高压电源。

GD-2133K矿用电缆故障测试仪
GD-2133K矿用电缆故障测试仪,可以利用低压脉冲法、冲击高压闪络法及智能高压电桥法测试35kV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障,低阻、短路性故障及断路故障。特别适用于煤矿矿井电缆和信号控制电缆的故障测试。
本测试仪采用箱式结构,巧妙地将电缆故障测试仪与笔记本电脑结合为一体化,采用触摸屏操作界面,所有功能按键均在屏幕上直观地显示,用户可通过触摸屏直接操作。具有波形储存功能,可以储存大量的现场测试波形,供随时调用观察和同屏比较。测试界面简单清晰,功能按键定义简单明了,测量方法简单快捷。同时也大大提高了仪器的稳定性和可靠性。


产品参数

输入电源

AC 220V , 50Hz

输出电压

DC 0~15kV

额定功率

2kVA

环境温度

0~40oC

环境湿度

<75%RH

海拔高度

<1000m

绝缘等级

A 级

尺寸

430 × 540 × 410 mm

重量

48.5 kg


测试方法

低压脉冲法、高压闪络法、智能高压电桥法

测试距离

低压脉冲法时,最大测试距离 16Km

高压闪络法时,最大测试距离 15Km

智能电桥法时,最大测距不受电缆长度限制

读数分辨率

1m

系统测试精度

小于 20cm

脉冲幅度

负载阻抗在 50Ω 时不小于 250Vpp

脉冲宽度

0.2μs 、 2μs 、 4μs 三种

采样频率

48MHz 、 24MHz 、 12MHz 、 6MHz

预置了 4 种电缆介质的电波传播速度

不滴油 :160m/μs

油浸纸 :160m/μs

交联聚乙烯 :172m/μs

聚氯乙烯 :184m/μs

采样方式

电流取样法

智能高压电桥法

内置 3KV 高压恒流源,可测电缆最大泄漏电阻 3MΩ

输入电缆精确长度后,自动显示故障距离

工作条件

温度 -10 ~ +45ºC ,相对湿度 90%

体积

430×300×190mm

重量

约 10kg
