变压器在线监测如何进行信号取样？

　　根据相关标砖规定，110KV以上变压器局部放电量应控制在500pC一下。但在实际运行中，变压器即使出现5000pC左右的放电也可以照常运行，因此，利用在线监测设备进行绝缘变压器的绝缘故障监测报警，可以有效地起到保护变压器的作用。

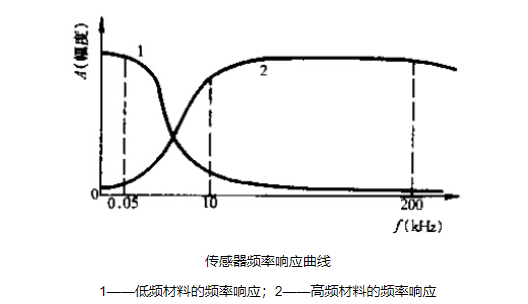

　　由于电信号是通过罗氏线圈耦合取得的，因此落实线圈只需在设备接地末端串入即可。它不影响设备的正常运行及保护。为了同时能在检测阻抗上得到工频信号及局部放电高频信号，设计检测阻抗时选用两种材料，使其能保证频率特性，传感器频率响应曲线，见下图。

　　在变压器铁芯引出端串入罗氏线圈获得局部放电脉冲信号有较多的优点，首先，铁芯对高、低压绕组有较大的电容，因此，不管局部放电信号是产生于高压或低压绕组，在铁芯取样点都有较好的响应。另外，还有利于抑制干扰，因为它与变压器箱壳接地线和高压绕组中性点引线上获得的信号波形很相近，采用平衡抑制干扰有较好效果。在实际应用中，由于变压器箱体通过铁轨等多处接地，从一个接地点获得的信号较弱，因此，一般可采用中性点作为平衡匹配信号。

　　当变压器铁芯绝缘出现故障时，往往初期为局部放电信号，后导致两点接地，形成工频短路电流信号，在信号处理单元宜将工频和高频信号分离。当工频电流信号的幅值及时间达到设定阀值时，测试仪器自动记录该数值，并发出工频报警信号。同样，当高频信号的幅值和周期脉冲个数达到设定的阈值及脉冲波形满足脉宽和频度条件时，仪器自动发出高频报警信号。
