GIS组合电器主回路电阻的测量方法

　　GIS各元件安装完成后，一般在抽真空充SF6气体之前进行主回路电阻测量。测量主回路的电阻，可以检查主回路中的联结和触头接触情况，应采用直流压降法测量，测试电流不小于100A。若GIS有进出线套管，可利用进出线套管注入测量电流进行测量。

　　若GIS接地开关导电杆与外壳绝缘，引到金属外壳的外部以后再接地，测量时可将活动接地片打开，利用回路上的两组接地开关导电杆关合到测量回路上进行测量；若接地开关导电杆与外壳不能绝缘分隔时，可先测量导体与外壳的并联电阻R0和外壳的直流电阻R1，然后按下式换算回路电阻R。

　　R＝R0R1÷（R1－R0）

　　基于直流压降法时，可采用直流电源、分流器和毫伏表测量回路电阻，也可采用回路电阻测试仪来进行测量。二者基本原理一致，测量时应注意接线方式带来的误差，电压测量线应在电流输出线的内侧，且电压测量线应接在被测回路正确的位置，否则将产生较大的测量误差，接线方式如图1所示。

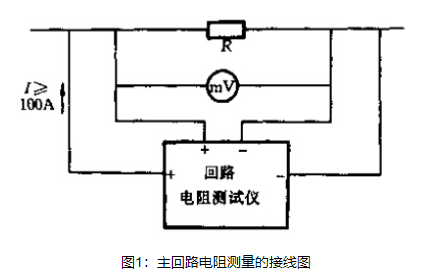

　　图1：主回路电阻测量的接线图

　　在GIS母线较长间隔较多，并且有多路进出线的情况下，应尽可能分段测量，以便有效地找到缺陷的部位。现场测量的数据应与出厂试验数据比较，当被测回路各相长度相同时，测得的各相数据应相同或接近。

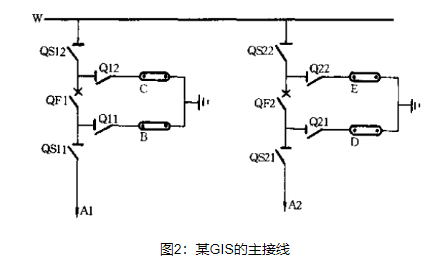

　　例如，测量图2所示GIS的主同路电阻时，可以首先测量A1——A2之间的电阻，若三相测量数据与出厂数据差别较大或三相数据差别较大，应对测量回路分段，以找到有安装缺陷的部件。如从B、C两点通电测量，可以判断断路器QF1的接触情况；从D、F两点通电测量回路电阻，可以准确判断断路器QF2的接触情况。
