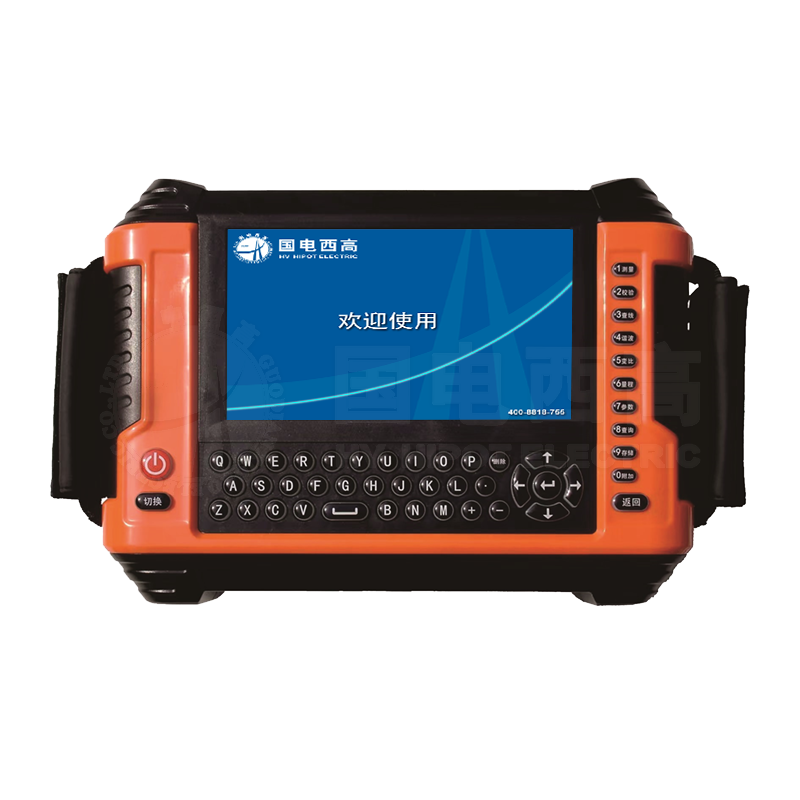

GDYM-3F三相电能表多功能现场校验仪
GDYM-3F

三相电能表多功能现场校验仪

 相关产品
Related Products






· 用于检测电能表的准确度等级,是一种全数字化、多功能、精度、智能化的多参数测量仪器;
· 同时计算全波、基波、谐波全部参数;
· 校验方式包括全波有功、全波无功、基波有功、基波无功、基波视在、全波视在、谐波有功等7种方式;
· 可选任意一次谐波或多次谐波,计算合成的U、I、P、Q、VA和百分比,以及谐波有功电能;
· 可单独同时分析三相的谐波的各次U、I、P、Q、VA的含量及测量值,显示51次谐波+PH、谐波-PH及占基波的百分比,以确定正反向谐波有功对计量的影响量;
· 全波无功为基波和各次谐波无功的代数和。




可同时检测两路被检脉冲,同时检测的被检脉冲的常数、工作方式及脉冲个数可完全不同

过载2.4倍,所有测量点保证0.05%的准确度,保证CT二次额定电流为1A时的测量指标。500倍电流范围保证计量指标

500倍电流范围保证计量指标,10000倍电流显示范围。最小1mA启动电流。高供高计时,空载也可识别接线

电能累积功能可以校验没有电能脉冲输出的电能表

显示矢量图、可识别三线48种,四线96种错误接线以及CT二次交叉接线

采用7寸16:9工业级TFT宽彩触摸屏。仪器的每一个功能都是一屏显示,不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然

仪器在不接入电压、电流信号的情况下,在办公室就可模拟现场的各种接线,得出相应的接线结果及更正系数。此功能,可作为培训查线的工具使用,提高现场工作人员的查线技能

仪器内可产生0.05A-5A的实际电流信号加到5A钳上,以测量钳表的误差。解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况,提醒工作人员清洁钳口。在更换5A钳时,可将误差修正到0.2级

自动录入电能表号码(选配功能)

支持条形码扫描枪,自动录入电能表编码

利用485或红外光电头,读取多功能电能表尖、峰、平、谷、总的有功无功底数,读常数及校时。支持国标DL645规约DL645-1997和DL645-2007(选配功能)

仪器内带2G电子盘

可带3寸现场打印机,电池供电,直接将彩色屏幕图像转换为黑白后打印

带5A、100A、500A、1000A钳表,直接测量低压电流互感器的变比及变比的误差

显示A、B、C三相电压、电流的波形

工作电源输入范围55V-600V。三相电压输入工业插座的额定电压为600V。工业级开关切换外接市电和三相电压作为工作电源

所有现场需要输入的参数和下装的数据均可由用户自由定义。可下装5000个用户的数据

可将当前屏幕存储到优盘

具有温湿度测量功能

具有USB接口,连接优盘,形成超大型空间,方便数据拷贝

触摸屏加按键操作,输入键盘采用电脑键盘排列方式排列,也可使用USB接口的PC电脑键盘

可通过仪器USB接口与PC机进行对时

平板电脑可直接控制仪器,操作界面和仪器相同

电压测量插座和电源切换开关为工业级,可在600V下使用。(普通的市电用开关为250V,在380V时为超范围使用,存在安全隐患)

高安全设计。市电插座、电压测量插座、电流输入、电流钳输入之间分别隔离,耐压4kV

电能脉冲输入保护。可在输入高压时,自动保护,并在仪器上显示提示信息,在改正错误后,点击界面即可复位保护

5A钳自修正功能:仪器内产生5A的电流信号加到5A钳上,以测量钳表的误差

采用5颗低功耗ARM芯片,全部运算能力大于1GIPS,同时计算51次谐波和全波的全部参数







电 压

保证误差范围 25-600V
启动测量值 0.5V
额定值 440V
误差等级 ± 0.05%


电 流

端子 额定 Ie 5A
范 围 0.025A-12A
钳表 额定 Ie 5A 、 100A 、 500A 、 1000A
范 围 0.5%Ie — 2.4Ie
启动电流 0.02%Ie
输入频率范围 45-65Hz
频率测量误差 ± 0.01Hz
相位测量范围 -180 ° - 180 °
最大相位误差 ± 0.1 °
谐波百分比、谐波电工参数、谐波电能测量次数 2-51 次


脉冲常数

(注: Ie-- 额定电流)

低频输出 ( 三档 ) 5A 3600P 、 36000P 、 360000P/kWh(kvarh 、 kVAh)
其它 3600P 、 36000P 、 360000P *(5/Ie)P/kWh (kvarh 、 kVAh)
内部高频 5A 1.8x10⁹ P/kWh
其它电流档位 1.8x10⁹ *(5/Ie)P/kWh
最高脉冲输入频率 50kHz
5A端子

全波基波 kWh 、 P 、 U 、 I

± 0.05%

全波基波 Kvarh 、 Q 、 VA 、 VAh

± 0.2%

谐波 U 、 I 、 P 、 Q 、 S

± 0.2%H ( H=1+0.01k K=2-51 )
5A钳表

全波基波 kWh 、 P 、 U 、 I

± 0.2%

全波基波 Kvarh 、 Q 、 VA 、 VAh

± 0.2%

谐波 U 、 I 、 P 、 Q 、 S

± 0.5% H ( H=1+0.01k K=2-51 )

自检电流循环输出电流

0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A

自检误差(线性和角差)

± 0.1%
大电流钳

全波基波 kWh 、 P 、 U 、 I

± 0.5%

全波基波 Kvarh 、 Q 、 VA 、 VAh

± 0.5%

谐波 U 、 I 、 P 、 Q 、 S

± 1.0% H ( H=1+0.01k K=2-51 )
其它 变比测量 ± 0.5%
电压影响 < ± 0.01%
频率影响 < ± 0.01%
温度影响 < ± 0.005%/ ℃
24 小时变差 < ± 0.01%
谐波影响 < ± 0.01%
可充电电池 11.1V 3000mAh
耐压(电压电流测量及电源与低压端子之间) 4.0 kV
电快速瞬变脉冲群 4.0 kV
浪 涌 4.0kV (共模), 2.0kV (差模)
开机稳定时间 <3 分钟
环境温度 -25 ℃ -+45 ℃
相对湿度 40%-95%
工作电源 AC 55V - 600V
功 耗 < 9W
外形尺寸 275mm * 196mm * 78mm
重 量 < 1.5 kg
