GDSB-61850

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

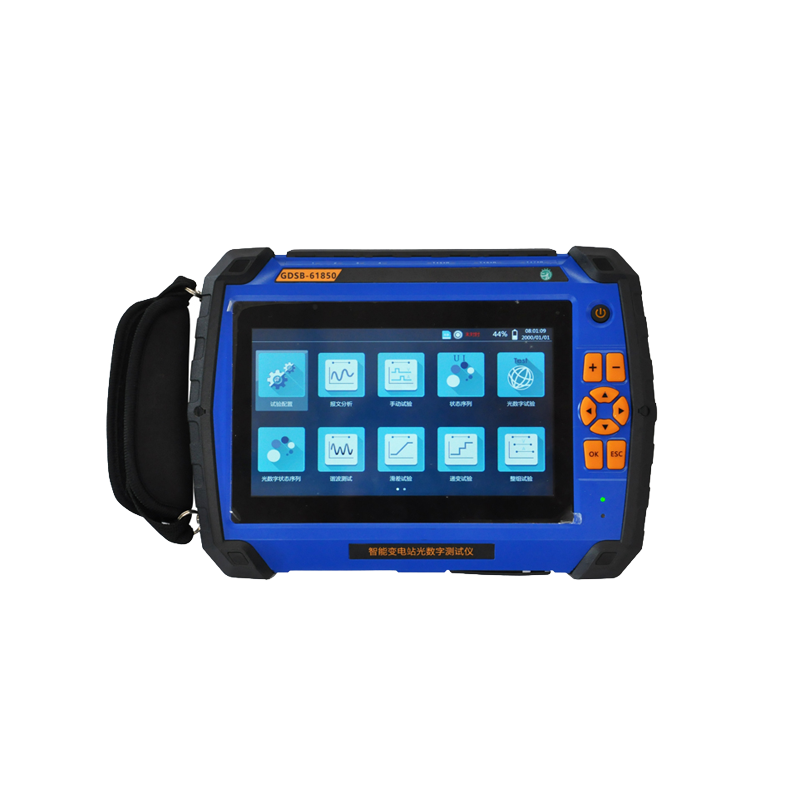

智能变电站光数字测试仪

智能变电站光数字测试仪

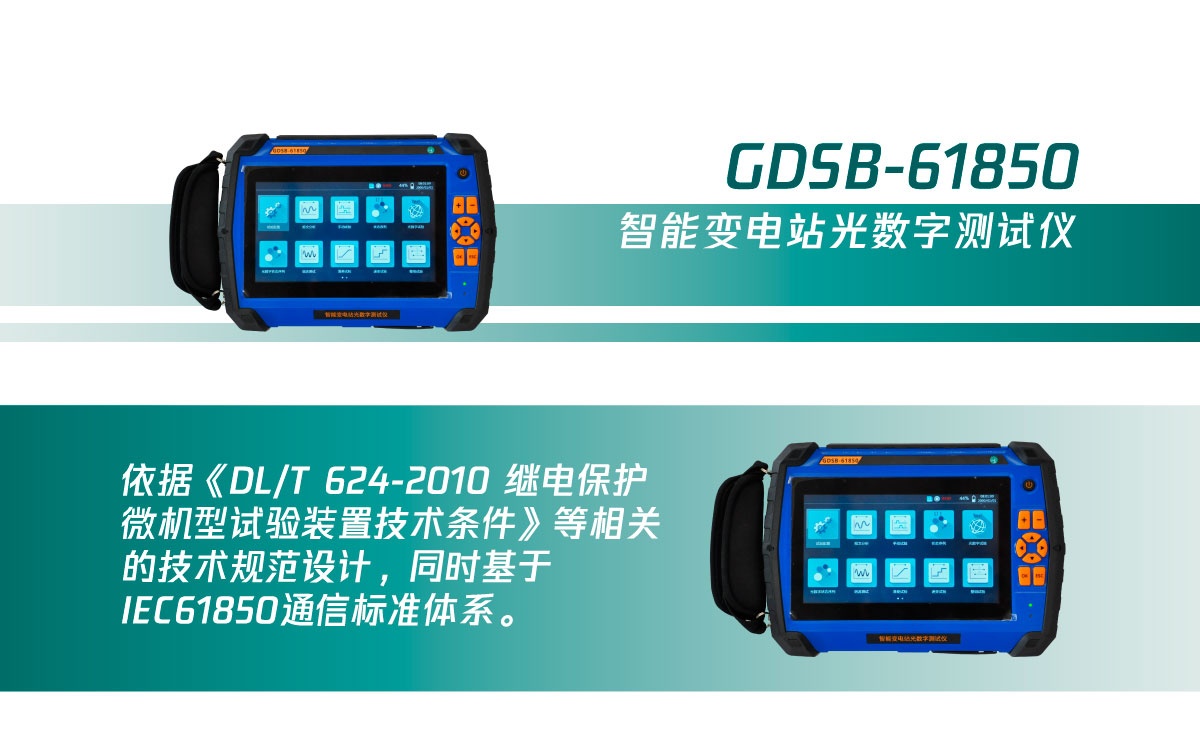

· 依据《DL/T 624-2010继电保护微机型试验装置技术条件》等相关的技术规范设计;

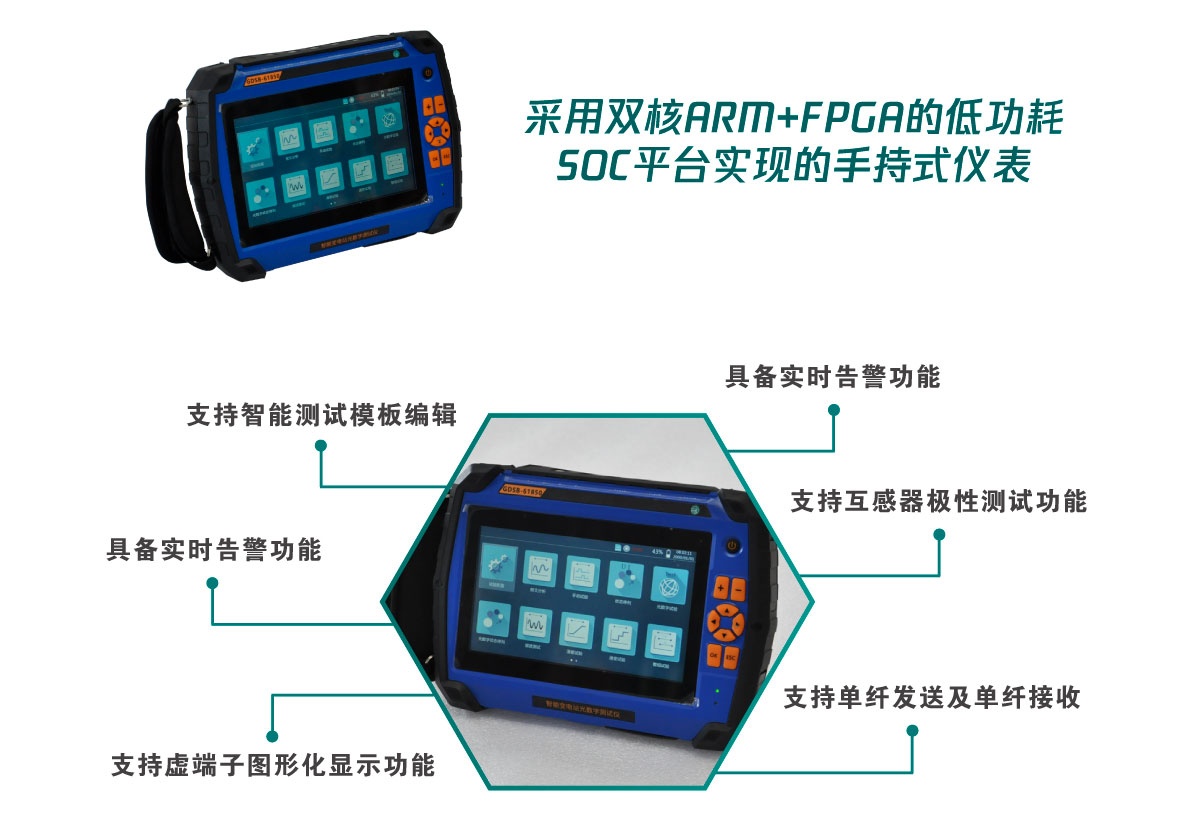

· 基于IEC61850通信标准体系,采用双核ARM+FPGA的低功耗SOC平台实现的手持式仪表;
· 适用于变电站、各类科研单位及设备制造企业。

智能变电站光数字测试仪价格多少?欢迎咨询智能变电站光数字测试仪厂家-国电西高
国电西高



产品特点
  • 支持智能测试模板编辑,测试过程中可任意添加测试项目,并保存为可重复使用的测试工程文件,提高后期定检、消缺阶段的测试效率;
  • 可直接通过U盘导入SCD文件,支持直接导入500kV、750kV智能变电站的SCD文件;
  • 支持FT3、FT3扩展及DL/T 282报文输出,并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码;
  • 支持虚端子图形化显示功能,数据流向清晰明了;
  • 支持从 CID、SCD等文件导入SV、GOOSE报文配置,并支持网络侦测配置;
  • 具备实时告警功能,现场应用更方便;
  • 装置支持授时功能,可对外输出光IRIG-B(DC)及光PPS对时信号;
  • 支持串接监听功能,可在不中断现场数据传输的情况下对数据进行解析和分析;
  • 支持光功率计功能,可测试光网口及光串口的功率;
  • 支持网络压力功能,可模拟各种异常报文或异常流量对设备的可靠性进行检验;
  • 支持核相功能,可比较同一控制块的不同通道的相位,也可比较不同控制块的不同通道的相位;
  • 支持互感器极性测试功能;
  • 支持时间同步检测功能,可对接入的对时信号进行解析并计算其时间偏差;
  • 支持SCD文件比对功能,直观的显示两个SCD文件内的不同之处;
  • 提供USB口,可通过USB口进行图片及报文的拷贝;
  • 支持报文异常测试,可在功能测试过程中进行报文异常测试;
  • 支持单纤发送及单纤接收;
  • 配备7寸高分辨率显示屏,支持触摸操作;
  • 内置大容量锂电池,续航时间不少于6小时
咨询热线:400-8818-755
 相关产品
Related Products



技术特点

· 依据《DL/T 624-2010继电保护微机型试验装置技术条件》等相关的技术规范设计;
· 基于IEC61850通信标准体系,采用双核ARM+FPGA的低功耗SOC平台实现的手持式仪表;
· 适用于变电站、各类科研单位及设备制造企业。

智能变电站光数字测试仪价格多少?欢迎咨询智能变电站光数字测试仪厂家-国电西高
国电西高



产品特点
  • 支持智能测试模板编辑,测试过程中可任意添加测试项目,并保存为可重复使用的测试工程文件,提高后期定检、消缺阶段的测试效率;
  • 可直接通过U盘导入SCD文件,支持直接导入500kV、750kV智能变电站的SCD文件;
  • 支持FT3、FT3扩展及DL/T 282报文输出,并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码;
  • 支持虚端子图形化显示功能,数据流向清晰明了;
  • 支持从 CID、SCD等文件导入SV、GOOSE报文配置,并支持网络侦测配置;
  • 具备实时告警功能,现场应用更方便;
  • 装置支持授时功能,可对外输出光IRIG-B(DC)及光PPS对时信号;
  • 支持串接监听功能,可在不中断现场数据传输的情况下对数据进行解析和分析;
  • 支持光功率计功能,可测试光网口及光串口的功率;
  • 支持网络压力功能,可模拟各种异常报文或异常流量对设备的可靠性进行检验;
  • 支持核相功能,可比较同一控制块的不同通道的相位,也可比较不同控制块的不同通道的相位;
  • 支持互感器极性测试功能;
  • 支持时间同步检测功能,可对接入的对时信号进行解析并计算其时间偏差;
  • 支持SCD文件比对功能,直观的显示两个SCD文件内的不同之处;
  • 提供USB口,可通过USB口进行图片及报文的拷贝;
  • 支持报文异常测试,可在功能测试过程中进行报文异常测试;
  • 支持单纤发送及单纤接收;
  • 配备7寸高分辨率显示屏,支持触摸操作;
  • 内置大容量锂电池,续航时间不少于6小时

产品参数

IEC 61850接口
功能 任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端
接口类型 LC
数量 3对,其中1对为100/1000M自适应,2对为100M
波长 1310nm
FT3接口
功能 GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送
接口类型 ST
数量 1个发送口,1个接收口
相位
范围 0~360°
准确度 ±0.1°
分辨率 0.1°
频率
范围 0~1000Hz
准确度 <±0.001Hz(0~65Hz);<±0.01Hz(65~450Hz);<±0.02Hz(450~1000Hz)
分辨率 0.001 Hz
时间
范围 10ms~9999.999s
分辨率 1ms
开关量输入
数量 1对, 可接空节点及带电位节点(0~250V)
开关量输出
数量 1对
遮断容量 DC250V /0.5A
反应时间 <100us
同步
接口类型 IRIG-B/PPS光信号
数量 2个:1个对时,1个授时
有线连接
接口类型 百兆Lan口,RJ45
数量 1个
供电电源
供电电压 AC 220V,允许偏差:-20%~15%
供电频率 47~65 Hz
充电电压 5V,4A
USB 口
数量 1个
工作环境条件
工作温度 -10℃~50℃
湿度 ≤95%,无凝露
其他
重量 2.5kg
尺寸 239mm×41mm×170mm(长x宽x高)
显示屏 7寸真彩液晶显示

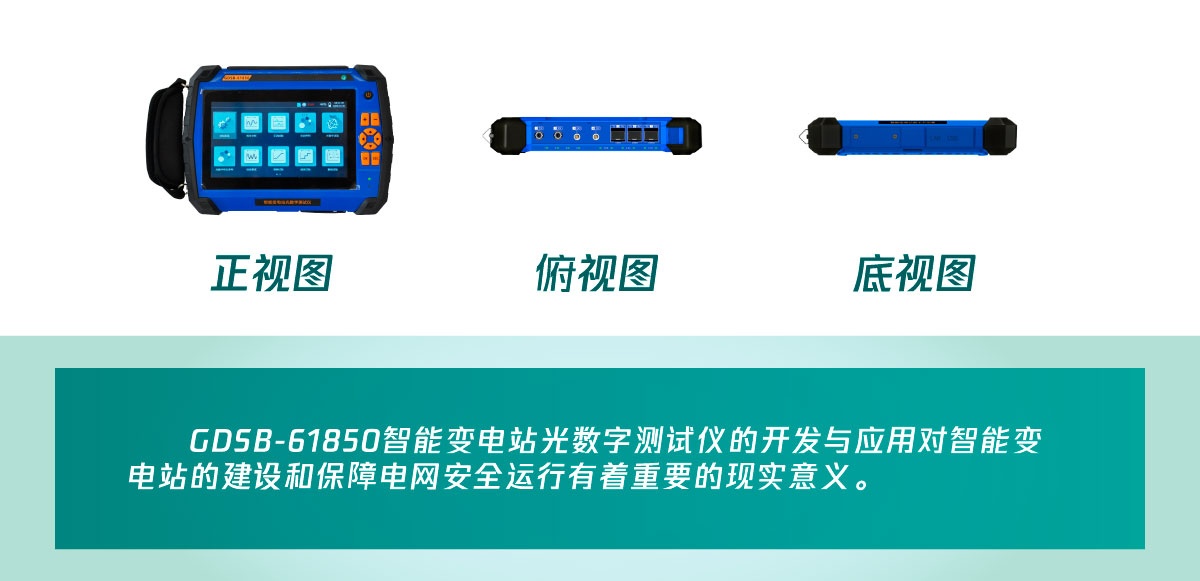

产品细节
