GDJB-61850

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

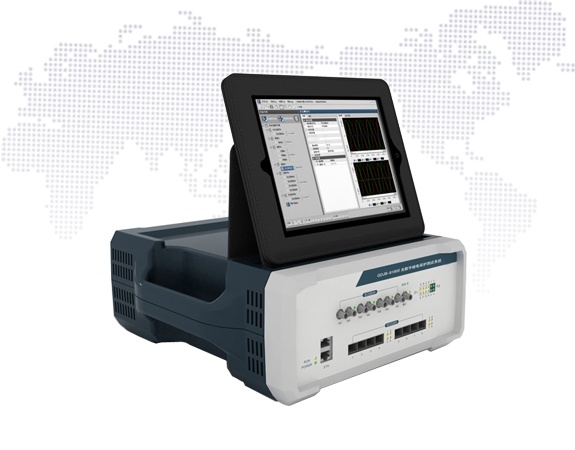

光数字继电保护测试系统(停产)

光数字继电保护测试系统(停产)

GDJB-61850 光数字继电保护测试系统基于IEC61850通信标准体系,采用嵌入式实时操作系统vxWorks、高性能PowerPC、大规模FPGA等技术,能有效提高继电保护测试水平、防止继电保护及安全自动装置不正确动作和保障电网安全运行。应用于智能变电站IED装置的功能、动作特性、系统互操作性测试。可应用于合并单元、继电保护装置、测控装置以及智能终端测试并可实现变电站二次设备的闭环测试。

产品特点
  • 采用嵌入式实时操作系统、高性能PowerPC、大规模FPGA
  • 提供8对百兆光纤以太网接口,支持IEC61850-9-2及GOOSE光数字报文输出测试
  • GOOSE报文可独立收发,也可与IEC61850-9-2共一个以太网接口收发
  • 提供6个光发送串口,支持FT3报文输出
  • 提供1个光接收串口,支持FT3报文接收
  • 具有异常报文模拟功能,可模拟品质异常、发送频率抖动、延时异常等测试
  • 支持6个22通道的SV控制块同时输出
  • 每个控制块能独立模拟至少9路电压和9路电流
  • 支持从CID、SCD等文件的导入SV、GOOSE报文配置,并支持网络侦测配置
  • 提供1个IRIG-B/PPS对时接口,同时支持IEEE1588(PTP)对时
  • 具有强大的测试模块,覆盖合并单元、保护装置、测控装置、智能终端等设备测试
  • 支持故障仿真和COMTRADE格式数据回放
  • 配备模拟量小信号接口,提供12路0-7V交流电压的模拟量小信号输出
  • 提供通信链路保持功能,可按照试验需要在试验结束后继续输出“额定值”或“零值”
  • 提供1个MMS报文站控层电网口,可读取智能IED设备定值等配置信息
  • 具备MMS定值读写功能,可读写智能IED设备定值等配置信息
咨询热线:400-8818-755

技术特点

GDJB-61850 光数字继电保护测试系统基于IEC61850通信标准体系,采用嵌入式实时操作系统vxWorks、高性能PowerPC、大规模FPGA等技术,能有效提高继电保护测试水平、防止继电保护及安全自动装置不正确动作和保障电网安全运行。应用于智能变电站IED装置的功能、动作特性、系统互操作性测试。可应用于合并单元、继电保护装置、测控装置以及智能终端测试并可实现变电站二次设备的闭环测试。

产品特点
  • 采用嵌入式实时操作系统、高性能PowerPC、大规模FPGA
  • 提供8对百兆光纤以太网接口,支持IEC61850-9-2及GOOSE光数字报文输出测试
  • GOOSE报文可独立收发,也可与IEC61850-9-2共一个以太网接口收发
  • 提供6个光发送串口,支持FT3报文输出
  • 提供1个光接收串口,支持FT3报文接收
  • 具有异常报文模拟功能,可模拟品质异常、发送频率抖动、延时异常等测试
  • 支持6个22通道的SV控制块同时输出
  • 每个控制块能独立模拟至少9路电压和9路电流
  • 支持从CID、SCD等文件的导入SV、GOOSE报文配置,并支持网络侦测配置
  • 提供1个IRIG-B/PPS对时接口,同时支持IEEE1588(PTP)对时
  • 具有强大的测试模块,覆盖合并单元、保护装置、测控装置、智能终端等设备测试
  • 支持故障仿真和COMTRADE格式数据回放
  • 配备模拟量小信号接口,提供12路0-7V交流电压的模拟量小信号输出
  • 提供通信链路保持功能,可按照试验需要在试验结束后继续输出“额定值”或“零值”
  • 提供1个MMS报文站控层电网口,可读取智能IED设备定值等配置信息
  • 具备MMS定值读写功能,可读写智能IED设备定值等配置信息

产品参数

供电电源

交流电源

220V , 50Hz

直流电源

110V/220V

以太网通讯接口

型号

10/100Base-Tx

端口数量

2 个

接口类型

RJ45

光纤网络接口

型号

100Base-FX/ 1000Base-FX

端口数量

6 对

接口类型

ST

状态指示灯

LED 绿 ( 点亮 ) 表示有效连接, LED 黄 ( 闪烁 ) 表示有数据交换

FT3 光纤串口

采用标准

IEC60044-7/8

端口数量

6 个发送口, 1 个接收口

接口类型

ST

状态指示

绿灯闪烁表示有数据

同步接口

GPS 光同步口

可接入 1 路 IRIG-B 或 PPM 对时信号,对时误差小于± 1μs

接口类型

ST

状态指示

同步后以 1 次 / 秒的速度闪烁

开关量输出

数量

4 对

类型

空节点不分极性

输出容量

250V(AC/DC)/0.5A ,

继电器动作时间

<3ms

状态指示

绿灯亮表示输出;

开关量输入

数量

8 对

类型

自动识别空节点 20~250V(DC) 极性

采样频率

10kHz

时间分辨率

100μs

防抖动时间

0~25ms

计时误差

± 0.1ms(0.001s~1s) ,± 0.01%(1s~1.5x105s)

最大计时时间

1.5x105s

模拟量小信号输出

通道数量

12 路

电压范围

± 10V

最大电流

1mA

精度

0.1%

频率

正弦信号 10~250Hz ,暂态信号 DC~10.0kHz


产品细节
