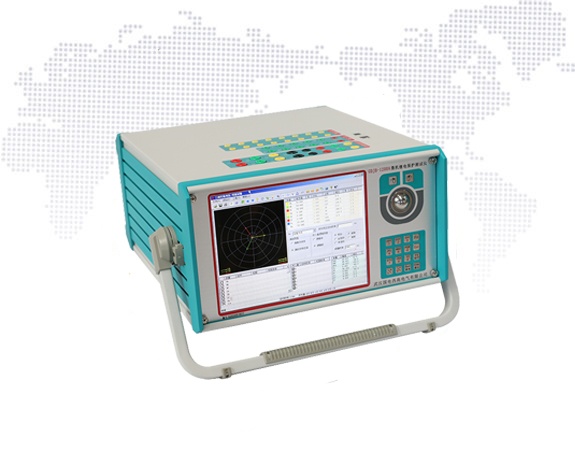

GDJB-1200A

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

微机继电保护测试仪

新一代GDJB-1200A测试仪设有10路开入和8路开出,方便做备自投试验。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,进行故障回放。可以实时存储测试数据,显示矢量图,打印报表等;散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

  • 输出多达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式。
  • 高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等;
  • 输出端采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。
  • 输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。
  • 可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
  • 设有一路独立110V 及 220V专用可调直流电源输出,方便现场检验使用。
  • 新一代GDJB-1200A测试仪设有10路开入和8路开出,方便做备自投试验。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。
  • 可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,进行故障回放。可以实时存储测试数据,显示矢量图,打印报表等;
  • 散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。
咨询热线:400-8818-755
 相关产品
Related Products
  • 产品概述
  • 技术参数
  • 扩展资料
产品概述

新一代GDJB-1200A测试仪设有10路开入和8路开出,方便做备自投试验。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,进行故障回放。可以实时存储测试数据,显示矢量图,打印报表等;散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

  • 输出多达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式。
  • 高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等;
  • 输出端采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。
  • 输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。
  • 可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
  • 设有一路独立110V 及 220V专用可调直流电源输出,方便现场检验使用。
  • 新一代GDJB-1200A测试仪设有10路开入和8路开出,方便做备自投试验。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。
  • 可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,进行故障回放。可以实时存储测试数据,显示矢量图,打印报表等;
  • 散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。
技术参数
产品型号参数
交流电流输出
6 相电流输出时每相输出(有效值) 0 ~ 30A
输出精度 ≤ 0.5A ± 2mA > 0.5A 0.2%
3 相电流输出时每相输出(有效值) 0 ~ 60A
6 相并联电流输出(有效值) 0 ~ 180A
相电流长时间允许工作值(有效值) 10A
相电流最大输出功率 400VA
6 相并联电流最大输出时允许工作时间 10s
频率范围(基波) 0 ~ 1000Hz
谐波次数 1 ~ 20 次
直流电流输出
电流输出 0 ~± 10A / 每相 , 0 ~± 60A / 6 并 输出精度 0.5 级
最大输出负载电压 20V
交流电压输出
相电压输出(有效值) 0 ~ 120V 输出精度 0.2 级
线电压输出(有效值) 0 ~ 240V
相电压 / 线电压输出功 80VA / 100VA
频率范围(基波) 0 ~ 1000Hz
谐波次数 1 ~ 20 次
直流电压输出
相电压输出幅值 0 ~± 160V 输出精度 0.5 级
线电压输出幅值 0 ~ 320V
相电压 / 线电压输出功率 70VA / 140VA
开关量
10 路开关量输入 空接点 1 ~ 20mA , 24V
电位接点接入 “ 0 ”: 0 ~ +6V ; “ 1 ”: +11 V ~ +250 V
8 对开关量输出 DC : 220 V / 0.2 A ; AC : 220 V / 0.5 A
时间测量范围
0.1ms ~ 9999s , 测量精度 < 0.1mS
体积重量
480 × 360 × 200mm ³ , 19kg
