产品别称
高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压机、高压耐压仪、干式试验变压器

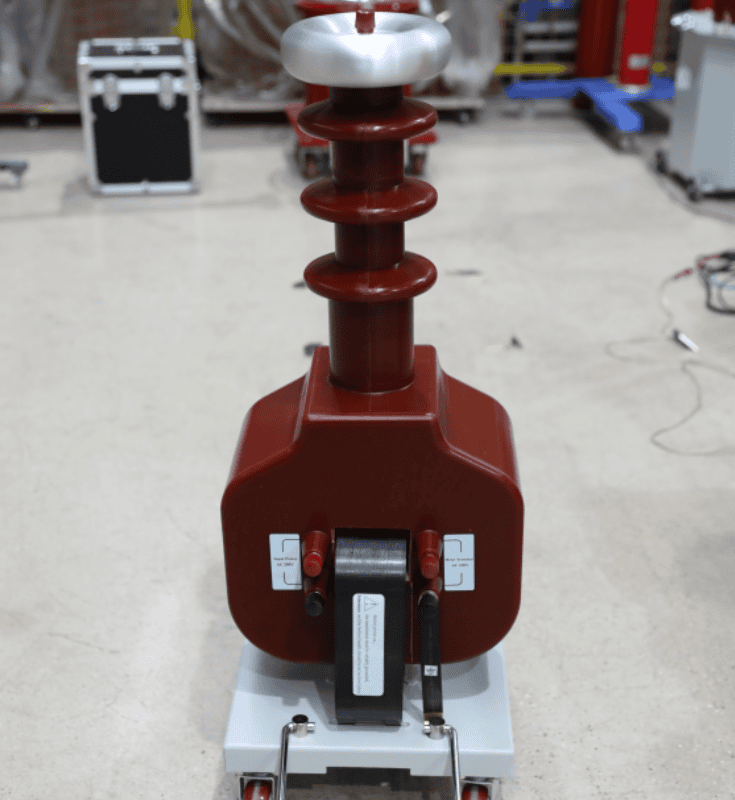

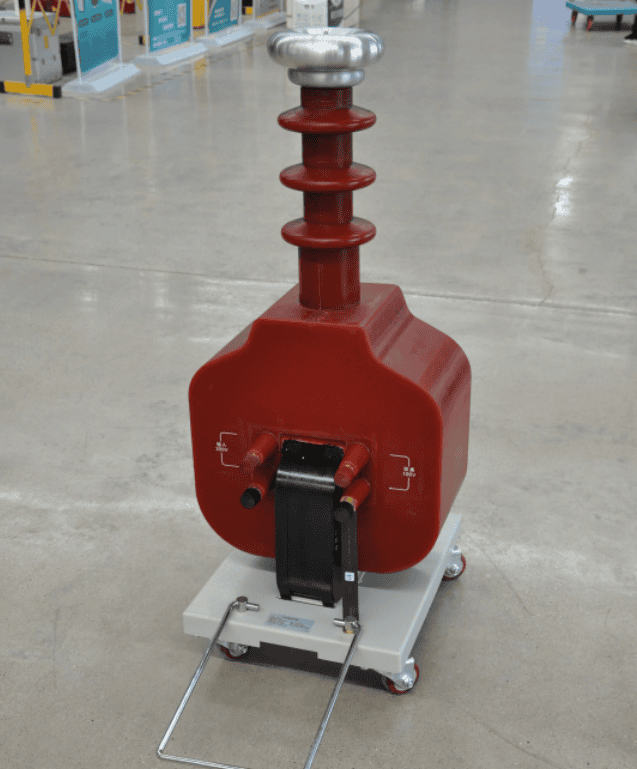

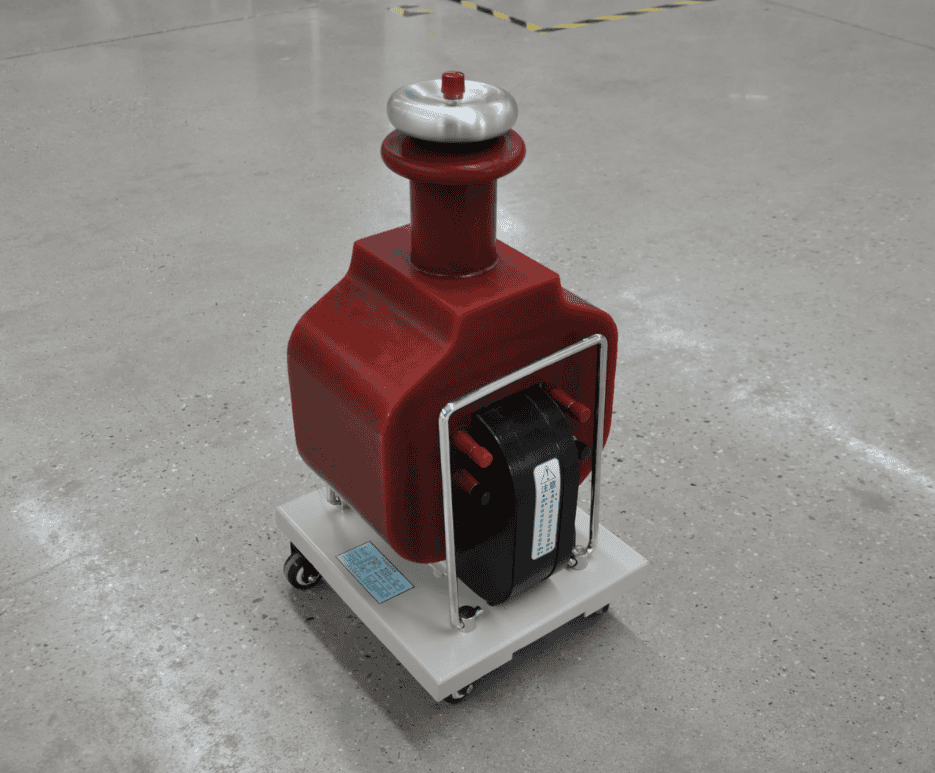

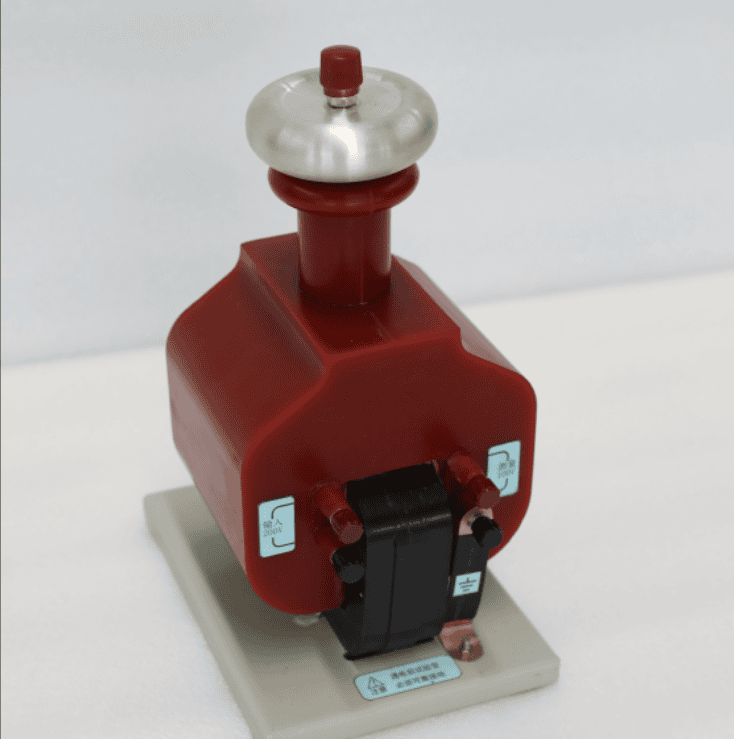

GTB干式试验变压器又称升压器或耐压试验变压器,GTB系列干式试验变压器是采用了线圈环氧真空浇注成型及CD型铁芯的新工艺、新材料,干式试验变压器可输出交、直流高压,对各类高压试验提供高电压,干式试验变压器与其同容量油浸式实验变压器相比具重量轻,操作方便,无渗漏油等优点,特别适用于电力系统及各电力用户在现场检测各种电器设备的绝缘性能及绝缘工具的耐压试验。 装置可根据需求配以控制箱(台)、自动保护微安表、球隙等附属设备。
规格 | 容量 kVA | 低压侧 | 高压侧 | 测量变比 | 60分钟温升℃ | 阻抗电压% | 空载电流 % | 外形尺寸 长Х宽Х高 mmХmmХmm | ||
电压 V | 电流 A | 电压kV | 电流 mA | |||||||
1.5/50 | 1.5 | 200 | 7.5 | 50 | 30 | 500 | 50 | 10 | <4 | 200Х275Х640 |
3/50 | 3 | 200 | 15 | 50 | 60 | 500 | 50 | 10 | <4 | 240Х300Х690 |
5/50 | 5 | 200 | 25 | 50 | 100 | 500 | 50 | 10 | <4 | 250Х355Х710 |
10/50 | 10 | 200 | 50 | 50 | 200 | 500 | 50 | 10 | <4 | 260Х375Х750 |
15/50 | 15 | 400 | 37.5 | 50 | 300 | 500 | 50 | 8 | <4 | 270Х420Х800 |
20/50 | 20 | 400 | 50 | 50 | 400 | 500 | 50 | 8 | <4 | 285Х440Х820 |
30/50 | 30 | 400 | 75 | 50 | 600 | 500 | 50 | 8 | <4 | 295Х386Х840 |
50/50 | 50 | 400 | 125 | 50 | 1000 | 500 | 50 | 8 | <4 | 320Х416Х910 |
10/100 | 10 | 200 | 50 | 100 | 100 | 1000 | 50 | 10 | <4 | 350Х475Х1300 |
15/100 | 15 | 400 | 37.5 | 100 | 150 | 1000 | 50 | 8 | <4 | 510Х390Х1320 |
20/100 | 20 | 400 | 50 | 100 | 200 | 1000 | 50 | 8 | <4 | 540Х400Х1340 |
30/100 | 30 | 400 | 75 | 100 | 300 | 1000 | 50 | 8 | <4 | 560Х410Х1360 |
50/100 | 50 | 400 | 125 | 100 | 500 | 1000 | 50 | 8 | <4 | 600Х460Х1410 |
10/150 | 10 | 200 | 50 | 100 | 66.7 | 1500 | 50 | 10 | <4 | 265Х380Х1750 |
15/150 | 15 | 400 | 37.5 | 150 | 100 | 1500 | 50 | 8 | <4 | 510Х390Х1800 |
20/150 | 30 | 400 | 50 | 150 | 133.3 | 1500 | 50 | 8 | <4 | 540Х415Х1800 |
30/150 | 30 | 400 | 75 | 150 | 200 | 1500 | 50 | 8 | <4 | 560Х430Х1800 |
50/150 | 50 | 400 | 125 | 150 | 333.3 | 1500 | 50 | 8 | <4 | 640Х490Х1850 |
