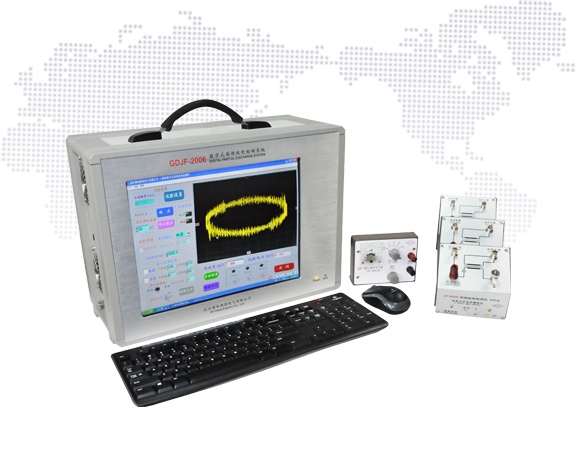

数字式局部放电检测系统

数字式局部放电检测系统

局部放电的定义及产生原因在电场作用下,绝缘系统中只有部分区域发生放电,但尚未击穿,(即在施加电压的导体之间没有击穿)。这种现象称之为局部放电。局部放电可能发生在导体边上,也可能发生在绝缘体的表面上和内部,发生在表面的称为表面局部放电。发生在内部的称为内部局部放电。而对于被气体包围的导体附近发生的局部放电,称之为电晕。由此 总结一下局部放电的定义,指部分的桥接导体间绝缘的一种电气放电,局部放电产生原因主要有以下几种:
  • 电场不均匀。
  • 电介质不均匀。
  • 制造过程的气泡或杂质。最经常发生放电的原因是绝缘体内部或表面存在气泡;其次是有些设备的运行过程中会发生热胀冷缩,不同材料特别是导体与介质的膨胀系数不同,也会逐渐出现裂缝;再有一些是在运行过程中有机高分子的老化,分解出各种挥发物,在高场强的作用下,电荷不断地由导体进入介质中, 在注入点上就会使介质气化。

产品用途
GDJF2006 局部放电检测分析系统(局放仪)由三大模块构成:信号处理模块,隔离模块,采集处理模块。根据系统连接图,检测阻抗将局部放电信号检出并送到信号处理模块,信号处理模块完成将局部放电信号整理、放大、整形等功能后将局部放电信号送往隔离模块,隔离模块将计算机采集处理模块和信号处理模块隔开,防止它们之间互相干扰,最后由采集处理模块完成对局部放电信号的采集.处理.分析和显示

原理图


产品特点
  • 采用高速.大容量数据采集卡,能进行连续采集局放数据,数据复现性好,准确度高。
  • 具有测试.分析(多参数分析.二维图谱分析.三维图谱分析).数据保存。报告生成及打印等功能
  • 能同时显示局部放电波形(椭圆。正铉波。直线三种方式)。局放量和测试电压。
  • 在校正和测试过程中自动调节增益而不需要人为干预,操做简便.
  • 可适应工频(50Hz)三倍频(150Hz)最高至400Hz的电源。
  • 可实现对外加电源频率的自动跟踪.
  • 开门开窗可任意设置最小可至1度。
  • 可单通道也可六个通道进行测量.
  • 体积小,重量轻。既适合于电力部门和制造厂车间等现场使用,也适合于科学研究试验。
  • 灵敏度高,适用的试品范围广等优点。
咨询热线:400-8818-755



技术特点

局部放电的定义及产生原因在电场作用下,绝缘系统中只有部分区域发生放电,但尚未击穿,(即在施加电压的导体之间没有击穿)。这种现象称之为局部放电。局部放电可能发生在导体边上,也可能发生在绝缘体的表面上和内部,发生在表面的称为表面局部放电。发生在内部的称为内部局部放电。而对于被气体包围的导体附近发生的局部放电,称之为电晕。由此 总结一下局部放电的定义,指部分的桥接导体间绝缘的一种电气放电,局部放电产生原因主要有以下几种:
  • 电场不均匀。
  • 电介质不均匀。
  • 制造过程的气泡或杂质。最经常发生放电的原因是绝缘体内部或表面存在气泡;其次是有些设备的运行过程中会发生热胀冷缩,不同材料特别是导体与介质的膨胀系数不同,也会逐渐出现裂缝;再有一些是在运行过程中有机高分子的老化,分解出各种挥发物,在高场强的作用下,电荷不断地由导体进入介质中, 在注入点上就会使介质气化。

产品用途
GDJF2006 局部放电检测分析系统(局放仪)由三大模块构成:信号处理模块,隔离模块,采集处理模块。根据系统连接图,检测阻抗将局部放电信号检出并送到信号处理模块,信号处理模块完成将局部放电信号整理、放大、整形等功能后将局部放电信号送往隔离模块,隔离模块将计算机采集处理模块和信号处理模块隔开,防止它们之间互相干扰,最后由采集处理模块完成对局部放电信号的采集.处理.分析和显示

原理图


产品特点
  • 采用高速.大容量数据采集卡,能进行连续采集局放数据,数据复现性好,准确度高。
  • 具有测试.分析(多参数分析.二维图谱分析.三维图谱分析).数据保存。报告生成及打印等功能
  • 能同时显示局部放电波形(椭圆。正铉波。直线三种方式)。局放量和测试电压。
  • 在校正和测试过程中自动调节增益而不需要人为干预,操做简便.
  • 可适应工频(50Hz)三倍频(150Hz)最高至400Hz的电源。
  • 可实现对外加电源频率的自动跟踪.
  • 开门开窗可任意设置最小可至1度。
  • 可单通道也可六个通道进行测量.
  • 体积小,重量轻。既适合于电力部门和制造厂车间等现场使用,也适合于科学研究试验。
  • 灵敏度高,适用的试品范围广等优点。

产品参数


可测试品的电容量范围 6pf~250μf
检测灵敏度 <0.02pc(电容50pf时)
放大器 3db低端频率f1 10、20、30。50。80kHz任选,3db高端频率fh 100 、200、300、400、500kHz任选
增益调节范围>120db,档间增益差20±1db。正、负脉冲响应不对称性<1db
时间窗 窗宽1 о ~360 о ,窗位置可任意旋转
试验电压表 0~200kV,数字表显示时误差<3%F.S
采集通道 4通道/卡
输入阻抗 1MΩ
采集卡最高采样率 20MHz
AD分辨率12BIT。直流精确0.2%
每通道采样长度 8M
触发方式 手动、外触发、内触发
采集卡带宽 3MHz(-3DB)
重量 约15kg
操作视频

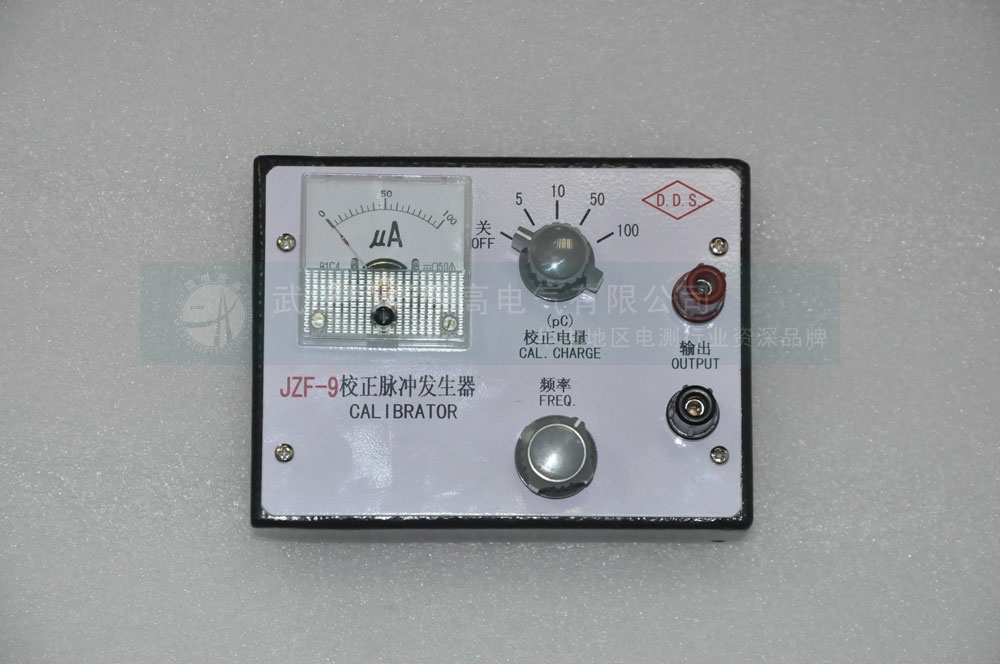

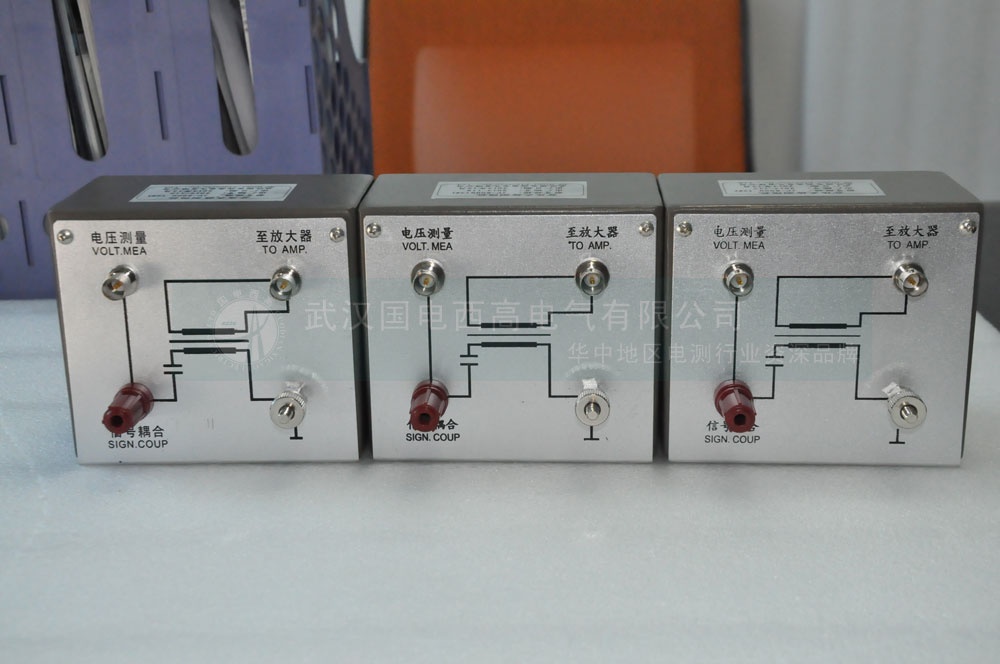

产品细节
数字式局部放电检测系统返回上一页
返回
上一页
