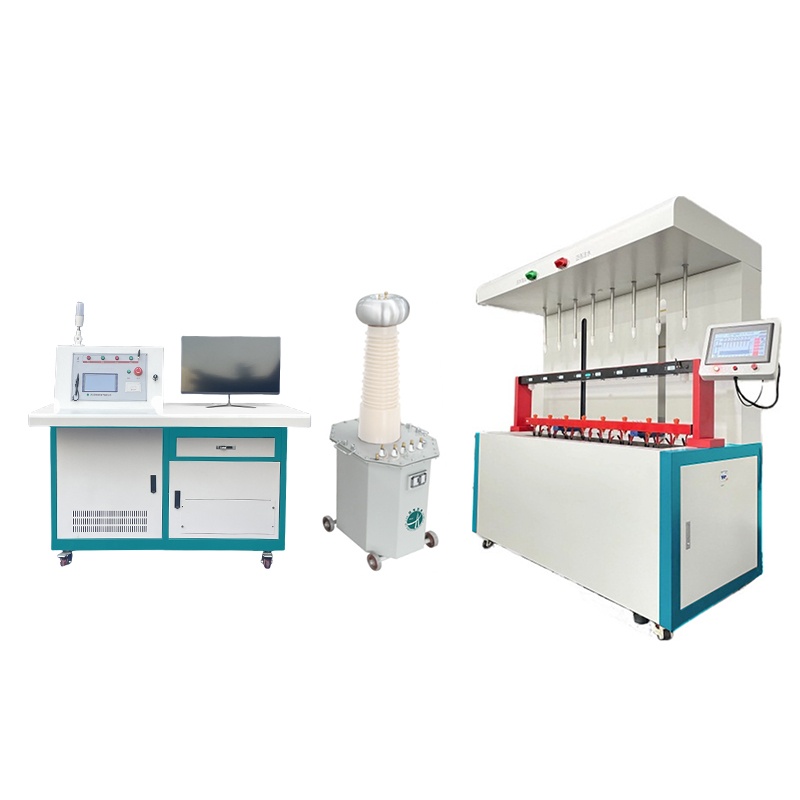

全自动注水绝缘靴（手套）耐压装置是根据《DLT 976-2017 带电作业工具、装置和设备预防性试验规程》、《DL/T 1476-2023电力安全工器具预防性试验规程》、《GB/T 17622-2008带电作业用绝缘手套》、《GB 21148 2020足部防护 安全鞋》等相关规程中关于工频耐压的要求基础上研发而成。在我公司原有自动脱扣绝缘手套绝缘靴耐压装置的基础上，研制了全自动注水绝缘手套绝缘靴注水装置，可以按规程的要求对绝缘手套自动注水后，具进行智能化绝缘耐压试验，绝缘手套和绝缘靴的耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业。
使用条件
电源电压：220V±10% 50HZ±1% 波形畸变率不大于5%
环境温度：-5℃-40℃
环境湿度：≤80%RH，不结露、仪器不闪烁
海拔：≤1000m
使用环境应无明显的尘埃、烟、腐蚀性、可燃性气体、水蒸气和盐雾，无严重的震动情况；
|

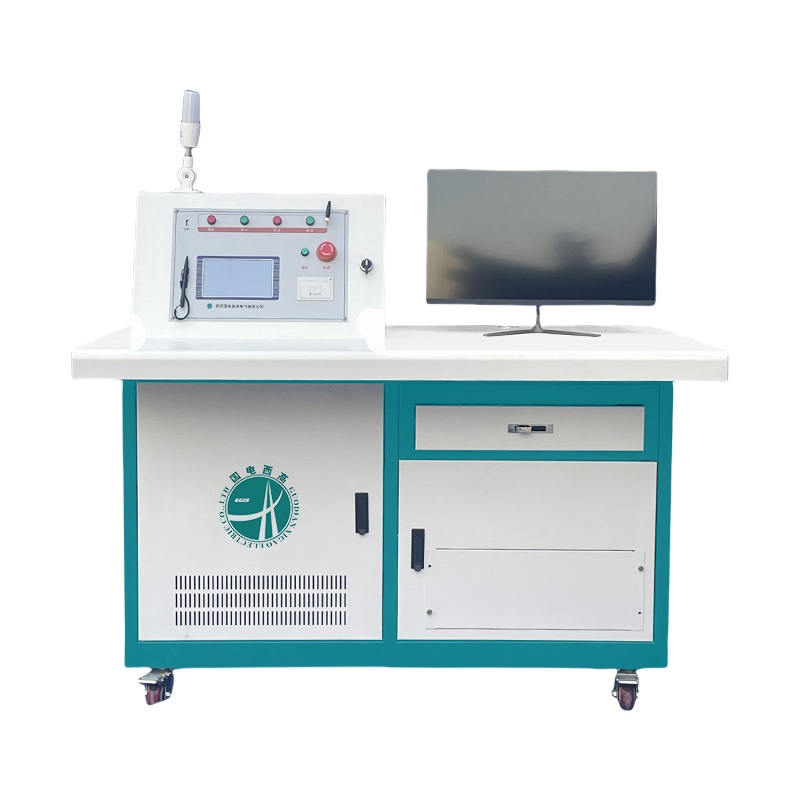

智能控制台部分 |
|
|
输入电压 |
AC220V±10% 50Hz±1 |
|
输出容量 |
10kVA |
|
低压输出 |
AC 0～250V |
|
输出电流 |
0-50A（Max） |
|
低压电压测量范围 |
0-300V 分辨率：0.1V |
|
低压电流测量范围 |
0.2-50A 分辨率：0.1A |
|
高压电压测量范围 |
AC0～100kV 分辨率：0.1KV |
|
无线泄漏电流测量范围 |
AC0～30mA 分辨率：0.1mA |
|
计时范围 |
0～99min |
|
电压精度 |
≤1%示值±0.1%量程 |
|
电流精度 |
≤1%示值±0.1%量程 |
|
控制台规格尺寸 |
1300*800*1200 100KG |
|
变压器部分 |
|
|
输出容量 |
10kVA |
|
低压（输入）电压 |
AC 0～200V |
|
低压（输入）电流 |
AC 0～50A |
|
高压（输出）电压 |
AC 0～100kV |
|
高压（输出）电流 |
0-100mA |
|
测量变比 |
1000：1 误差：±1% |
|
阻抗电压 |
≤12%； |
|
空载电流 |
≤10%； |
|
运行时间 |
额定容量下5min开，5min关断续周期工作制，1/3额定电压和1/3额定电流下可长期运行 |
|
规格尺寸 |
350*480*970 110KG |
|

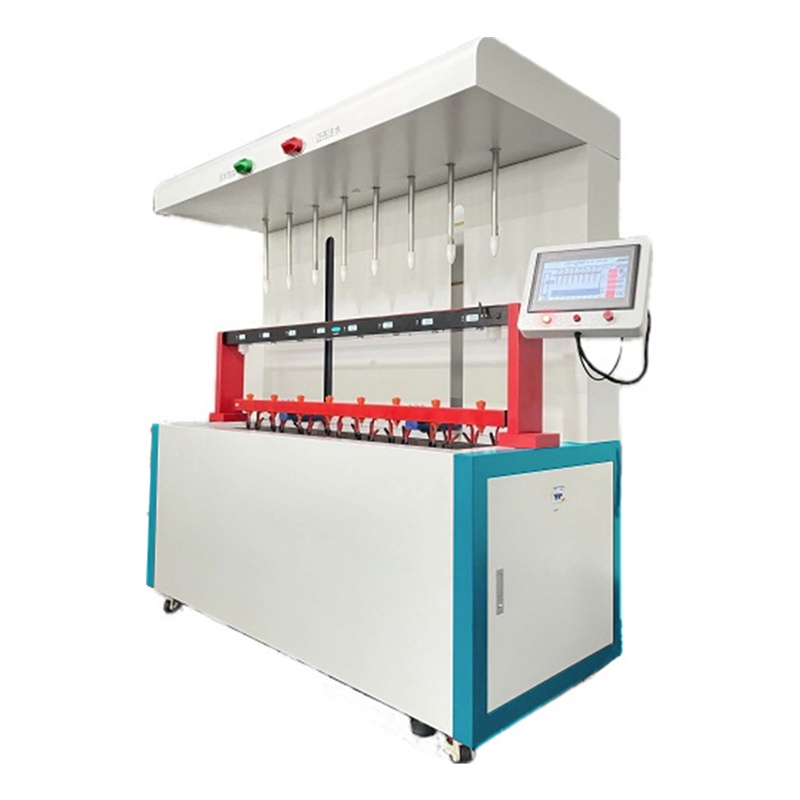

绝缘手套（靴）智能试验装置-泄漏电流测控平台 |
|
|
试验工位 |
8 |
|
泄漏电流测量范围 |
AC0～30mA 分辨率：0.01mA |
|
电流精度 |
≤±1%RD±0.1%FS |
|
设备规格尺寸 |
1900*950*1860 200KG（含注水） |
