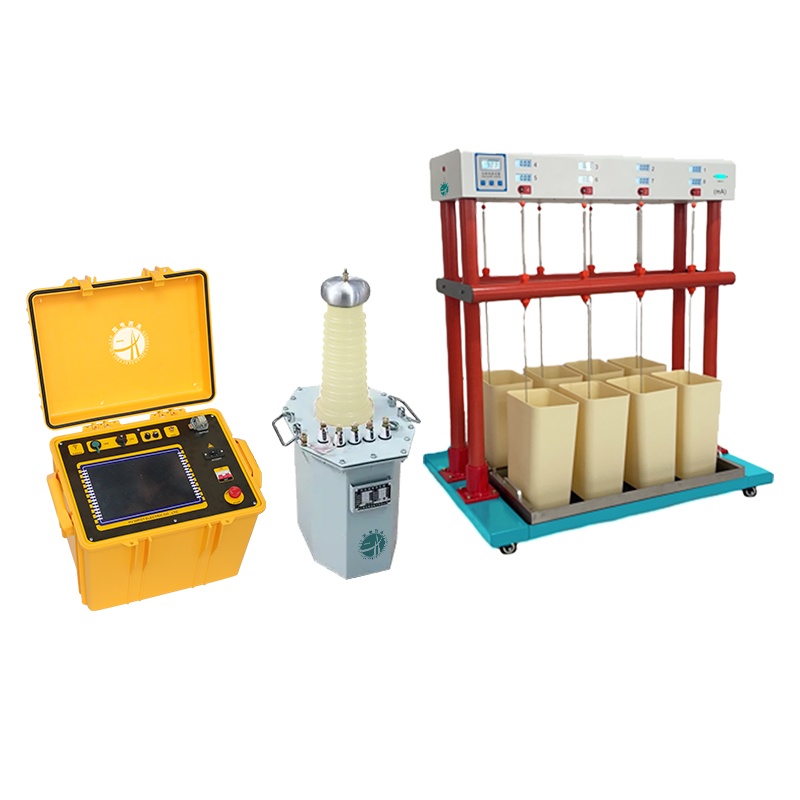

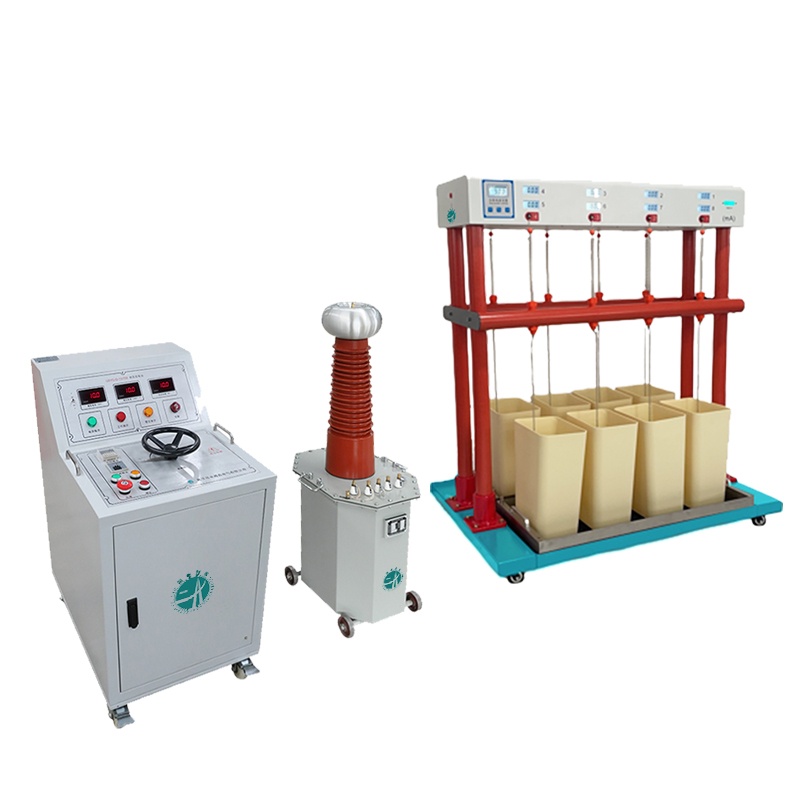

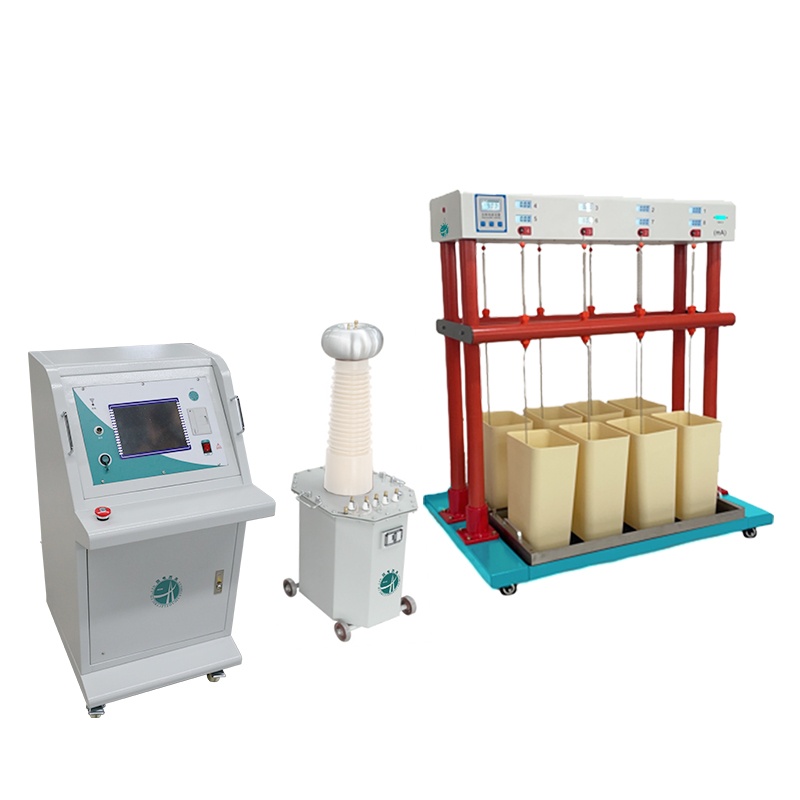

绝缘手套（靴）智能试验装置操作

全自动注水绝缘靴（手套）耐压装置是根据《DLT 976-2017 带电作业工具、装置和设备预防性试验规程》、《DL/T 1476-2023电力安全工器具预防性试验规程》、《GB/T 17622-2008带电作业用绝缘手套》、《GB 21148 2020足部防护 安全鞋》等相关规程中关于工频耐压的要求基础上研发而成。可以按要求对绝缘靴、绝缘手套等安全工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业。

执行标准

1.4.1  DL/T474.4-2018  现场绝缘试验实施导则:交流耐压试验

1.4.2  DL/T848.2-2018  高压试验装置通用技术条件:工频高压试验装置

1.4.3  GB/T16927.1-2011  高电压试验技术：一般定义及试验要求

1.4.4  DL/T 976-2017  带电作业工具、装置和设备预防性试验规程

1.4.5  DL/T 1476-2023 电力安全工器具预防性试验规程

1.4.6  GB21148 2020 足部防护 安全鞋

1.4.7  GB/T 17622-2008带电作业用绝缘手套

产品参数

控制台部分

输入电压：AC220V±10%  50Hz±1

输出容量：10kVA

低压输出：AC 0～250V

输出电流：0-50A（Max）

低压电压测量范围：0-300V       分辨率：0.1V

低压电流测量范围：0-50A       分辨率：0.1A

高压电压测量范围：AC0～100kV    分辨率：0.1KV

无线泄漏电流测量范围：AC0～30mA  分辨率：0.1mA

计时范围：0～99min

电压精度：  ≤1%示值±3个字

电流精度：  ≤1%示值±3个字

控制台规格尺寸：520*580*1030  55KG

变压器部分

输出容量：10kVA

低压（输入）电压：AC 0～200V

低压（输入）电流：AC 0～50A

高压（输出）电压：AC 0～100kV

高压（输出）电流：0-100mA

测量变比：1000：1   误差：±1%

阻抗电压：≤12%；

空载电流：≤10%；

运行时间：额定容量下5min开，5min关断续周期工作制，1/3额定电压和1/3额定电流下可长期运行

规格尺寸：350*480*970   110KG

绝缘手套（靴）智能试验装置-泄漏电流测控平台

试验工位：8

泄漏电流测量范围：AC0～30mA  分辨率：0.01mA

设备规格尺寸： 100*760*1150   50KG
