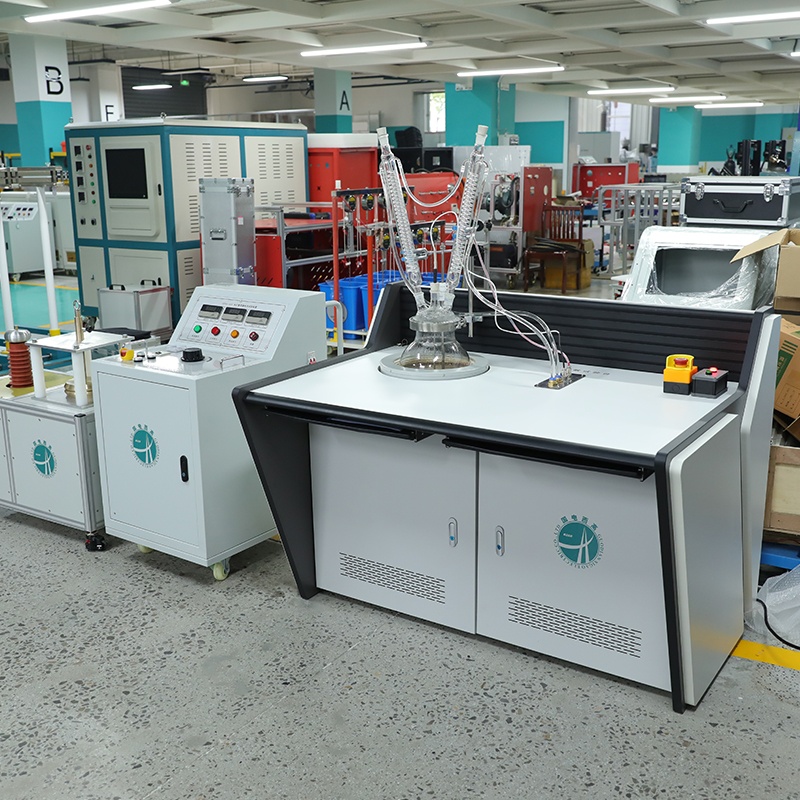

耐压试验是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。GDML-50S 水扩散、泄漏电流试验装置是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备，本设备专为绝缘芯棒样品的交流耐压测试而设计，可测量芯棒样品的交流耐压和交流泄漏电流。
使用条件
电源电压：220V±10% 50HZ±1% 波形畸变率不大于5%
环境温度：-5℃-40℃
环境湿度：≤80%RH，不结露、仪器不闪烁
海拔：≤1000m
使用环境应无明显的尘埃、烟、腐蚀性、可燃性气体、水蒸气和盐雾，无严重的震动情况；
|

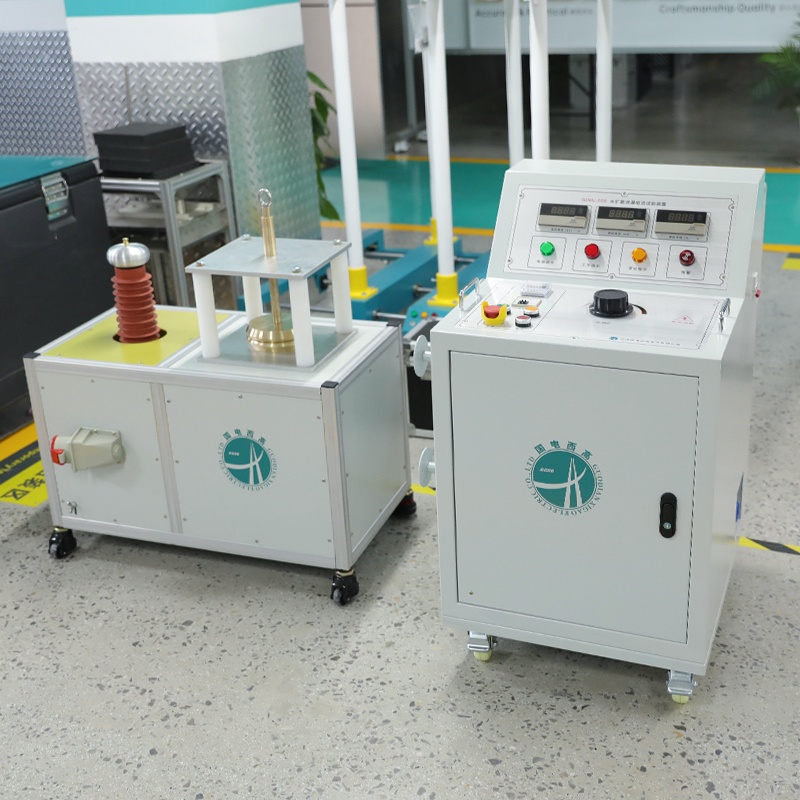

控制部分 |
输入电压：AC220V±10% 50Hz±1 |
|
输出容量：5kVA |
|
|
额定输入电流：22.7A |
|
|
最高输出电压：50KV |
|
|
额定输出电流：2.000mA |
|
|
分辨率：1μA |
|
|
电极开距：140mm （大电极）、144mm （小电极） |
|
|
电极直径：∅ 150mm（大电极）、∅ 50mm（小电极） |
|
|
设备固有泄漏：0.7mA/20KV (基本线性) |
|
|
规格尺寸：580*750*920 49KG |
|
|
高压电极规格尺寸：770*540*880 88.5KG |
|
|

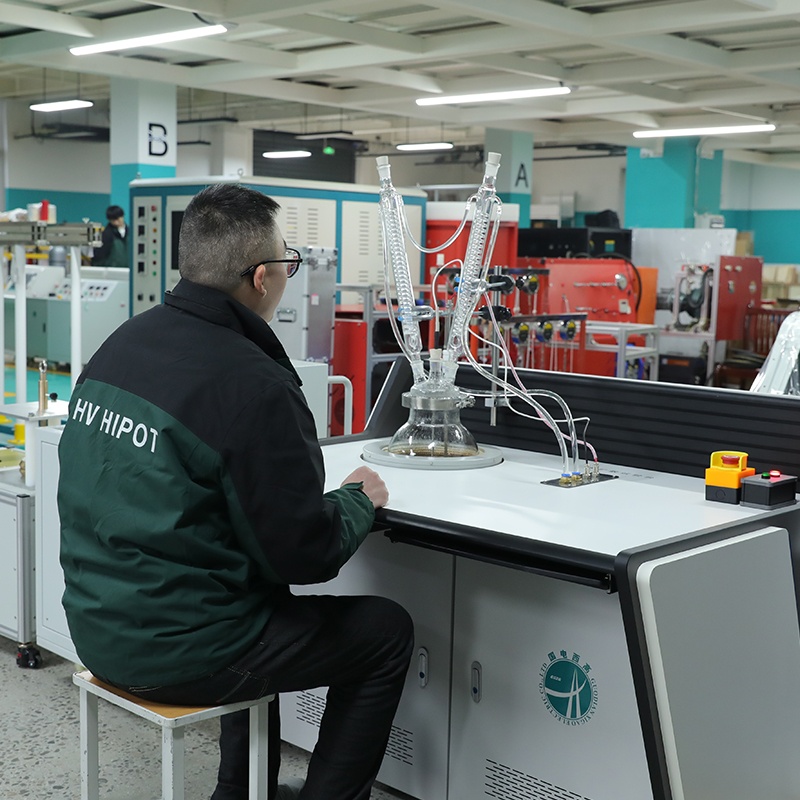

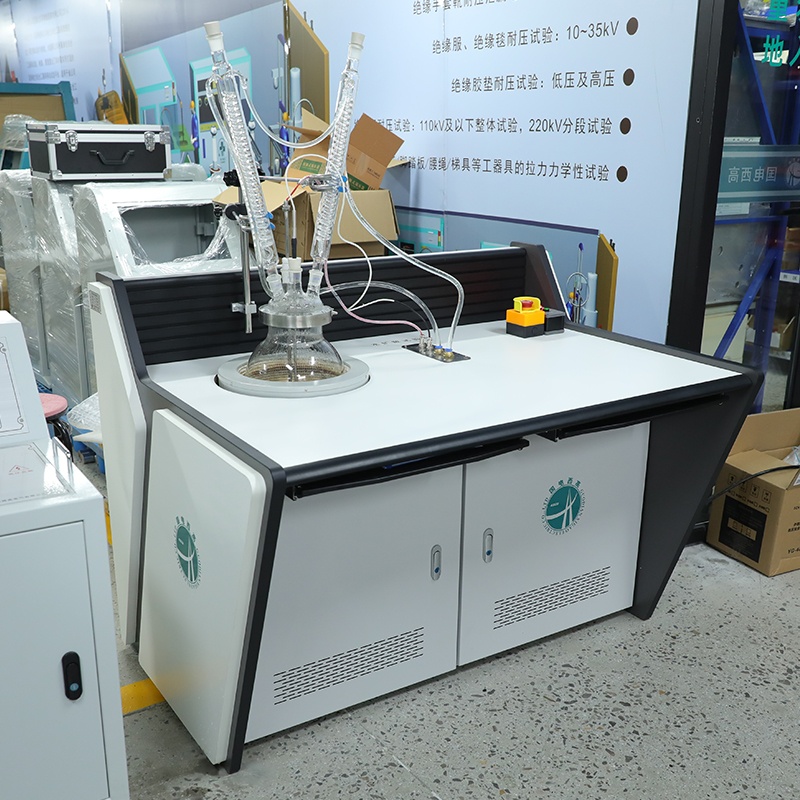

水扩散试验装置 |
容量：5000mL |
|
内胆形式：半球形 |
|
|
温控范围：室温~380℃ |
|
|
加热功率：1100W |
|
|
电压：220V/50HZ |
|
|
温控精度：±1℃ |
|
|
规格尺寸：1320*910*1500 102KG |
