一、装置核心组成

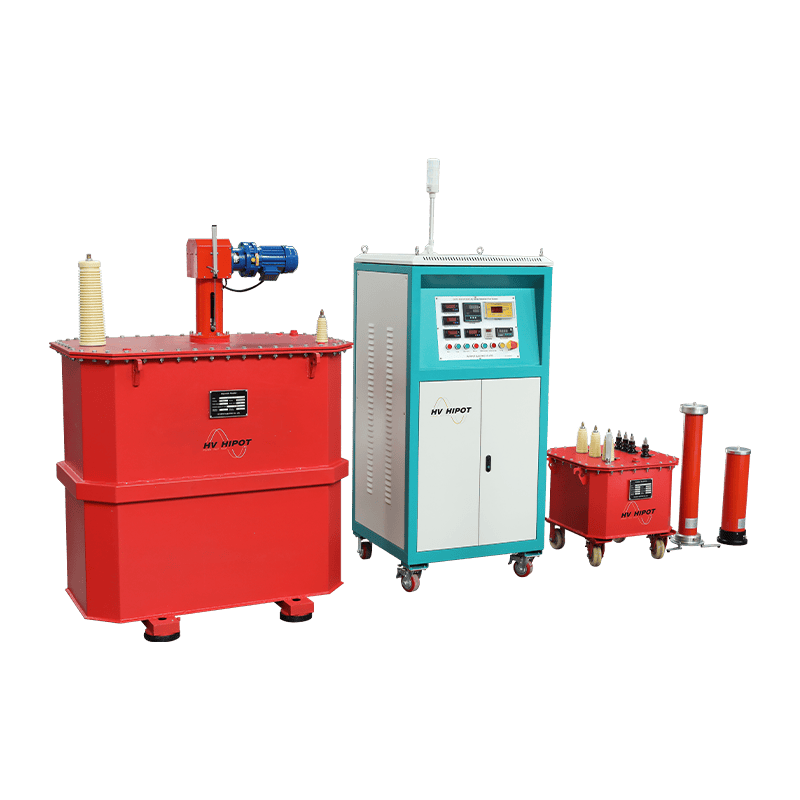

一套标准的工频耐压成套试验装置由核心功能部件、保护及辅助部件构成，各部件协同配合，实现高压绝缘强度试验的完整操作。
（一）核心功能部件
-
试验变压器
作为装置的核心部件，核心作用是将市电（220V/380V）升压至试验所需高电压等级（如 50kV、100kV、200kV 等），依据绝缘方式可分为三类：
-
油浸式：容量大、散热性能优异，适用于大功率、高电压要求的固定实验室场景；
-
干式：重量轻、便于移动，无渗漏风险，适配现场试验场景，容量通常相对较小；
-
充气式：内部充入 SF6 等惰性气体，绝缘性能佳、设备体积小，且更具环保性，是当前的主流应用类型。
-
调压器
用于平滑、连续调节试验变压器初级侧输入电压，以此精准控制高压侧输出电压，主要类型包括：
-
自耦调压器：结构简单、经济性好，适配小容量试验装置；
-
电动柱式调压器：调压范围广、电压波形畸变小、承载容量大，是多数成套装置的优选类型；
-
电子式调压器（晶闸管调压）：无机械触点，电压调节速度快，支持远程精密控制，造价相对较高，使用中可能引入谐波。
-
测量系统
核心作用是精准测量试验过程中施加的高电压，主要分为两种测量方式：
-
高压测量回路（直接测量）：在试验变压器高压绕组末端串联标准高压分压电阻或电容，通过测量低压臂电压，按比例换算得到高压实际值，是精度最高的测量方法；
-
低压测量（间接测量）：通过测量试验变压器初级侧电压，结合设备变比估算高压值，该方法精度较低，测量结果受变压器负载、磁化特性影响，一般仅作参考使用。
-
控制系统
作为装置的控制核心，通常集成于控制箱或控制台中，整合试验过程的各类控制、显示、保护功能，具体包含：
-
调压器驱动电机的启停控制模块；
-
电压、电流监测显示仪表（数字式 / 指针式）；
-
过流、过压、零位等多重保护电路；
-
试验时间设定与监控的计时器；
-
提示试验运行状态的声光报警装置。
（二）保护与辅助部件
-
保护电阻：串联在高压输出回路中，核心作用是试品击穿时限制短路电流，保护试验变压器与测量系统；
-
球隙器：过电压保护装置，预先设定略高于试验电压的击穿阈值，当试验中出现意外过压时，球隙击穿放电，实现试品保护；
-
限流电阻：与球隙器串联使用，用于限制球隙器的放电电流；
-
接地系统：保障装置所有设备外壳及非带电部位可靠接地，从根本上保护试验人员人身安全与设备运行安全。
二、装置选型原则
工频耐压成套试验装置的选型需综合考量试验需求、使用场景、设备参数等因素，确保试验过程的有效性、安全性与经济性，核心选型依据为以下关键参数与需求：
1. 额定输出电压 (kV)
额定输出电压是装置选型的核心参数，装置最高输出电压必须高于试验所需的最高电压值。
-
标准依据：根据国家标准（如 GB/T 16927、DL/T 474 等）或行业相关标准，确定被测试设备的工频耐压试验标准值；
-
安全裕量：选型时建议预留 15%-20% 的安全裕量，避免试验过程中因电压波动影响试验结果。
2. 额定容量 (kVA)
额定容量决定装置的带负载能力，对电缆、长母线、大型发电机等电容性试品的试验尤为关键。
-
计算公式：P = U² × ω × Cx × 10⁻³ (kVA)
其中，P 为装置所需额定容量 (kVA)，U 为试验电压 (kV)，ω 为角频率（2πf，工频 f=50Hz），Cx 为试品的电容量 (μF)，可从设备出厂报告获取或通过实际测量得到；
-
估算方法：若无法获取试品精确电容量，可参考同类设备的经验值，电容电流较大的试品必须通过公式精确计算容量，避免因容量不足导致试验电压无法升至预定值；
-
通用选型参考：开关、绝缘子等小电容试品，可选择 1~5kVA 的装置；长电缆、GIS、变压器等大容量试品，需选择 25kVA 及以上规格的装置。
3. 电源类型
根据试验现场的供电条件选择，分为单相（220V）和三相（380V）输入两种类型，大容量的试验装置通常需要三相电源供电。
4. 使用环境
根据装置的使用场景确定设备类型，兼顾移动性与使用性能：
-
固定实验室：可选择油浸式或充气式设备，此类设备容量大，满足实验室高功率、高电压的长期试验需求；
-
现场移动试验：优先选择干式或充气式的便携式工频耐压试验装置，此类设备重量轻、体积小，适配现场复杂的使用环境，便于运输与操作。
5. 功能与智能化需求
根据试验的频率、标准要求与效率需求，选择对应功能等级的装置：
-
基本型：具备手动调压、指针表计显示、机械计时功能，可满足基础的工频耐压试验需求，适配试验频率较低、要求相对简单的场景；
-
智能型：基于微机控制，配备彩色触摸屏，支持电压自动升压、计时、降压，可自动记录、判断试验结果，具备试验报告的存储与打印功能，同时集成完善的保护与安全联锁功能；适配试验频率高、标准要求严格的实验室，可有效提升试验效率与结果的可靠性。
