冲击电压发生器的组成及智能配置

一、核心应用领域

1. 绝缘强度试验：检验变压器、电缆、绝缘子、避雷器等电力设备，能否承受标准规定的雷电冲击与操作冲击电压，以此保障设备在实际运行环境中的安全性能。
2. 科学研究：用于研究气体、液体、固体介质的击穿机理，为相关领域的技术探索提供试验支撑。

二、智能冲击电压发生器的技术特点

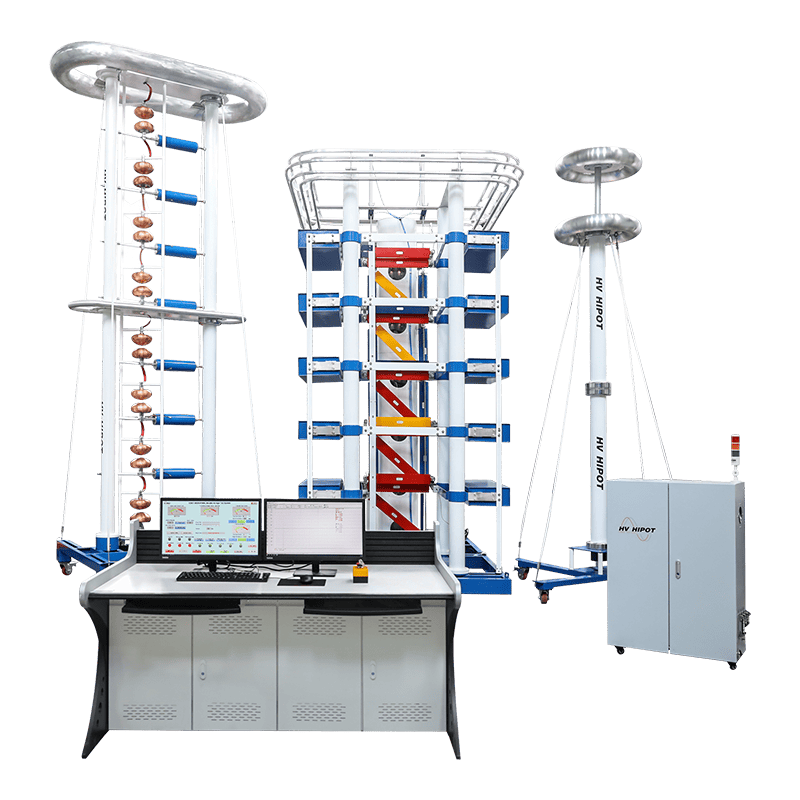

三、完整智能冲击电压发生器系统的组成部分

1. 主回路系统

• 充电单元：采用精密的直流高压电源，为系统提供稳定的初始电能。
• Marx 发生器本体：包含各级电容器、球隙开关、波头 / 波尾电阻、充电电阻等核心组件，是产生冲击电压脉冲的关键结构。
• 高效率整流元件：以硅堆等元件为代表，负责对电能进行整流处理，保障回路能量传输的稳定性。

2. 控制和测量系统（智能化核心）

• 中央控制单元（PLC / 工业计算机）：作为系统的 “大脑”，负责统筹协调所有操作流程，确保各部件协同工作。
• 智能充电控制：采用恒流充电或更先进的充电策略，同时实时监测充电电压，具备极高的测量精度。
• 智能触发系统：通常采用激光触发或光导纤维触发，替代传统的不稳定三电极球隙触发方式，具有延时极短、抖动小、可靠性高的优势，是实现高重复频率与精确同步的核心技术。
• 自动电阻调节机构：通过电机驱动或电力电子开关，自动调整波头 / 波尾电阻的阻值，以生成不同的目标波形，满足多样化试验需求。

3. 测量与诊断系统

• 高性能数字示波器：用于采集冲击电压和电流信号，为波形分析提供数据基础。
• 分压器：将极高的冲击电压按比例衰减为低压信号，适配示波器的测量范围，确保测量数据的准确性。
• 智能诊断软件：自动分析波形参数（峰值、波前时间、波尾时间等），并与 IEC 60060-1、GB/T 16927.1 等标准进行比对，判断试验是否合格；同时对发生器自身状态进行监测与故障诊断，及时发现潜在问题。

4. 安全与联锁系统

• 配备完善的接地、围栏、门禁和急停系统，所有信号均接入中央控制器，全方位保障操作人员与设备的安全。

四、与传统发生器的核心优势对比

1. 波形自动调节与闭环控制
   • 传统方式：需人工计算并手动更换电阻，过程繁琐、误差较大、效率较低。
   • 智能方式：操作员在控制软件中输入目标波形（如 1.2/50μs，±1000kV），系统依据内置算法模型自动计算所需电阻值，并通过电机驱动机构完成自动设置；首次放电后，系统测量实际波形并与目标波形比对，进行微调，经 1-3 次迭代即可精准匹配目标波形，形成典型的闭环反馈控制过程。
2. 高重复频率与高效率

   依托智能触发和快速充电技术，智能发生器可快速连续开展多次试验，大幅提升试验效率，尤其适用于研究性试验和产品批量测试场景。
3. 数据自动管理与报告生成

   所有试验参数、波形数据、环境条件（温度、湿度）均会被自动记录、存储与管理；系统可自动生成符合规范的试验报告，实现试验过程的无纸化与可追溯性，简化后续数据整理流程。
4. 远程控制与网络化

   支持通过网络实现远程控制与监控，专家可在异地指导或观察试验过程，有效实现资源的共享与高效利用。
5. 高可靠性与安全性

   智能系统持续监控设备状态（如绝缘油温、气压、接地状态），一旦发现异常，立即报警并安全停机，有效避免设备损坏，保障试验过程的安全稳定。
