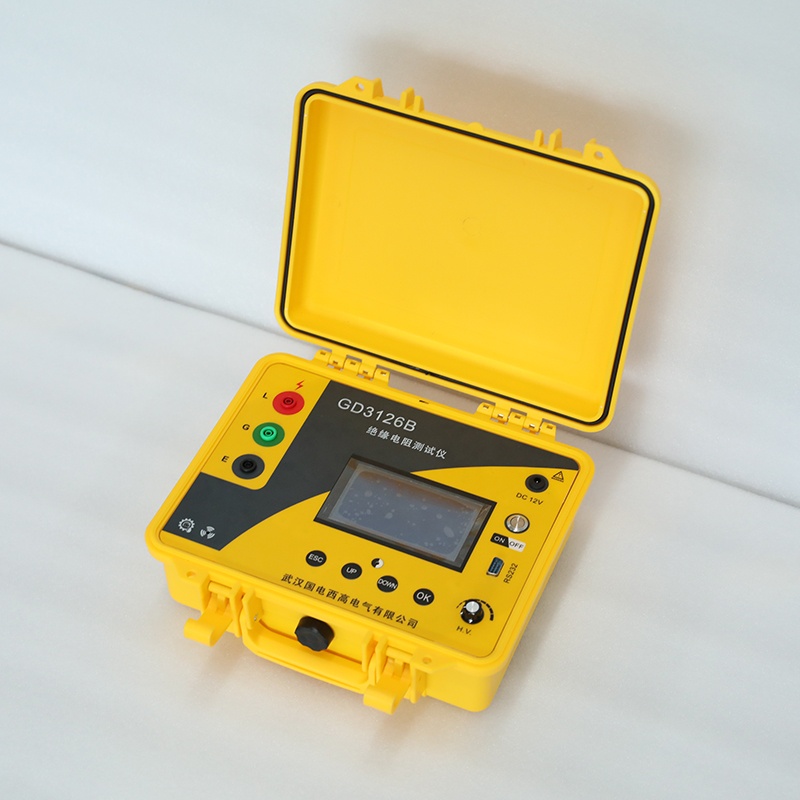

GD3126A/GD3126B智能绝缘电阻测试仪
GD3126A/GD3126B

智能绝缘电阻测试仪

 相关产品
Related Products
国电西高国电西高国电西高国电西高


· 自动测量R15、R60、R600,计算吸收比、极化指数;
· 测量范围最大可到10TΩ,自动切换量程;
· 容量大,能满足高压、高阻、大容量负载测试的要求;
· 保护功能完善,能承受短路和被测电容残余电压冲击;
· 各档位高电压从零连续可调;
· 采用数字处理技术,抗干扰性强,可在强电磁干扰环境下测量;
· 自动测量环境温度、空气湿度及测试时间;

其他功能:

  1. 显示测试时间,每15秒有蜂鸣提示,5分钟无操作提示关机;

  2. 自动测量环境温度、空气湿度及测试时间;

  3. 测量完毕自动泄放高压;

  4. 能保存60组测量结果,且数据可20年不丢失;

  5. 可以检测泄露电流Ix和吸收电容Cx;

  6. 具有防震、防潮、防尘结构,适应恶劣工作环境;

  7. 人机交互友好、美观,显示准确结果和数据变化趋势;

  8. 自带RS232串行接口,可与计算机通信;

  9. 外接打印机(选配);

  10. 测试前显示带电试品电压并有相关提示;

  11. 预设测试时间,自动停止测量;


    国电西高智能绝缘电阻测试仪可广泛应用于变电站、发电厂等电气设备的检修,非常适合用于测试各种高电压设备,包括开关设备,变压器、电抗器、电容器、电动机,发电机和电缆等进行绝缘电阻(IR)、吸收比(DAR)、极化指数(PI)的测量。


    智能绝缘电阻测试仪价格多少?欢迎咨询智能绝缘电阻测试仪厂家-国电西高 国电西高




型号

GD3126A(5KV)

GD3126B(10KV)

额定测试电压档位

250 V、500V、1.0kV、2.5kV、5.0kV

250 V、500V、1.0kV、2.5kV、5.0kV、10.0kV

输出电压误差

±5%

测量电阻范围

上限值

500GΩ~10TΩ

100GΩ~20TΩ

下限值

0.1MΩ

准确度等级

5.0级

高压显示误差

±( 5%·Ux + 1d )

泄漏电流显示范围及误差

0.1nA~9.9mA 5%

  /

吸收电容显示范围及误差

0.1pF~99μF 5%

  /

温度测量误差

±0.5℃

空气湿度测量误差

±2%RH

短路电流

< 6mA

电压纹波

< 3%

绝缘电阻

> 500 MΩ(测试线与机壳间)

耐压

AC10.0kV 50Hz 1min(测试线与机壳间)

供电电源

12V 锂电池

电池一次充电使用时间

30天 每天10次DAR和5次PI测试

工作温度与湿度

0℃ ~ + 40℃ < 85%RH

贮存温度与湿度

- 20℃ ~ + 50℃ < 90%RH

无线传输距离

325(L)×250(W)×130(H)

重量

约 3.7kg


GD3126A测量电阻误差
电压档位 250 V 500 V 1.0 kV 2.5 kV 5.0 kV
±( 3%·Rx + 1d ) 1GΩ 2GΩ 4GΩ 10GΩ 20GΩ
±( 5%·Rx + 1d ) 10GΩ 20GΩ 40GΩ 0.1TΩ 0.2TΩ
±( 10%·Rx + 2d ) 100GΩ 200GΩ 0.4TΩ 1TΩ 2 TΩ
±( 25%·Rx + 2d ) 500GΩ 1TΩ 2TΩ 5TΩ 10TΩ


GD3126B测量电阻误差

电压档位 250 V 500 V 1.0 kV 2.5 kV 5.0 kV 10.0 kV
±( 3%·Rx + 1d ) 1GΩ 2GΩ 4GΩ 10GΩ 20GΩ 40GΩ
±( 5%·Rx + 1d ) 10GΩ 20GΩ 40GΩ 0.1TΩ 0.2TΩ 0.4TΩ
±( 10%·Rx + 2d ) 100GΩ 200GΩ 0.4TΩ 1TΩ 2 TΩ 4TΩ
±( 20%·Rx + 2d ) 500GΩ 1TΩ 2TΩ 5TΩ 10TΩ 20TΩ
