GDKC-15A

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

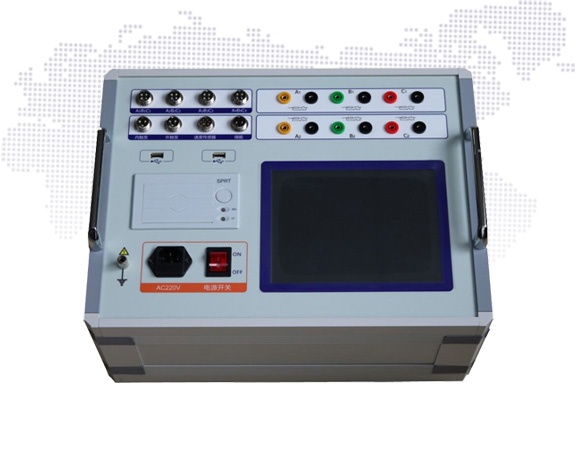

高压开关综合特性测试仪

高压开关综合特性测试仪

随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即(高压开关机械特性测试仪)是依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。


浙江高压开关综合特性测试仪价格?欢迎咨询浙江高压开关综合特性测试仪厂家-国电西高国电西高


高压开关综合特性测试仪技术特点

  • 本仪器为嵌入式工控机,主板基于CortexTM-A8,主频1GHZ,闪存1GB,开机速度快仅需16秒。8.4寸彩色大屏,windows操作系统,人性化操作界面直观,触摸屏,支持中英文输入,便于现场操作人员使用。
  • 高速热敏打印机,方便现场打印测试数据。
  • 机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC10~260V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
  • 配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。
  • 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
  • 开关动作一次,得到所有数据及图形。
  • 主机可存储30000组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
  • 配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。
  • 同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻,3路石墨(选配)。
  • 内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
  • 全自动电机储能、电机功率测量功能。
  • 内部抗干扰电路可满足500KV变电站内可靠使用。
  • 咨询热线:400-8818-755
    国电西高国电西高

    技术特点

    随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即(高压开关机械特性测试仪)是依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。


    浙江高压开关综合特性测试仪价格?欢迎咨询浙江高压开关综合特性测试仪厂家-国电西高国电西高


    高压开关综合特性测试仪技术特点

  • 本仪器为嵌入式工控机,主板基于CortexTM-A8,主频1GHZ,闪存1GB,开机速度快仅需16秒。8.4寸彩色大屏,windows操作系统,人性化操作界面直观,触摸屏,支持中英文输入,便于现场操作人员使用。
  • 高速热敏打印机,方便现场打印测试数据。
  • 机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC10~260V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
  • 配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。
  • 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
  • 开关动作一次,得到所有数据及图形。
  • 主机可存储30000组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
  • 配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。
  • 同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻,3路石墨(选配)。
  • 内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
  • 全自动电机储能、电机功率测量功能。
  • 内部抗干扰电路可满足500KV变电站内可靠使用。
  • 产品参数

    时间测量 12路 固有分闸(合闸)时间
    分闸(合闸)相内不同期
    分闸(合闸)相间不同期
    合闸(分闸)弹跳时间(弹跳次数)
    测试范围:0.01ms~20s,分辨率:0.01ms
    测试范围:20s~200s,分辨率:0.1ms
    在200ms以内准确率:(0.1%t±0.1)ms
    合闸电阻测量 3/6路固有分闸(合闸)时间
    分闸(合闸)相内不同期
    分闸(合闸)相间不同期
    合闸电阻投入时间
    测量范围 30~10kΩ,分辨率0.1Ω,准确度:≤3%±1个字
    双端接地开关测量 3/6路固有分闸(合闸)时间(选配)
    分闸(合闸)相内不同期
    合闸(分闸)相间不同期
    测量电流:10A
    速度测量 刚分(刚合)速度
      指定时间段(行程段或角度段)平均速度
    测速范围 1mm传感器 0.01~25.00m/s
    0.1mm传感器 0.001~2.50m/s
    0.5°角度传感器 1周波/ 0.5°
    行程测量 动触头行程(行程)
    接触行程(开距)
    过冲行程或反程(超程)
    行程传感器 直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm
    360线传感器:360°,测量范围:5-1000mm,分辨率:0.5°
    电流显示 最大电30A,分辨率:0.01A
    仪器电源 AC/DC 220V±10%;50Hz±2%
    内触发电源 输出DC20~260V连续可调
    DC110V≤ 30A(短时)
    DC220V≤ 20A(短时)
    外触发 触发电压AC/DC10V~300V
    电流≤ 120A(短时)
    隔离开关测量范围 电压输出:DC10~260V(可调)
    电源输出时间:0.01-20秒(可设置)
    断口信号最大采集时间为200秒
    可测断口合、分闸时间、三相不同期、弹跳时间及次数
    主机体积 360mm×260mm×170mm
    使用环境 -20℃~+50℃
    相对湿度 ≤90%
