GDHG-105A

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

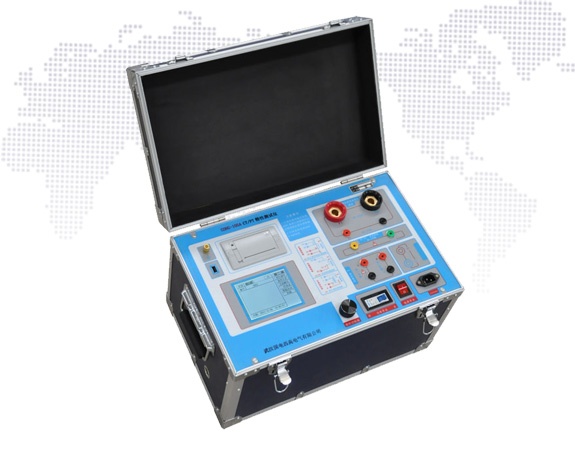

CT/PT互感器特性综合测试仪

设计用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。

产品特点
  • 支持检测CT和PT满足 GB1207、GB1208等规程要求.
  • 无需外接其它辅助设备,单机即可完成所有检测项目.
  • 自带微型快速打印机、可直接现场打印测试结果.
  • 采用智能控制器,操作简单.
  • 大屏幕液晶,图形化显示接口.
  • 按规程自动给出CT/PT(励磁)拐点值.
  • 自动给出5%和10%误差曲线.
  • 可保存3000组测试资料,掉电后不丢失.
  • 支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告.
  • 小巧轻便≤22Kg,非常利于现场测试.
咨询热线:400-8818-755
  • 产品概述
  • 技术参数
  • 扩展资料
产品概述

设计用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。

产品特点
  • 支持检测CT和PT满足 GB1207、GB1208等规程要求.
  • 无需外接其它辅助设备,单机即可完成所有检测项目.
  • 自带微型快速打印机、可直接现场打印测试结果.
  • 采用智能控制器,操作简单.
  • 大屏幕液晶,图形化显示接口.
  • 按规程自动给出CT/PT(励磁)拐点值.
  • 自动给出5%和10%误差曲线.
  • 可保存3000组测试资料,掉电后不丢失.
  • 支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告.
  • 小巧轻便≤22Kg,非常利于现场测试.
技术参数
项     目 参    数
工作电源 AC220V ± 10%  、 50Hz
设备输出 0 ~ 1000V ( 20 A 峰值)
大电流输出 0 ~ 600A
励磁 测量精度 ≤ 0.5% ( 0.2%* 读数 +0.3%* 量程)
相位测量 (角差) 精度 4 min
分辨率 0. 1 min
比差 精度 0.05%
CT 变比测量 范围 ≤ 5000A/1A(25000A/5A)
精度 ≤ 0.5%
PT 变比测量 范围 ≤ 500KV
精度 ≤ 0.5%
工作环境 温度: - 10 ℃   ~  40℃ ,湿度: ≤ 90% ,海拔高度:≤ 1000m
尺寸、重量 尺寸: 41 0mm ×  26 0mm ×  34 0mm  ,    重量:≤ 22 Kg

GDHG-105为GDHG-105A的简化版,不带角差比差功能
