GDCT-9500B

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

无线高低压CT变比测试仪

GDCT-9500B无线高低压CT变比测试仪简称无线高压变比测试仪,同时具有:高低压钳形电流表、高空电流遥测仪、高空漏电流测试仪、高精度钳形漏电流表等产品的功能。

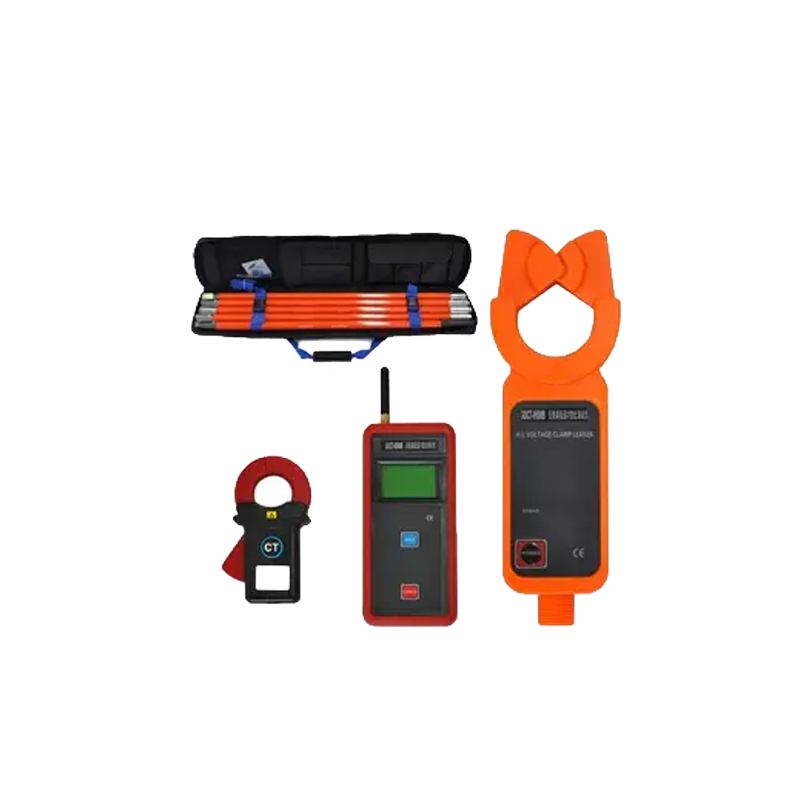

GDCT-9500B无线高低压CT变比测试仪突破传统结构,专为在线测量运行中60kV以下(如:10kV或35kV)的高压电流互感器、变压器的初级、次级电流大小、变比、相别、极性、漏电流而精心设计制造的,由专用高压检测仪、低压电流钳、主机、高压绝缘杆、监控软件、通讯线等组成,其无线传送测试数据能穿透隔墙障碍,直线传输距离30米。若不使用绝缘杆,还可以当作高精度低压钳形电流表、漏电流表使用。

电流钳选用特殊合金,采用最新CT技术及磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断监测的高精度、高稳定性、高可靠性。

主机LCD显示一目了然,同时具有超大存储空间,能存储3000组数据。

监控软件具有在线实时监控与历史查询功能,动态显示,具有最大、最小、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功能。

产品特点
  • 满足60kV以下(绝缘外皮)、35kV以下(裸导线)高低压线路电流测量
  • 专用高压电流钳通过按压或退拔绝缘杆能方便钳夹或撤离被测导线,省时快捷
  • 应用广泛(变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门皆可使用)
  • 体积小,重量轻。防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩
使用条件
  • 环境温度:-10℃~50℃
  • 环境湿度:≤85%
  • 海拔高度:≤2000m
  • 工作电源:AC220V±10%/li>
  • 电源频率:50±1Hz
咨询热线:400-8818-755
  • 产品概述
  • 技术参数
  • 扩展资料
产品概述

GDCT-9500B无线高低压CT变比测试仪简称无线高压变比测试仪,同时具有:高低压钳形电流表、高空电流遥测仪、高空漏电流测试仪、高精度钳形漏电流表等产品的功能。

GDCT-9500B无线高低压CT变比测试仪突破传统结构,专为在线测量运行中60kV以下(如:10kV或35kV)的高压电流互感器、变压器的初级、次级电流大小、变比、相别、极性、漏电流而精心设计制造的,由专用高压检测仪、低压电流钳、主机、高压绝缘杆、监控软件、通讯线等组成,其无线传送测试数据能穿透隔墙障碍,直线传输距离30米。若不使用绝缘杆,还可以当作高精度低压钳形电流表、漏电流表使用。

电流钳选用特殊合金,采用最新CT技术及磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断监测的高精度、高稳定性、高可靠性。

主机LCD显示一目了然,同时具有超大存储空间,能存储3000组数据。

监控软件具有在线实时监控与历史查询功能,动态显示,具有最大、最小、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功能。

产品特点
  • 满足60kV以下(绝缘外皮)、35kV以下(裸导线)高低压线路电流测量
  • 专用高压电流钳通过按压或退拔绝缘杆能方便钳夹或撤离被测导线,省时快捷
  • 应用广泛(变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门皆可使用)
  • 体积小,重量轻。防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩
使用条件
  • 环境温度:-10℃~50℃
  • 环境湿度:≤85%
  • 海拔高度:≤2000m
  • 工作电源:AC220V±10%/li>
  • 电源频率:50±1Hz
技术参数

功 能

高低压电流互感器一二次回路的电流、变比、极性、相别、漏电流在线测试;变压器两侧电流大小、变比在线测试

电 源

DC6V 碱性干电池(1.5V AAA×4)连续工作30小时

测试方式

钳形CT

传输方式

无线传输,直线传输距离30m

显示模式

LCD:128dots×64dots;
背光功能,适合昏暗场所

LED尺寸

显示域:44mm×27mm

仪表尺寸

主机:宽高厚78mm×165mm×42mm
高压检测仪:宽高厚76mm×255mm×31mm
低压电流钳:宽高厚70mm×115mm×38mm

钳口尺寸

高压检测仪:φ48mm
低压电流钳:25mm×30mm

采样速率

2次/秒

测量范围

高压检测仪:0.0mA~1200A
低压电流钳:0.00mA~10A

分辨率

高压检测仪:0.01mA;低压电流钳:0.01mA

换挡

全自动换档

一次回路测试精度 (23℃±3℃,80%RH以下)


0.0mA~10.0A: ±1%±5dgt

10.0A~49.9A: ±2%±5dgt

50.0A~199.9A: ±3%±5dgt

200A~600A: ±4%±5dgt

601A~1200A: ±5%±5dgt


二次回路测试精度

0.00mA~10A: ±0.5%±5dgt
(23℃±3℃,70%RH以下)

变 比

3种变比显示:(一二次回路实测电流变比;以二次回路5A的折算变比;以变压器10kV/380V的10kV-YY的折算变比),变比最大1:1千万(1.0K7)

数据存储

3000组,按HOLD键保持数据并自动编号存储(掉电或更换电池不会丢失数据)

线路电压

60kV以下具有绝缘外皮的线路测试或35kV以下裸导线电流测试(必须带5节绝缘杆操作)

数据保持

按HOLD键保持数据,HOLD符号显示,再按HOLD键取消保持

数据查阅

按HOLD键+POWER键可以进入数据查阅模式

溢出显示

超量程溢出功能:“OL A”符号显示

无信号指示

当主机没有收到发射信号时提示“无信号”

自动关机

开机约15分钟后,仪表将自动关机

电池电压

当电池电压低于4.8V时,电池电压低符号显示,提醒更换电池

仪表质量

主机:330g(含电池)
高压检测仪:335g(含电池)
低压电流钳:150g
总质量:5kg(含仪表箱和绝缘杆)

外界干扰

避免特强电磁场;避免433MHz、315MHz同频干扰

工作温湿度

-25℃~45℃; 80%Rh以下

存放温湿度

-10℃~60℃; 70%Rh以下

绝缘杆尺寸

φ32mm,1m/节,5节

低压电流钳引线长

2米

绝缘强度/p>

绝缘杆:AC 60kV/rms (5节绝缘杆全部连接,两端之间)
主机与检测仪:AC1000V/rms(外壳与螺钉之间)

结构

防滴漏Ⅱ型(高压检测仪)
