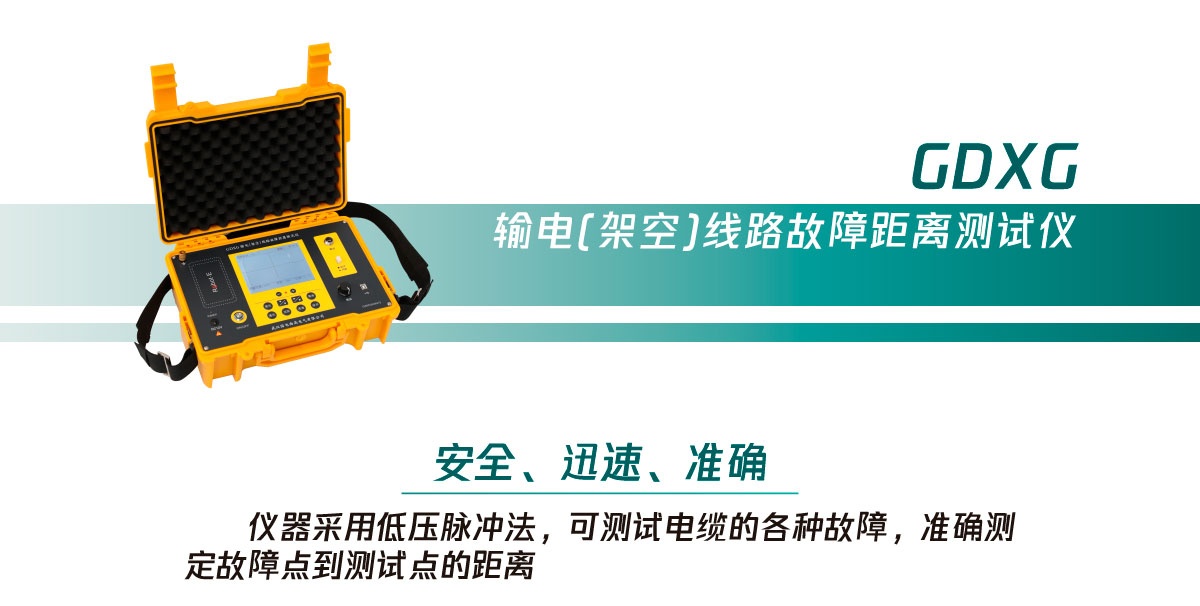

GDXG系列输电(架空)线路故障距离测试仪
GDXG系列

输电(架空)线路故障距离测试仪

了解更多相关信息>
 相关产品
Related Products
红外热像仪
GD-875/877
红外热像仪
查看红外热像仪
氧化锌避雷器现场测试仪
GDYZ-30W
氧化锌避雷器现场测试仪
查看氧化锌避雷器现场测试仪
数字式局部放电检测系统
GDJF-2006S
数字式局部放电检测系统
查看数字式局部放电检测系统
架空线小电流接地故障定位仪
GDXG-F
架空线小电流接地故障定位仪
查看架空线小电流接地故障定位仪







· 用于10kV及以上各电压等级的架空输电线路发生永久性接地(短路)或断路(开路)时，测量故障点到测量点(变压器)的距离；
· 功能齐全；
· 测试精度高；
· 智能化程度高
· 体积小，携带方便，自带锂电池，交直流两用，操作方便。



  • 功能齐全：测试故障安全、迅速、准确；仪器采用低压脉冲法，可测试电缆的各种故障，准确测定故障点到测试点的距离；
  • 测试精度高：仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m；
  • 智能化程度高：测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观；并配有全中文菜单显示操作功能，无需对操作人员作专门的训练；
  • 采用非易失性器件，关机后波形、数据不易失，具有波形及参数存储、调出功能；
  • 具有双踪显示功能，可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离；
  • 可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断；
  • 具有波形扩展比例功能，改变波形比例，可扩展波形进行精确测试；
  • 具有根据不同的被测电缆随时修改传播速度功能；
  • 小体积便携式外形，内装可充电的锂电池供电，方便携带和使用；
  • 具有USB接口，通过上位机程序可与电脑进行通讯。


输电线路故障距离测试仪可测试各种型号的电力电缆（电压等级1kV～35kV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、和电缆的断线、接触不良等故障；并可测试电缆的长度和电波在电缆上的传播速度。
  • 最远测试距离：200Km
  • 探测盲区：　　1m
  • 读数分辨率：　1m
  • 功耗：　　　　5VA
  • 使用条件：环境温度　0℃～＋40℃、（极限温度　－10℃～＋50℃）、相对湿度　 40℃（20～90）%RH、大气压强　（86～106）Kpa
  • 体积：275×220×160mm3
  • 重量：4kg
相关视频
合集列表 共 集

产品细节

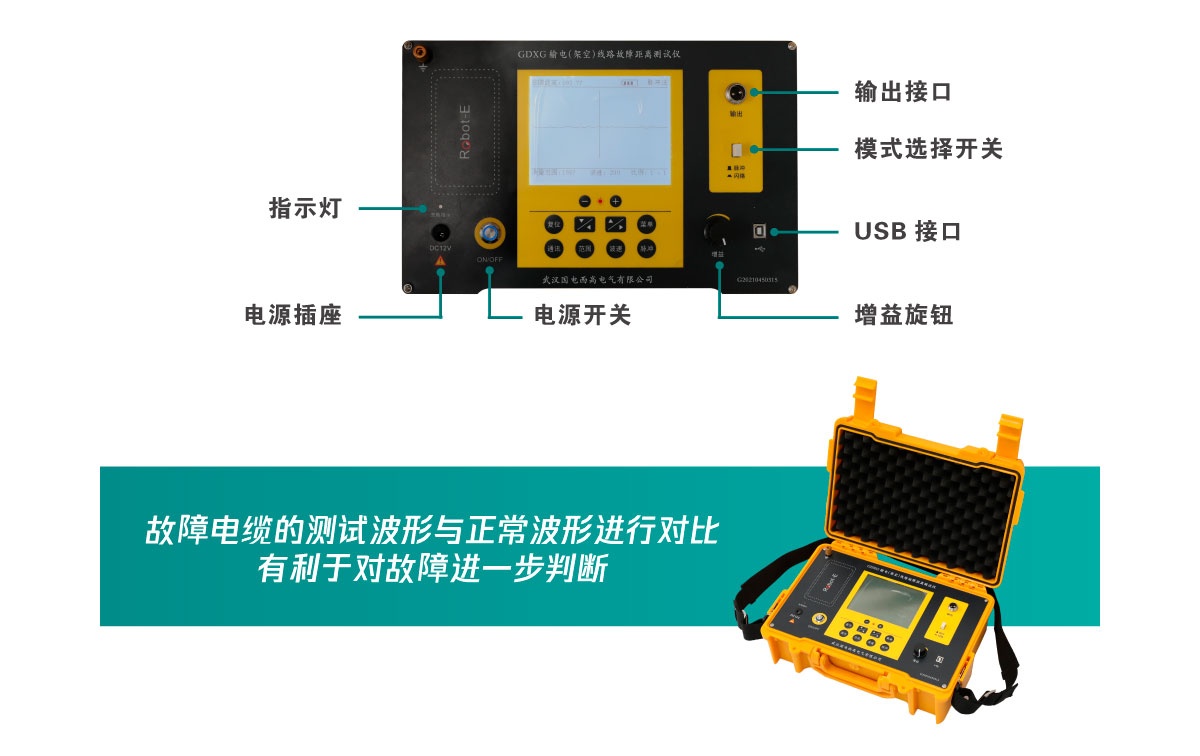

  • 输电(架空)线路故障距离测试仪实物图
    实物图

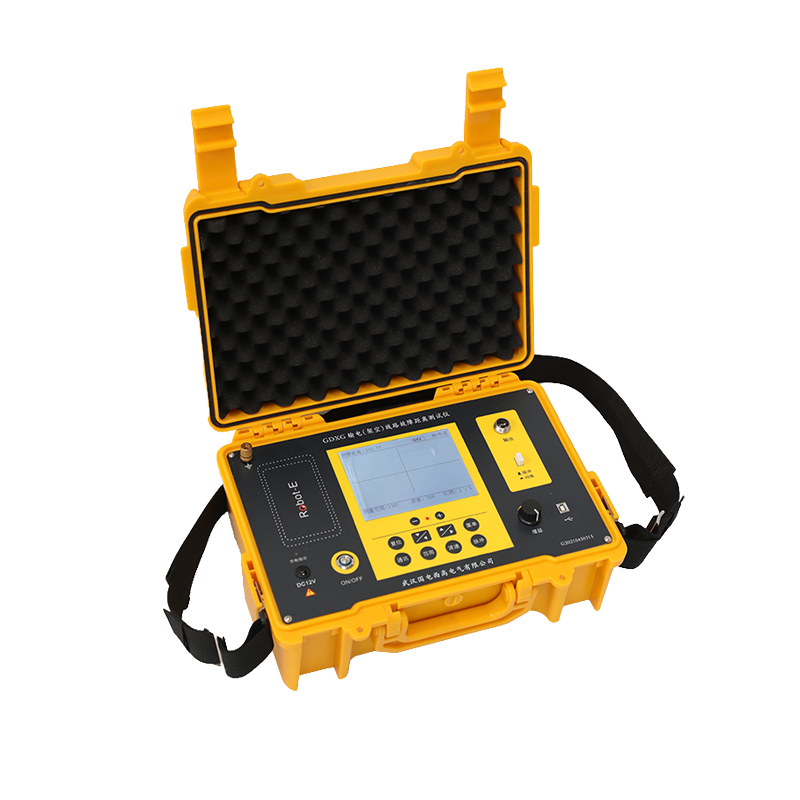

  • 输电(架空)线路故障距离测试仪实物图
    实物图
  • 输电(架空)线路故障距离测试仪配线图
    配线图
