GDJZ-102 型

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

计量装置综合测试系统

计量装置综合测试系统是我公司为用电监察管理、计量所等部门的用电稽查工作需要,开发研制的高科技产品。该产品为现场诊断10KV及以下配电系统用户电能计量准确性,杜绝电量非法流失,提供了多功能测试手段,为减少线损、安全用电、合理计量提供了可靠保证,为防窃电工作提供快捷、可靠的测试依据。计量装置故障检测仪研制机理先进,能全面检测10KV及以下用户PT、CT故障、电能表错接线、电能表故障、法外引线、接线故障、超载运行等各种窃电手段引起的电量流失。

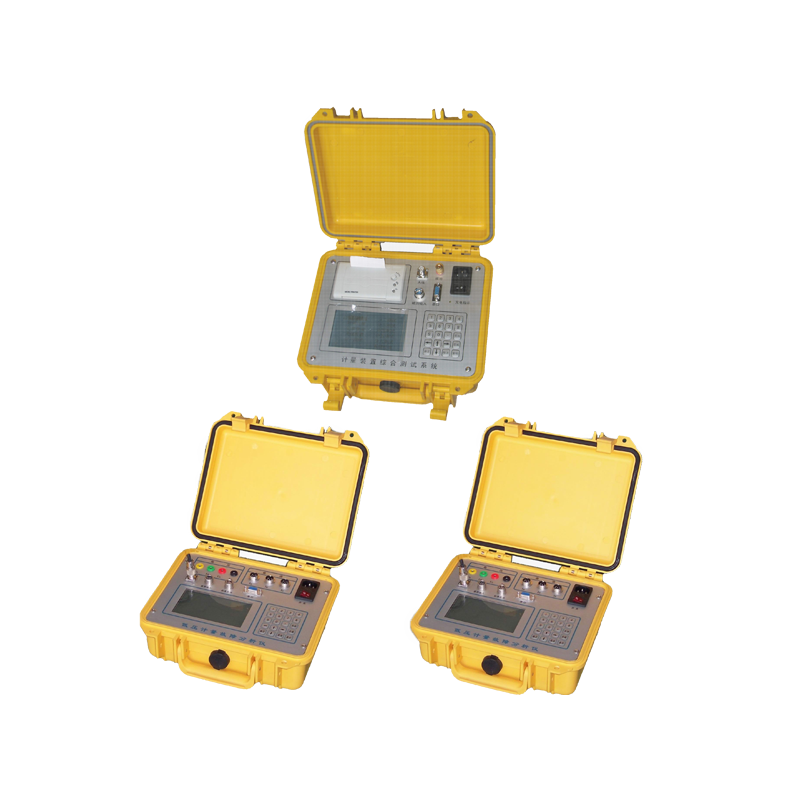

仪器由1台主机和数台分机构成(分机可为1-6台,标准配置为2台);用主机在高压表计处检测电能脉冲,分机在各变压器的低压侧测量电参量,分机将测试数据通过无线通讯实时传送到主机,主机利用各分机传来的数据与高压计量表计采集的脉冲电能进行比较,从而得出整个计量系统的综合误差。


产品特点


  • 不停电、不改变计量回路、不打开计量设备情况下,在线实负荷检测高、低压计量设备的综合误差(含电能表、PT、CT、接线误差)。
  • 可检测计量装置的综合误差(包括电表的基本误差、互感器误差及接线误差)、电度表的基本误差、CT变比及各种电参量。
  • 每台分机均可独立工作,可测量电压、电流、有功功率、无功功率、相角、功率因数、频率等电参量从而准确分析判断出计量设备回路的故障。
  • 测量CT一次、二次侧电流,从而可测量电流互感器的倍率和误差。
  • 可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否。
  • 电流回路使用钳形互感器进行测量,操作人员无须断开电流回路,就可以方便、安全的进行测量。钳形互感器分为25A、1500A两种,测量范围宽、精度高,能满足绝大多数用户的需求。
  • 电压回路自动切换量限:电压为450V一档宽量限,高精度AD采样芯片和高线性度的内置电压互感器保证在全范围内有足够的精度。不会因电压档位选错而对仪器本身有所损坏。
  • 大屏幕、高亮度的液晶显示,并配有汉字菜单提示实现友好的人机对话。
  • 主机带有现场打印功能,可将测试数据实时打印出来。
  • 内置大容量掉电不丢失串行数据存储器,可将测试数据以记录的形式保存下来,以备后查。
  • 保留了与计算机通讯的RS232串口,如用户需要,可扩充校验数据存储、上传功能,实现数据的集中管理。
咨询热线:400-8818-755
  • 产品概述
  • 技术参数
  • 扩展资料
产品概述

计量装置综合测试系统是我公司为用电监察管理、计量所等部门的用电稽查工作需要,开发研制的高科技产品。该产品为现场诊断10KV及以下配电系统用户电能计量准确性,杜绝电量非法流失,提供了多功能测试手段,为减少线损、安全用电、合理计量提供了可靠保证,为防窃电工作提供快捷、可靠的测试依据。计量装置故障检测仪研制机理先进,能全面检测10KV及以下用户PT、CT故障、电能表错接线、电能表故障、法外引线、接线故障、超载运行等各种窃电手段引起的电量流失。


仪器由1台主机和数台分机构成(分机可为1-6台,标准配置为2台);用主机在高压表计处检测电能脉冲,分机在各变压器的低压侧测量电参量,分机将测试数据通过无线通讯实时传送到主机,主机利用各分机传来的数据与高压计量表计采集的脉冲电能进行比较,从而得出整个计量系统的综合误差。


产品特点


  • 不停电、不改变计量回路、不打开计量设备情况下,在线实负荷检测高、低压计量设备的综合误差(含电能表、PT、CT、接线误差)。
  • 可检测计量装置的综合误差(包括电表的基本误差、互感器误差及接线误差)、电度表的基本误差、CT变比及各种电参量。
  • 每台分机均可独立工作,可测量电压、电流、有功功率、无功功率、相角、功率因数、频率等电参量从而准确分析判断出计量设备回路的故障。
  • 测量CT一次、二次侧电流,从而可测量电流互感器的倍率和误差。
  • 可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否。
  • 电流回路使用钳形互感器进行测量,操作人员无须断开电流回路,就可以方便、安全的进行测量。钳形互感器分为25A、1500A两种,测量范围宽、精度高,能满足绝大多数用户的需求。
  • 电压回路自动切换量限:电压为450V一档宽量限,高精度AD采样芯片和高线性度的内置电压互感器保证在全范围内有足够的精度。不会因电压档位选错而对仪器本身有所损坏。
  • 大屏幕、高亮度的液晶显示,并配有汉字菜单提示实现友好的人机对话。
  • 主机带有现场打印功能,可将测试数据实时打印出来。
  • 内置大容量掉电不丢失串行数据存储器,可将测试数据以记录的形式保存下来,以备后查。
  • 保留了与计算机通讯的RS232串口,如用户需要,可扩充校验数据存储、上传功能,实现数据的集中管理。
技术参数
  • 分机输入特性:

    电压测量范围:0~450V,宽量限,一档能保证测试精度,避免因选档错误引起的故障

  • 电流测量范围: 0~1500A,分为25A和1500A两种钳表,测试范围宽
  • 相角测量范围:0~359.9°
  • 频率测量范围:45~55Hz
  • 准确度
    • 电压、频率:±0.2%
    • 电流、功率:±0.3%
    • 相位:±0.1°
    • 综合误差:±0.3%
  • 无线通讯距离:空旷地带不小于10Km,城区内不小于2Km
  • 工作温度:-10℃~ +40℃
  • 工作电源:
    • 主机:内置大容量充电电池,充电电压~220V
    • 分机:交流50V~265V
  • 绝缘:
    • 电压、电流输入端对机壳的绝缘电阻≥100MΩ
    • 工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验
  • 体积:28cm×23cm×14cm
  • 重量:主机2Kg,分机1.6Kg
  • 标准电能脉冲常数:
    电压档位 电流档位 常数( FL )
    400V 25A 1000
    400V 1500A 20
