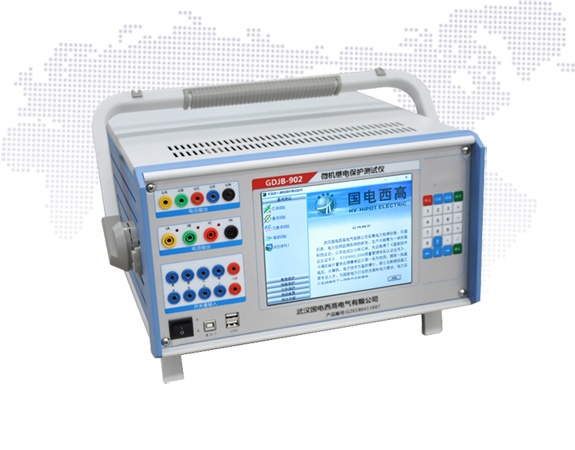

GDJB-902(停产)

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

微机继电保护测试仪
执行标准:DL/T624-1997

国电西高是国内最早研发生产继保测试仪的厂家,从1990年开始推出各系列继保测试仪,最新推出GDJB系列继保测试仪,稳定可靠。自动判断过流、过压、过载、短路、温度过高、数据异常及误操作告警提示。六相微机继电保护测试仪:六路电流输出、六路电压输出;三相微机继电保护测试仪:三路电流输出、五路电压输出;两种类型均有八路开入量、四路开出量。

GDJB系列继电保护微机型测试装置是我公司的最新产品,它在参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上,广泛听取用户意见,认真总结前几代产品的开发、生产经验,并采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试,广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。

产品特点
  • 电压电流输出灵活组合

    输出达4相电压3相电流,可任意组合实现常规4相电压3相电流型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

  • 操作方式

    装置直接外接笔记本电脑或台式机进行操作,方便快捷,性能稳定。

  • 新型高保真线性功放

    输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

  • 高性能主机

    输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

  • 软件功能强大

    可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。可方便进行三相差动保护测试。

  • 具有独立专用直流电源输出

    设有一路110V及220V专用直流电源输出。

  • 接口完整

    装置带有USB通讯口,可与计算机及其它外部设备通信。

  • 完善的自我保护功能

    散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

咨询热线:400-8818-755
  • 产品概述
  • 技术参数
  • 扩展资料
产品概述
执行标准:DL/T624-1997

国电西高是国内最早研发生产继保测试仪的厂家,从1990年开始推出各系列继保测试仪,最新推出GDJB系列继保测试仪,稳定可靠。自动判断过流、过压、过载、短路、温度过高、数据异常及误操作告警提示。六相微机继电保护测试仪:六路电流输出、六路电压输出;三相微机继电保护测试仪:三路电流输出、五路电压输出;两种类型均有八路开入量、四路开出量。

GDJB系列继电保护微机型测试装置是我公司的最新产品,它在参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上,广泛听取用户意见,认真总结前几代产品的开发、生产经验,并采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试,广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。

产品特点
  • 电压电流输出灵活组合

    输出达4相电压3相电流,可任意组合实现常规4相电压3相电流型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

  • 操作方式

    装置直接外接笔记本电脑或台式机进行操作,方便快捷,性能稳定。

  • 新型高保真线性功放

    输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

  • 高性能主机

    输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

  • 软件功能强大

    可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。可方便进行三相差动保护测试。

  • 具有独立专用直流电源输出

    设有一路110V及220V专用直流电源输出。

  • 接口完整

    装置带有USB通讯口,可与计算机及其它外部设备通信。

  • 完善的自我保护功能

    散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

技术参数

交流电流输出

输出精度

0.2 级

相电流输出(有效值)

0 ~ 40A

三并电流输出(有效值)

0 ~ 120A

相电流长时间允许工作值(有效值)

10A

相电流最大输出功率

420VA

三并电流最大输出时最大输出功率

900VA

三并电流最大输出时允许工作时间

10s

频率范围(基波)

20 ~ 1000Hz

谐波次数

1 ~ 20 次

直流电流输出

输出精度

0.2 级

电流输出

0 ~± 10A / 每相, 0 ~± 30A / 三并

最大输出负载电压

20V

交流电压输出

输出精度

0.2 级

相电压输出(有效值)

0 ~ 120V

线电压输出(有效值)

0 ~ 240V

相电压 / 线电压输出功率

80VA/100VA

频率范围(基波)

20 ~ 1000Hz

谐波次数

1 ~ 20 次

直流电压输出

输出精度

0.2 级

相电压输出幅值

0 ~± 160V

线电压输出幅值

0 ~± 320V

相电压 / 线电压输出功率

70VA / 140VA

开关量输入

8 路

空接点: 1 ~ 20mA , 24V

电位接点接入:“ 0 ”: 0 ~ +6V ; “ 1 ”: +11 V ~ +250V

开关量输出

4 对

DC : 220V / 0.2A ; AC : 220V / 0.5A

时间测量

测量范围 1ms ~ 9999s 测量精度 1mS

外形尺寸

410×360×200mm ³

单机重量

20kg

供电电源

AC 220V ± 10% , 50 / 60Hz

环境温度

-10 ℃ ~ +50 ℃
