GDHB微机保护装置摸拟实训系统
GDHB

微机保护装置摸拟实训系统

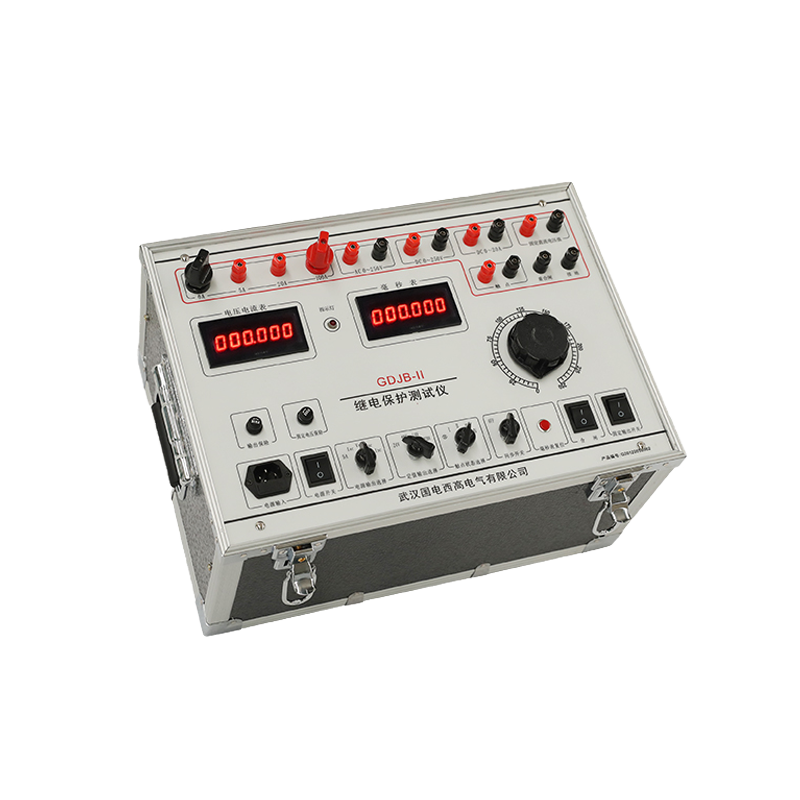

 相关产品
Related Products


GDHB微机保护装置摸拟实训系统 是综合了目前高等院校《继电保护》、《电气设备》、《自动装置》、《工厂供电》、《电力系统微机保护》等多门专业课程中的教学内容,结合生产实际应用和发展,设计开发的新颖实验装置。它能对发电厂、变电所及工厂中常用的继电保护、电气二次控制回路及自动装置等教学内容进行操作实验,能以真实直观的实验教学形式对学生进行专业技能训练。本装置的优点是设备器件利用率高,实验教学系统性强,占用实验场地少,性价比高等优点。

装置采用集成式分布结构,可根据实验内容进行组合,安装使用方便。实验仪表精度高,具有数字化、智能化及人机对话等功能,用户根据需要进行选择。装置对控制屏及测量部件所涉及的电源、仪器仪表等均采取可靠的保护,同时还设置了可靠的人身安全保护体系,避免因学生在实验中的误操作而造成实验系统的损坏和人身伤害。


产品参数


主要技术参数:

(一)系统电源
1.交流电流输出: 6路,每路30A/420VA ;3路,每路60A/450VA
2.交流电压输出: 6路,每路120V/80VA
3.交流输出精度: <0.2%(主量程范围内)
4.直流电流输出: 3路,每路±10A/200VA
5.直流电压输出: 3路,每路±160V/70VA
6.直流输出精度: <0.2%(主量程范围内)
7.相    位:0~360°
8.相位精度:0.2°
9.叠加谐波:2~20次
10.输出频率:0~1000Hz
11.频率精度:<0.001Hz
12.开 入 量:10路(可扩展)
13.开 出 量:8对(可扩展)
14.独立直流:DC110V/220V,额定电流1.5A
(二)变压器差动模拟保护装置
保护配置
1.差动速断保护;
2.比率差动保护;
3.中、低侧过流保护;
4.TA断线判别。
差动保护
1.整组动作时间
a)差动速断 <20ms(1.5倍整定值)
b)比率差动      <35ms(2倍整定值,无涌流制动情况下)
2.起动元件
3.差流电流起动元件,整定范围为0.3Ie~1.5Ie,级差0.01Ie(Ie为被保护变压器的额定电流)。
4.变压器各侧电流的平衡系数调整通过软件实现,对Y侧最大平衡系数应小于2.3,对△侧最大平衡系数应小于4。
5.差动速断保护整定范围为4~14Ie。
6.TA断线可通过整定控制字选择闭锁比率差动保护出口或仅发报警信号。
7.电流定值误差<5%
8.比率差动制动系数0.3~0.75可调
9.二次谐波制动系数0.1~0.35可调
后备保护
1.电流定值:0.1In~20In
2.定值误差:< 2.5%
3.时间定值误差:<1%整定值+35ms
(三)线路模拟保护装置
保护配置
1.三段可经复压和方向闭锁的过流保护。
2.三段零序过流保护。
3.过流加速保护和零序加速保护(零序电流可自产也可外加)。
4.过负荷功能(报警或者跳闸)。
5.低周减载功能。
6.低压减载功能。
7.三相一次重合闸。
8.小电流接地选线功能(必须采用外加零序电流)。
9.独立的操作回路。
测控功能
1.15路自定义遥信开入。
2.一组断路器遥控分/合。
3.Iam、Icm、I0、Ua、Ub、Uc、Uab、Ubc、Uca、U0、F、P、Q、COSф共14个遥测量。
4.事件SOE记录等。

过流保护
1.电流定值范围: 0.1In~20In
2.电流定值误差: < 5%
3.电压定值误差: < 5%
4.时间定值范围: 30ms~100S
5.时 间 误 差: 时间定值×1%+35ms
零序保护
1.电流定值范围: 0.02A~12A(外接时)
2.电流定值误差: < 5%
3.时间定值范围: 30ms~100S
4.时 间 误  差: 时间定值×1%+35ms
低频保护
1.频率定值范围: 45~50Hz
2.频率定值误差: 0.01Hz
3.滑差闭锁定值范围: 0.3~10Hz/S
4.时间定值范围: 100ms~100S
5.时间误差: 时间定值×1%+35ms
低压保护
1.电压定值范围: 0.5~0.9Un
2.电压定值误差: < 5%
3.滑差闭锁定值范围: 0.1~1.5Un/S
4.时间定值范围: 100ms~100S
5.时间误差: 时间定值×1%+35ms

重合闸
1.时间定值范围: 0.0~9.9S
2.时间误差: 时间定值×1%+35ms
遥信开入
1.分辨率:    <1ms
2.信号输入方式: 无源接点
遥测量计量等级
1.电流: 0.2级

2.其他: 0.5级
