GDFR-C系列
售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

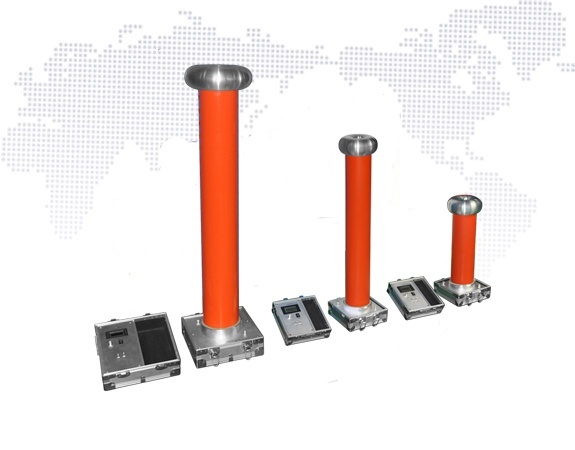

GDFR-C型系列交直流分压器又称高压数字高压表或阻容分压器,客户可根据所测量电压精度要求,来选择不同的准确度。阻容分压器_阻容分压器价格_阻容分压器厂家-国电西高
该系列最高准确度分别为:AC:0.5%/DC:0.5%,若需更高准确度,可选择我公司的高精度、高稳定度的交流标准核查器和直流核查器;采用电位屏蔽式高压测量装置,是我公司最新研发的产品,与其他公司同类产品相比,国电西高采用美国进口的填充介质,内部采用多种专利屏蔽技术,使该系列产品有更长的使用寿命和更高的稳定性,在该领域拥有绝大部分的市场占用量和市场美誉度。
产品特点
基本 型号 |
GDFR-10 |
GDFR-100 |
GDFR-150 |
GDFR-200 |
GDFR-300 |
GDFR-400 |
GDFR-500 |
||||||||||||||||
电压等级( kV ) |
10 |
100 |
150 |
200 |
300 |
400 |
500 |
||||||||||||||||
交流频率( Hz ) |
工频 |
||||||||||||||||||||||
精度等级 |
基本型 准确度 |
AC : 1.5% /DC : 1.0% |
|||||||||||||||||||||
G 型准确度 |
AC : 1.0% /DC : 0.5% |
||||||||||||||||||||||
H 型准确度 |
AC : 0.5% /DC : 0.5% |
||||||||||||||||||||||
阻抗( MΩ ) |
640 |
1280 |
2000 |
2640 |
4000 |
5360 |
8000 |
||||||||||||||||
电容量( pF ) |
500 |
250 |
400 / 160 |
300 |
200 |
300 |
400 |
||||||||||||||||
分压比 |
1000:1 或 10000:1 特殊比例可定做 |
||||||||||||||||||||||
高度( mm ) |
520 |
850 |
950 |
1420 |
1750 |
2350 |
4500 |
||||||||||||||||
尺寸( mm ) |
150×150 |
160×160 |
350×350 |
350×350 |
800×800 |
1000×1000 |
1400×1400 |
||||||||||||||||
电缆阻抗( Ω ) |
75 |
||||||||||||||||||||||
量程范围 |
1 、分高低两个量程 2 、低量程 :0 ~ 20 kV 3 、高量程 :20kV- 标称额定电压 |
1 、低量程 :0 ~ 200 kV , |
|||||||||||||||||||||
电缆长度(米) |
4 |
4 |
6 |
6 |
10 |
10 |
20 |
||||||||||||||||
重量( kg ) |
6.5 |
9.5 |
12.5 |
14.5 |
27 |
120 |
120 |
||||||||||||||||
填充介质 |
聚氨酯发泡剂 |
||||||||||||||||||||||
使用温度范围 |
0℃ ~ 45℃ |
||||||||||||||||||||||
相对湿度 |
<85%RH, 无凝露 |
||||||||||||||||||||||
海拔高度 |
<1500 米,高海拔地区可以定做 |
||||||||||||||||||||||
使用场所限制 |
户内使用或晴朗天气条件下户外使用 |
