超低频耐压试验装置做发电机耐压试验有何意义

　　发电机在负载运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化，其中包括整体劣化和部分劣化，形成缺陷。发电机进行耐压试验是鉴定发电机绝缘强度有效和直接的方法，是预防性试验的一项重要内容。因此耐压试验也是保证发电机安全运行的一种重要手段。

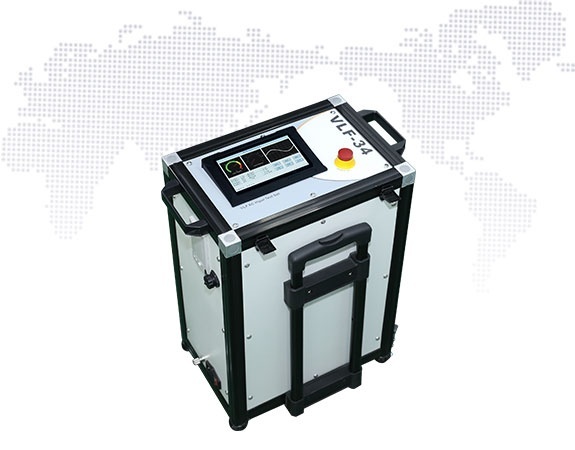

国电西高VLF-34  0.1Hz程控超低频耐压试验装置（高压发生器）

　　对发电机的超低频耐压试验操作方法与以上对电缆的操作方法类似。下面國电西高就不同的地方作重点补充说明。

　　1、在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频超低频耐压试验装置（高压发生器）对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。

　　在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；

　　而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。

　　2、连线方法：试验时应分相进行，被试相加压，非被试相短接接地。

　　3、按照有关规程的要求，试验电压峰值可按如下公式确定：Umax＝√2βＫUo

　　公式中Umax：为0.1Hz试验电压的峰值（kV）

　　Ｋ：通常取1.3～1.5一般取1.5

　　Uo：发电机定子绕组额定电压（kV）

　　β：0.1Hz与50Hz电压的等效系数，按我国规程的要求,取1.2

　　例如：额定电压为13.8kV的发电机，超低频的试验电压峰值计算方法为：

　　Umax＝√2×1.2×1.5×13.8≈35.1(kV)

　　4、试验时间按有关规程进行

　　5、在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认为绝缘耐受住了试验的考验。

　　为了更好地了解绝缘情况，应尽可能全面监视绝缘的表面状态，特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。
