GDHX-500J

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

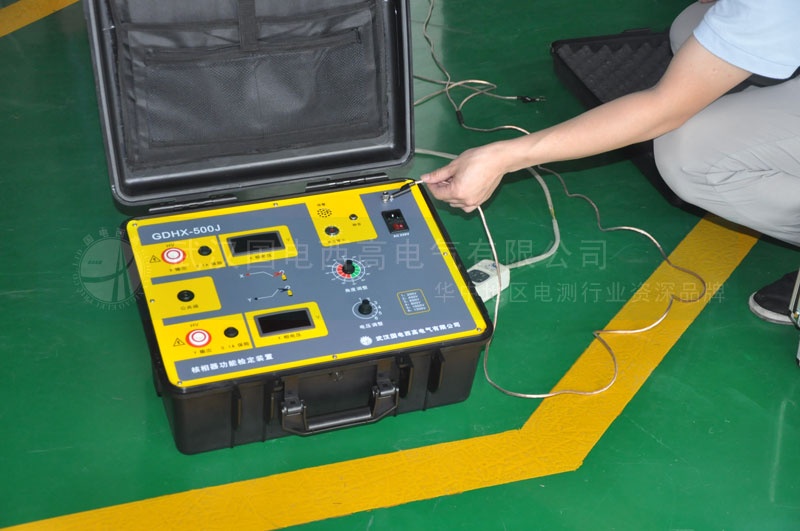

核相器功能检定装置

核相器功能检定装置

在电力系统环网和双电源电力网建设或检修中, 对于闭环点断路器两侧电源核相检查是非常重要的试验项目, 否则可能发生短路, 后果不堪设想。
目前国内高压核相器大部分为无线型,其次为有线型,电压范围涵盖0.4kV~220kV。国内各核相器厂家针对核相器的检验主要通过连接室内低压220V的方法来实现自检,这种方法只能验证核相器的同相检验数据及电池电量状态,而无法实现其他角度的检验工作。另外该方法无法模拟核相器发射装置处于高压状态下的环境,导致高压环境下测量的相位差与低压环境下的数据有差别。

产品特点
  • 能真实模拟现场高压环境,得到被检验仪器的真实测试数据;
  • 可实现高压相位可调,弥补高压源相位单一的空缺;
  • 实现高压线性可调,方便检验核相器在不同高压状态下的测试数据;
  • 可对验电器进行检定测试;
  • 具有可靠的过流、过压保护。

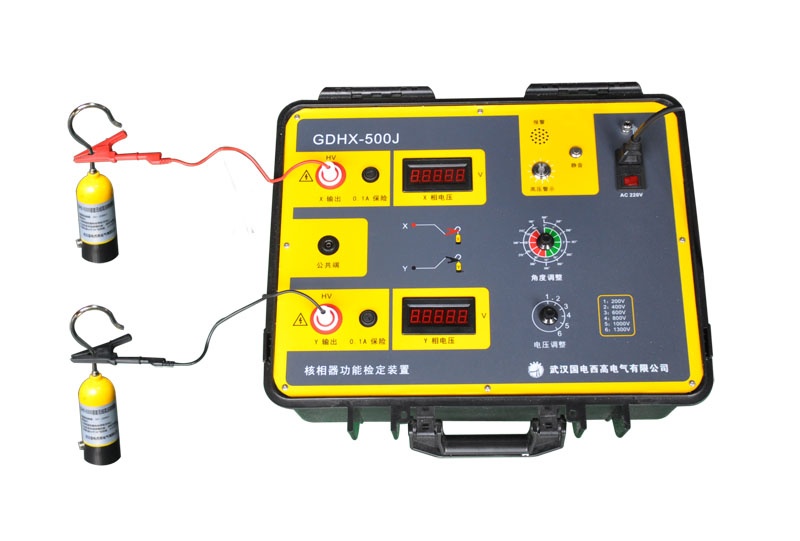

  • GDHX-500J核相器功能检定装置可产生X、Y两路电压同时输出
  • 电压分6档可调,以适应不同厂家的核相器的检测要求。
  • GDHX-500J核相器功能检定装置产生的X、Y两路电压的相位可分为12档可调,已测试核相器的相位误差。
  • X、Y两路电压输出有电压指示且有过流保护。
  • 高压输出工作时有声光报警警示工作人员。
咨询热线:400-8818-755
  • 图文介绍
  • 产品概述
  • 技术参数
  • 扩展资料
国电西高国电西高国电西高国电西高

产品概述

在电力系统环网和双电源电力网建设或检修中, 对于闭环点断路器两侧电源核相检查是非常重要的试验项目, 否则可能发生短路, 后果不堪设想。
目前国内高压核相器大部分为无线型,其次为有线型,电压范围涵盖0.4kV~220kV。国内各核相器厂家针对核相器的检验主要通过连接室内低压220V的方法来实现自检,这种方法只能验证核相器的同相检验数据及电池电量状态,而无法实现其他角度的检验工作。另外该方法无法模拟核相器发射装置处于高压状态下的环境,导致高压环境下测量的相位差与低压环境下的数据有差别。

产品特点
  • 能真实模拟现场高压环境,得到被检验仪器的真实测试数据;
  • 可实现高压相位可调,弥补高压源相位单一的空缺;
  • 实现高压线性可调,方便检验核相器在不同高压状态下的测试数据;
  • 可对验电器进行检定测试;
  • 具有可靠的过流、过压保护。
  • GDHX-500J核相器功能检定装置可产生X、Y两路电压同时输出
  • 电压分6档可调,以适应不同厂家的核相器的检测要求。
  • GDHX-500J核相器功能检定装置产生的X、Y两路电压的相位可分为12档可调,已测试核相器的相位误差。
  • X、Y两路电压输出有电压指示且有过流保护。
  • 高压输出工作时有声光报警警示工作人员。

技术参数

电压输出

X 、 Y 两相电压同时输出(有效值)

200 ~ 1.3kV 精度 5%

电压 6 档

200 、 400 、 600 、 800 、 1000 、 1200 (电压可定制)

相位调整

X 、 Y 两相电压相位

12 档可调,精度 0.2°

12 档相位

0° 、 1° 、 2° 、 3° 、 5° 、 10° 、 15° 、 30° 、 90° 、 120° 、 150° 、 180° (相位可定制)

波形( 高电压输出为正弦波)

波形失真

1%

频率

50Hz 0.1%

外形尺寸

470 x 420 x 210mm ³

单机重量

15kg

供电电源

AC 220V±10% , 50 / 60Hz

环境温度

-10℃ ~ +50℃
