工频耐压试验耐压时间和升压速度次数规定

　　国家标准GB311对高压电器、电流互感器、套管和绝缘子的绝缘结构的耐压时间规定为：

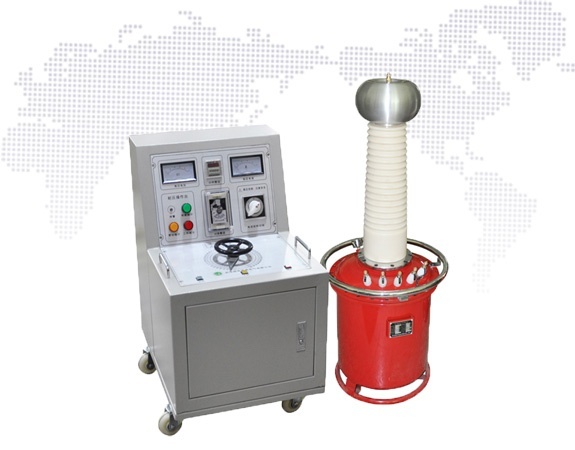

国电西高GDYD-M系列工频耐压试验装置（绝缘耐压试验装置，耐压测试仪）

　　1、绝缘结构如果主要是由瓷质和液体材料组成，则只需进行1分钟耐压试验；

　　2、绝缘结构如果主要是由有机固体材料组成，则需进行5分钟耐压试验；

　　3、由多种绝缘材料组成的电器（如断路器），如在总装前已对其固体部件进行了5分钟耐压试验，则可只对其总装部件进行1分钟耐压试验；

　　4、当电气产品需进行分级耐压试验时，要在每级试验电压耐受了规定时间后（一般耐压时间为1分钟或5分钟）将电压降到零，间隔一定时间（应大于1分钟），再进行下一级耐压试验。

　　对变压器等产品进行感应电压试验时，为了降低激磁电流，可以提高试验电压的频率。试验电压的频率不超过100赫兹时，耐压时间为1分钟；超过100赫兹时，耐压时间t的计算公式为t=60×100/f，f一为试验电压频率Hz；但耐压时间不得少于20秒。

　　工频耐压试验的有关规定，对耐压升压速度的规定

　　在试验电压的40%以下时，升压速度可以是任意的；其后应以每秒为试验电压3%的速度升到试验电压值。保持耐压时间后，应将电压在5秒之内降到试验电压值的25%以下，然后切除电源。

　　工频耐压试验的有关规定，对加压次数的规定

　　1、对高压电气设备进行干燥和淋雨状态下的外绝缘试验时，要求加压三次。三次试验中没有发生贯穿性放电，则认为产品合格。三次试验中若发生一次贯穿性放电，则应再试六次，如不再出现贯穿性放电，也认为试品合格，否则，就认为不合格。

　　2、进行绝缘的研究性试验时，若其放电电压的分散性不大，一般可取5至10次放电电压的算术平均值。若分散性较大，试验次数则应酌量增加。
