电流互感器交接试验项目试验方法

　　电流互感器，配电系统中的电流互感器简称为CT，不论一次电流多大，二次侧一律为5A，它的试验项目和方法有些类同于变压器。

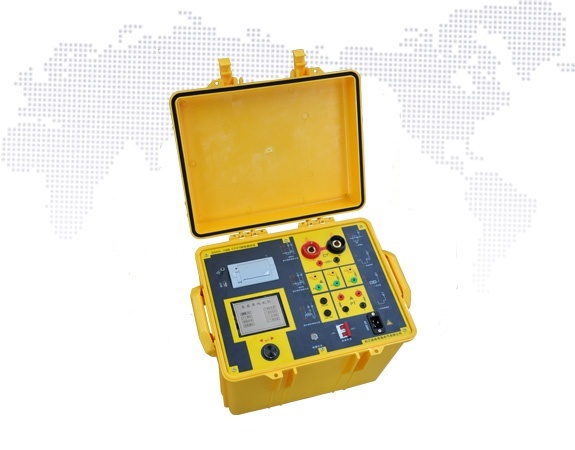

国电西高GDHG-306D互感器综合测试仪

　　电流互感器交接试验项目

　　1）电流互感器线圈直流电阻测试；

　　2）电流互感器变流比测试；

　　3）电流互感器极性试验；

　　4）电流互感器线圈绝缘电阻测试；

　　5）电流互感器交流耐压试验。

　　电流互感器试验具体说明

　　1）电流互感器线圈直流电阻测试方法同变压器。

　　2）电流互感器变流比测试

　　CT一般有两个二次线圈，误差较大的是3级继电保护绕组，误差较小的是0。5级。

　　测量和计量绕组测试时，國电西高可采用变比电桥测试，测量变流比误差和相角误差即比差和角差。

　　在采用比较法测试时，标准电流互感器的精度要求要达到0。2级以上。二次侧和一次侧电流表要求等级用0。5级表，型号误差尽量一致。三块表的读数要同步，电源的波动要小，次大电流调整时动作要快。否则测量结果不准确。

　　3）电流互感器极性测试

　　电流互感器极性试验的方法很多，用直流法很简单实用，就是绕组找同名端。将电池正极瞬间点接在一次绕组上，二次线圈接直流毫安表或毫伏表，通过观察表针的指向确定同名端。当表正向摆动时，电池正极和表正极接线端为同名端。

　　4）电流互感器线圈绝缘电阻测试用2500V数字兆欧表分别测量一次对二次和二次之间的绝缘电阻方法同变压器。

　　5）电流互感器交流耐压试验试验方法同变压器。
