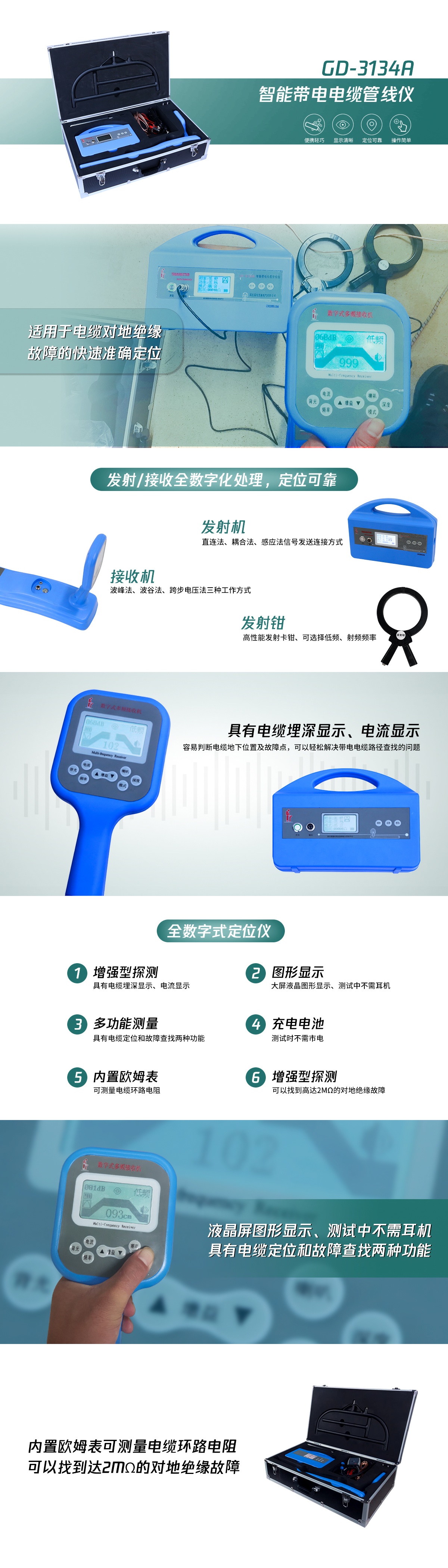

GD-3134A智能带电电缆管线仪
GD-3134A

智能带电电缆管线仪

 相关产品
Related Products


  GD-3134A电缆路径探测仪的研发生产在国内已有三十多年历史,我公司在研发生产地下管线综合探测仪的同时,长期致力于金属管线路由、故障测试技术的服务和研究,为客户解决了很多疑难问题,得到广大用户的信赖和支持,同时我们把现场的问题带了回来,有针对性研究,终于诞生了用户期望的、国内独一的“金属管线综合探测仪”。该产品的研发成功,解决了多年来困扰供电部门带电寻径的问题;解决了故障管线准确路径寻测难的问题;开辟了金属管线寻径新领域,打破了国外产品在中国的垄断。

  自产品推向市场以来,因其功能强大、性能优越已广泛应用于城市供电局、县电力局、铁路供电段、大中型企业(石油、化工、煤矿、电厂、钢厂)、院校、物业小区、城市路灯、高速公路、通信维护等部门。在我们强有力的技术支持下,为供、用电部门快速抢修、快速查找地下管线发挥着应有的作用。

  功能特点

  1:工作原理

  本仪器是以电磁波在传输过程中的反射原理和电磁感应原理为基础,结合数字滤波、无线接收、软件控制而设计的高科技产品。

  电磁感应:其基本工作原理是:由发射机产生电、磁波并通过不同的发射连接方式将发送信号传送到地下被探测金属管线上,金属管线感应到电磁波后,在线缆表面产生感应电流,感应电流就会沿着金属线缆向远处传播,在电流的传播过程中,又会通过该线缆向地面辐射出电磁波,这样当地下金属管线测试仪接收机在地面探测时,就会在地下金属管线正上方的地面接收到电磁波信号,通过接收到的信号强弱变化就能判别地下金属管线的位置和走向。如下图所示:

  此原理实现的条件:首先,要有能发出足够电能的信号源,在具备传输电能的线路中形成电流,电流在流动过程中又在该线周围产生磁场;其次,要有能接收这一特定磁场的电路,把磁场的变化过程以电信号形式显示出来。

  2:仪器特点

  2.1发射机特点

  (1)具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。

  (2)恒功率输出、自动匹配,保证本机工作在最佳状态。内置绝缘回路电阻表功能,自动测量金属管线对地及相间的环路阻抗,可协助判断金属管线绝缘性质。

  (3)查找金属管线路径成功率、测试精度及测试方便程度优于国内任何一种检测设备。

  (4)仪器具有强大的数据处理能力和友好的显示界面

  (5)内置锂电池供电,可在无电源环境测试金属管线的路由,保障日常工作。

  2.2接收机特点

  (1)便携轻巧,使用方便,充电锂电池供电,一人即可操作,使用简单。

  (2)数字化设计,软件控制,性能稳定、可靠。

  (3)所测信息以数字大小、升降光栅长短、声音缓急三种方式提供给操作者,使测试过程轻松自如。

  (4)接收机具有缺电报警和自动关机保护等功能。

  (5)接收机可接A字或探损杆采用跨步电压法定点。

  (6)接收机可配识别接收耦合钳用于管线鉴别

产品参数

【发射机】

输出频率:低频、中频、高频、射频【815 Hz, 8.2 kHz, 32 kHz, 82 kHz】;识别复合频率2~4kHz

输出模式:直连、感应、耦合

时钟精度:≤50ns

输出功率:随匹配负荷1~10 W自动调节,电阻为5-25000 Ω

液晶显示:自动背光照明,图形显示输出能量、数字显示输出功率/电流/电压和回路电阻、运行模式、自检状态、负荷电阻、电压、SS智能识别信号,四向导航键,菜单选择、电压警报、SS智能识别信号、音量、外接电源/充电状态等

操作方式:软按键

输出功率:≥10W

电池型号及寿命:18650锂电池充电组,最大功率连续输出时间>8h

过热过流:自动保护

电池状态:图形显示

卡钳直径:135mm;开口145mm

充电器:AC 100~240 V,50~60Hz

体积:277 mm×227 mm×153 mm

【接收机】

主动频率:低频、中频、高频、射频、工频50Hz【815 Hz, 8.2 kHz, 32 kHz, 82 kHz】;深度及带左/右方向指示

被动式频率:50/60Hz,100Hz,120Hz,RF14~21kHz;不带深度及左/右方向显示

时钟精度:≤50ns

深度范围:0~10m、45度测深、80%测深

测深精度:±2.5%+5厘米 (0~2m)(与现场环境、非同心线的形状、邻近管线的分布等情况有关)

声音指示:随信号强度变化的调频音调,分4阶大小

信号强度指示:液晶显示,声音提示

信号强度表示:条形图、数字量程0~999

增益动态范围:100 dB,自动和手动调节

罗盘方向指示:左右自动指示目标管线位置

液晶显示:VGA高亮度LED,支持强阳光下工作,背光照明,保证夜间正常工作

操作方式:软按键

显示内容:信号强度,深度,电流,频率,电池状态,SS智能信号识别指示,GC罗盘导向指示,DA信号畸变警示,左/右定位导向箭头,信号增益,音量

带电识别:SS智能信号识别指示,GC罗盘导向指示,DA信号畸变警示

电池型号及工作时间:18650锂电池充电组,连续工作>12h

电池状态:连续电量图形显示

体积:650mm×32mm×110 mm

重量:1.6 kg
