电压互感器不能短路、电流互感器不能开路?

阅读次数:

众所周知,电压互感器不能短路运行,电流互感器不能开路运行。一旦电压互感器短路或电流互感器开路,就会损坏互感器或造成危险。
原则上,我们都知道电压互感器和电流互感器都是变压器,但参数不同。那么,为什么变压器不能短路或开路呢?
正常运行时,电压互感器二次线圈相当于开路,阻抗ZL很大,如果二次回路短路,阻抗ZL迅速降小到几乎为零,然后二次回路会产生大量的短路电流,损坏二次设备,还会危及人身安全。电压互感器可以在二次侧安装保险丝,以保护其不受二次侧短路的损坏。如果可能,一次侧还应安装保险丝,以保护高压电网不受互感器高压绕组或导线故障的危及。

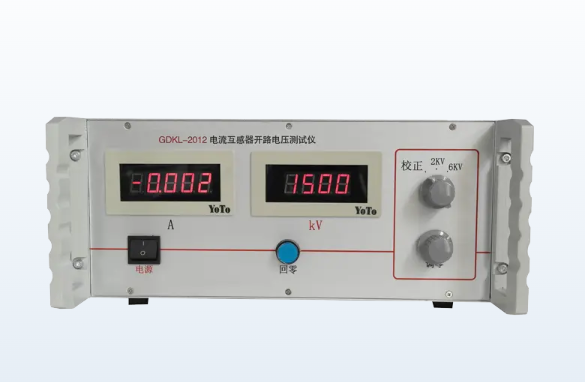

GDKL-2012电流互感器开路电压测试仪

国电西高GDKL-2012流互感器开路电压测试仪




电流互感器正常运行时,阻抗ZL很小,相当于二次线圈在短路状态下运行。二次电流产生的磁通势对一次电流产生的磁势起磁作用。励磁电流很小,铁芯中的总磁通量很小,二次绕组的感应电势不超过几十伏。如果二次侧开路,二次电流等于零,去磁作用消失,但一次线圈ε1保持不变,第一次电流变为励磁电流,导致铁芯内磁通量Φ随着铁芯的急剧增加,铁芯处于高饱和状态。此外,二次绕组的匝数较多,二次绕组两端会产生较高的电压(还可达数千伏),不仅会损坏二次绕组的绝缘,还会严重危及人身安全。因此,绝对不允许电流互感器的二次侧开路。
电压互感器和电流互感器原互感器都是变压器。电压互感器关注电压的变化,电流互感器关注电流的变化。那么为什么电流互感器不能开路运行,电压互感器不能短路运行呢?
正常运行时,ε1和ε2保持不变。电压互感器一次侧并联在电路中,电压相对较高,电流很小,正常运行时二次侧电流也很小,几乎为0,在二次电路中与开路无限阻抗形成相对平衡。当二次侧阻抗迅速减小到短路时,因为ε2保持不变,势必导致二次电流迅速增大,烧坏二次线圈。
同样的道理,在正常运行中,ε1和ε2保持不变。电流互感器一次侧串联在电路中,电流相对较高,电压很小,正常运行时二次侧电压也很小,几乎为0,在二次电路中与短路无限小阻抗形成平衡。当二次电路阻抗迅速增加到开路时,二次电流迅速降到0,一次电流全部转化为励磁电流,导致磁通量迅速增加,达到饱和烧毁互感器。所以同样的变压器,应用不同,结果也会不同。
