局部放电测试仪应注意哪些地方

阅读次数:

局部放电产生的检测信号很弱,仅为微伏量级。就值而言,它很容易被外部干扰信号淹没。因此,必须考虑抑制干扰信号的影响,并采取有效的抗干扰措施。
局部放电试验仪试验中对某些干扰的抑制方法如下:

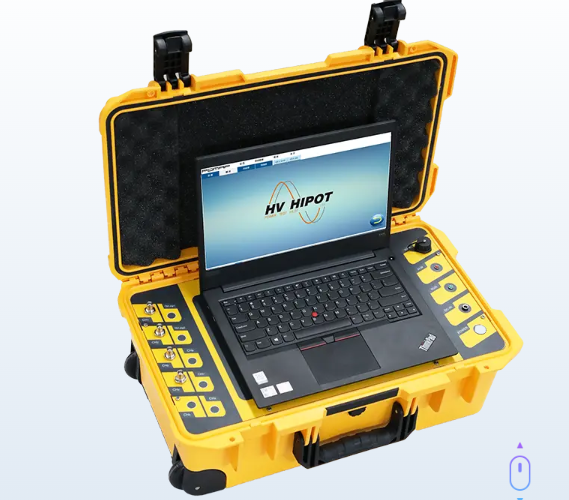

GDPD-414便携式局部放电带电巡检仪

国电西高GDPD-414便携式局部放电带电巡检仪




(1)电源的干扰可以用滤波器抑制。该滤波器应能抑制探测器频宽的所有频率,但可以通过低频试验电压。
(2)接地系统的干扰可以通过单独连接将试验电路连接到适当的接地点来去除。附近所有接地金属均应接地良好,无电位浮动。
(3)放电试验线耦合引入外部干扰源,如高压试验、附近开关操作、无线电发射引起的静电或磁感应和电磁辐射,误认为是放电脉冲。如果不能去除这些干扰信号源,则应对试验线进行处理,使其表面光洁度好,曲率半径大,并进行屏蔽。设计良好的薄金属皮、金属板或钢丝钢需要屏蔽。有时样品的金属外壳应用作屏蔽。如果可能的话,可以建造一个屏蔽实验室。
由于局部放电脉冲信号是一个很微弱的信号,现场电磁干扰会对测量结果产生很大的误差,因此很难准确测量。为了提高测量精度,除上述抗干扰措施外,局放仪还应采取以下措施:
(1)试验中使用的设备应尽量使用无晕设备,特别是试验变压器和耦合电容Ck。
(2)局部放电测试仪滤波器性能好,电源与测量电路高频隔离。
(3)局部放电测试仪的试验时间应尽量选择在干扰较小的时间,如夜间。
