温升试验方法--模拟负载法

阅读次数:

模拟负载法进行干式变压器的温升试验需要分步来进行。首先进行空载试验,让励磁铁芯发热,等到温度稳定后再进行短路试验,直到其温度稳定为止,分别测出在空载试验下的绕组温升和短路状态下的绕组温升。最后根据两个阶段的温升,算出总温升。

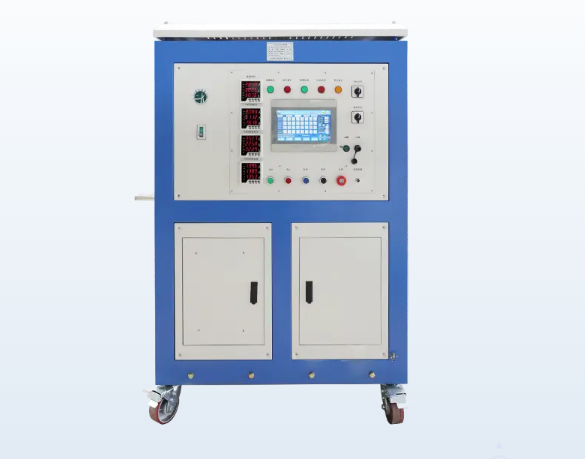

GDSL-A系列三相温升大电流发生器

国电西高GDSL-A系列三相温升大电流发生器




空载温升试验,采用的是一侧开路,另一侧加额定电压的方法。将温度计布置造需要测量的点上,然后让铁芯因为空载损耗而发热,直到保持温度的稳定。由于在空载试验的过程中,绕组并不发热,铁芯和绕组之间的热交换过程并不能有效显示出来,测得的值也只是一个参考值,不能作为实际温升进行考核。当铁芯温度稳定后,再测绕组的温升。
测得的温升是通过测量绕组电阻率的变化而间接得出来的,属于平均温升。其在切断电源后会首先测得一个值,然后每间隔30秒测量一个值,连续测十次,之后每隔10分钟测量一次。所测得值需要采用半对数坐标做出曲线,然后根据外推法测量其瞬时热电阻值。短路温升试验是放在空载温升试验之后进行的。短路温升变压器的接法和空载温升试验是一致的,采用的低压侧短路,高压侧供电。在对测试线路检测完成后,在高压侧施加额定电流,变压器由于绕组短路而发热,等到温升稳定之后,再测试高、低压绕组的热电阻值。
最后,计算出高低压绕组的短路温升,测试方法和计算方法与空载温升试验相同。根据空载时和短路时测得的高低压绕组的温升,来计算出绕组的实际温升。
