为什么要测量电力设备的吸收比?

阅读次数:

吸收比是指:摇动摇表观察示数,摇表以120转/分的速度摇动,计录15秒的读数R15,再计录60秒的读数R60。它的公式如下:
吸收比=R60/R15,应大于等于1.3。

为什么需要测量电力设备的吸收比呢

在测量吸收比时可以判断电力设备的绝缘是否受潮,因为绝缘材料干燥时,泄漏电流成分很小,绝缘电阻由充电电流所决定。在摇到15s时,充电电流仍比较大,这时的绝缘电阻R″15就比较小;摇到60s时,根据绝缘材料的吸收特性,这时的充电电流已经衰减,绝缘电阻R″60就比较大,所以吸收比就比较大。而绝缘受潮时,泄漏电流分量就大大地增加,随时间变化的充电电流影响就比较小,这时泄漏电流和摇的时间关系不明显,这样R″60和R″15就很接近,换言之,吸收比就降低了。
这样,通过所测得的吸收比的数值,可以初步判断电力设备的绝缘受潮。
吸收比试验适用于电机和变压器等电容量较大的设备,应该和设备所处的具体环境相结合来考虑。其判据是,如绝缘没有受潮K≥1.3。而对于容量很小的设备(如绝缘子),摇绝缘电阻只需几秒钟的时间,绝缘电阻的读数即稳定下来,不再上升,没有吸收现象。因此,对电容量很小的电力设备,就用不着做吸收比试验了。
对大容量试品,国内外有关规程规定可用极化指数R10min/R1min来代替吸收比试验。
温度是与绝缘电阻成反比的,温度越高,绝缘电阻越低、导体电阻越大。按通常的经验,中高压电缆在出厂前一般都是经过了严格的局部放电试验,电压试验。所以一般情况下中压电缆能达到几百一千MΩ.kM以上。

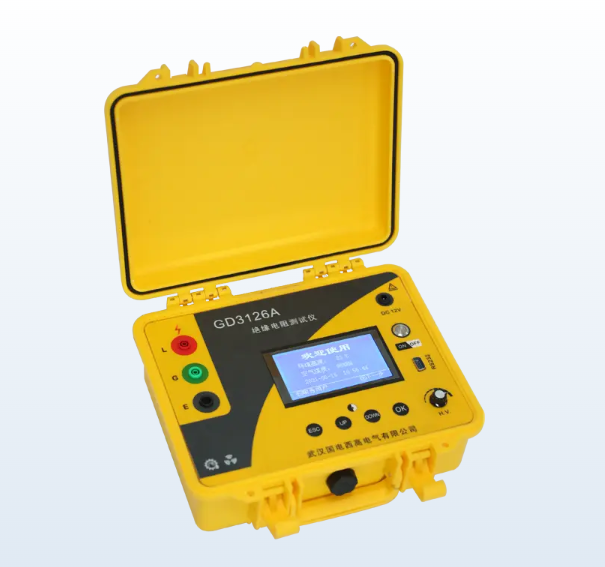

GD3126A/GD3126B智能绝缘电阻测试仪

国电西高GD3126A/GD3126B智能绝缘电阻测试仪

·自动测量R15、R60、R600,计算吸收比、极化指数;
·测量范围较大可到10TΩ,自动切换量程;
·容量大,能满足高压、高阻、大容量负载测试的要求;
·保护功能完善,能承受短路和被测电容残余电压冲击;
·各档位高电压从零连续可调;
·采用数字处理技术,抗干扰性强,可在强电磁干扰环境下测量;
·自动测量环境温度、空气湿度及测试时间;
