短路阻抗和负载阻抗

　　短路阻抗又称电压阻抗，是衡量变压器的并列运行和经济能效的重要参考依据。

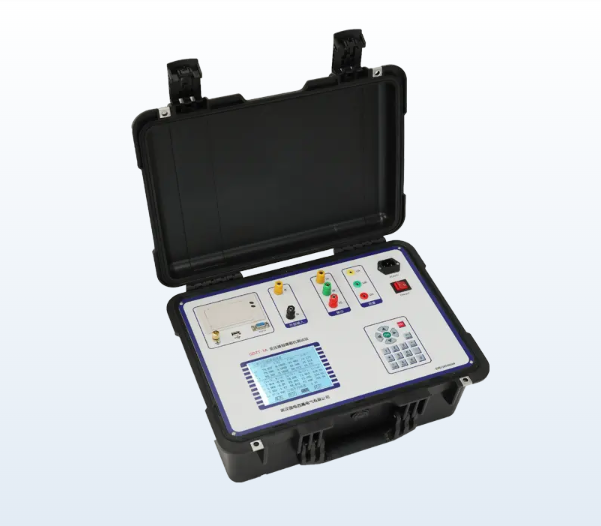

　　变压器短路阻抗和负载阻抗采用变压器空负载测试仪进行测量，短路阻抗测量时，将变压器的二次侧短路，一次侧施加电压，将其转换成额定电压的百分数，即短路阻抗，负载阻抗与短路阻抗的测试方法正好相反，是在二次侧施加电压，一次侧短路。

　　加压方式是逐步加压，电压从低压侧加上的电压并逐步升高，至到高压侧电流达到额定值时为止。

　　阻抗电压对变压器的影响

　　变压器的阻抗电压越大，则变压器二次侧发生短路时，流经变压器的短路电流越小，对变压器的冲击越轻，所以目前业主对变压器制造时最低短路阻抗值均有要求，但变压器的阻抗电压增加，对制造工艺有较高要求；

　　当变压器满载运行时，短路阻抗的高低对二次侧输出电压的高低有一定的影响，短路阻抗小，电压降小，短路阻抗大，电压降大。当变压器负载出现短路时，短路阻抗小，短路电流大，变压器承受的电动力大。短路阻抗大，短路电流小，变压器承受的电动力小。

　　变压器阻抗电压的要求值

　　变压器的短路阻抗与负载阻抗试验结果与出厂值相差在±5%范围内，与三相或三相组平均值相差在±2%范围内。
