励磁特性试验

　　什么是励磁特性

　　励磁特性又称“伏安特性”，它是电流互感器和电压互感器共有的基本概念，伏就是电压（U），A就是电流（I）。

　　电流互感器伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压所产生的关系曲线，也就是测量铁芯的磁化曲线。

　　励磁特性试验目的

　　测量电流互感器励磁特性的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算5%，10%误差曲线，判断互感器二次绕组有无匝间短路的情况。

　　励磁特性试验怎么测量

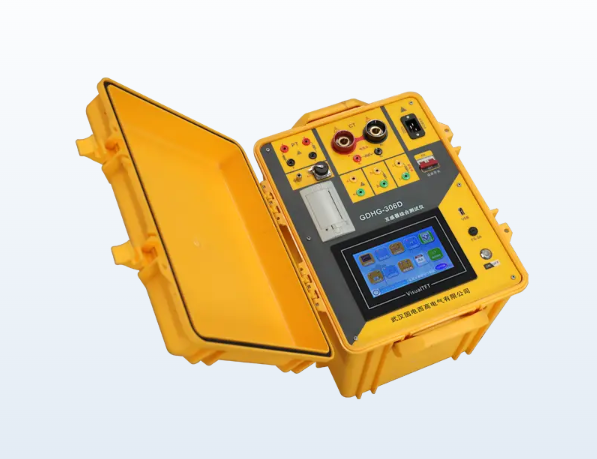

　　励磁特性的测量采用伏安特性测试仪（推荐产品）测量，试验前将电流互感器的二次连接线和接地线拆除，一次侧保持开路状态，从二次侧施加测试信号，测试完成后自动计算电流与电压值，并且绘制UI的关系曲线。

　　励磁特性试验结果及要求

　　互感器的励磁特性周期没有明确的规定，一般建议用户在必要时测量，测量结果与同类互感器特性曲线或制造厂提供的特性曲线相比较，应无明显差别。

　　对于多抽头电流互感器可在使用抽头或最大抽头测量励磁特性。
