变压器空载试验和负载试验目的

　　变压器的损耗是变压器的重要性能参数，一方面表示变压器在运行过程中的效率，另一方面表明变压器在设计制造的性能是否满足要求。变压器空载损耗和空载电流测量、负载损耗和短路阻抗测量都是变压器的例行试验。

　　变压器的空载试验就是从变压器任一组线圈施加额定电压，其它线圈开路的情况下，测量变压器的空载损耗和空载电流。空载电流用它与额定电流的百分数表示。

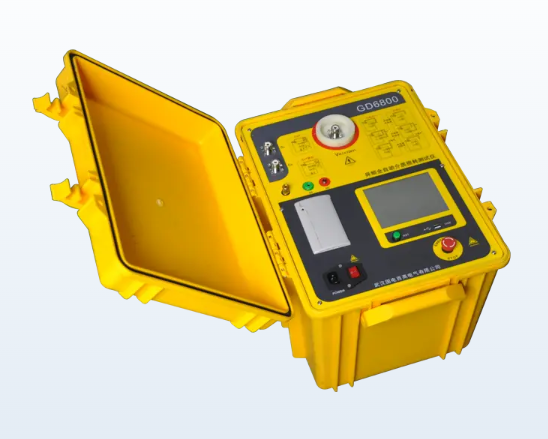

 GD6800异频全自动介质损耗测试仪

　　1、空载试验是测量额定电压下的空载损耗和空载电流，试验时高压侧开路，低压侧加压，试验电压是低压侧的额定电压，试验电压低，试验电流为额定电流百分之几或千分之几。

　　2、变压器空载试验的电源容量的选择：保证电源波形失真不超过5％，试品的空载容量应在电源容量的50以下；采用调压起加压，空载容量应小于调压器容量的50％；采用发电机组试验时，空载容量应小于发电机容量的25％。

　　空载试验的试验电压是低压侧的额定电压，变压器空载试验主要测量空载损耗。空载损耗主要是铁损耗。铁损耗的大小可以认为与负载的大小无关，即空载时的损耗等于负载时的铁损耗，但这是指额定电压时的情况。如果电压偏离额定指，由于变压器铁芯中的磁感应强度处在磁化曲线的饱和段，空载损耗和空载电流都会急剧变化，因此，空载试验应在额定电压下进行。

　　注意：在测量大型变压器的空载或负载损耗时，因为功率因数很低，可达到cosφ小于和等于0.1。所以一定要求采用低功率因数的瓦特表。

　　3、通过空载试验可以发现变压器以下缺陷：硅钢片间绝缘不良。铁芯极间、片间局部短路烧损，穿芯螺栓或绑扎钢带、压板、上轭铁等的绝缘部分损坏、形成短路，磁路中硅钢片松动、错位、气隙太大，铁芯多点接地，线圈有匝间、层间短路或并联支路匝数不等、安匝不平衡等，误用了高耗劣质硅钢片或设计计算有误。
