电力变压器变比、极性和组别试验方法

　　电力变压器线圈的一次侧和二次侧之间存在着极性关系，若有几个线圈或几个电力变压器进行组合，都需要知道其极性，才可以正确运用。对于两线圈的电力变压器来说，若在任意瞬间在其内感应的电势都具有同方向，则称它为同极性或减极性，否则为加极性。电力变压器联结组是电力变压器的重要参数之一，是电力变压器并联运行的重要条件，在很多情况下都需要进行测量。

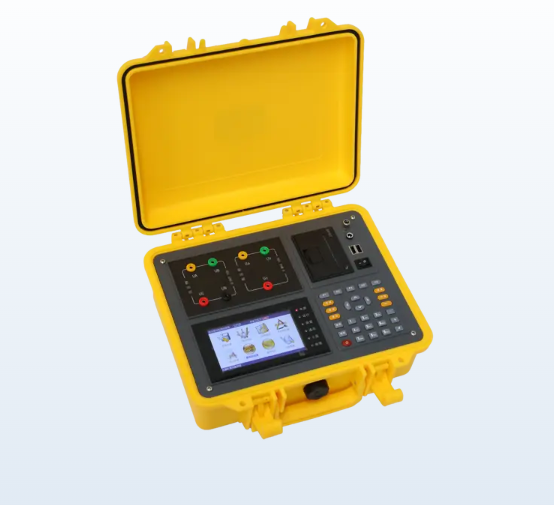

GDB-P全自动变比组别测试仪

　　一、电力变压器极性组别和电压比试验的目的和意义

　　在电力变压器空载运行的条件下，高压绕组的电压和低压绕组的电压之比称为电力变压器的变压比：

　　K＝U1／U2

　　电压比一般按线电压计算，它是电力变压器的一个重要的性能指标，测量电力变压器变比的目的是：

　　1.保证绕组各个分接的电压比在技术允许的范围之内；

　　2.检查绕组匝数的正确性；

　　3.判定绕组各分接的引线和分接开关连接是否正确。

　　二、电力变压器极性组别和电压比试验方法

　　1.直流法确定电力变压器的极性

　　测量电力变压器绕组极性的方法有直流法和交流法。

　　直流法：用一节干电池接在电力变压器的高压端子上，在电力变压器的二次侧接上一毫安表或微安表，实验时观察当电池开关合上时表针的摆动方向，即可确定极性。

　　2.直流法确定电力变压器的组别；

　　3.用全自动变比组别测试仪测量变压比。
