交流耐压和直流耐压的特点及区别

阅读次数:

  绝缘预防性试验是保证设备安全运行的重要措施,通过耐压试验,掌握设备绝缘状况,及时发现绝缘内部隐藏的缺陷,做好及时防范的准备,以免发生危险。交流耐压和直流耐压都是耐压试验,也是测试电力设备中绝缘强度的常用方法。

  绝缘预防性试验

  电气设备绝缘预防性试验是保证设备安全运行的重要措施,通过试验,掌握设备绝缘状况,及时发现绝缘内部隐藏的缺陷,并通过检修加以消除,严重者必须予以更换,以免设备在运行中发生绝缘击穿,造成停电或设备损坏等不可挽回的损失。

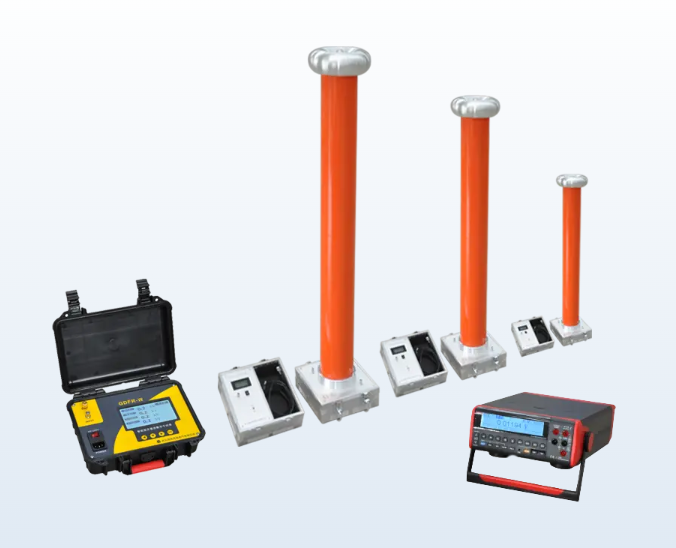

GDFR-C1-H系列高精度交直流分压器


  绝缘预防性试验可分为两大类:

  一类是非破坏性试验或称绝缘特性试验,是在较低的电压下或用其他不会损坏绝缘的办法来测量的各种特性参数,主要包括测量绝缘电阻、泄漏电流、介质损耗角正切值等,从而判断绝缘内部有无缺陷。实验证明,这类方法是行之有效的,但目前还不能只靠它来可靠的判断绝缘的耐电强度。

  另一类是破坏性试验或称耐压试验,试验所加电压高于设备的工作电压,对绝缘考验非常严格,特别是揭露那些危险性较大的集中性缺陷,并能保证绝缘有一定的耐电强度,主要包括直流耐压、交流耐压等。耐压试验的缺点是会给绝缘造成一定的损伤。

  直流耐压试验

  直流耐压试验电压较高,对发现绝缘某些局部缺陷具有特殊的作用,可与泄漏电流试验同时进行。直流耐压试验与交流耐压试验相比,具有试验设备轻便、对绝缘损伤小和易于发现设备的局部缺陷等优点。与交流耐压试验相比,直流耐压试验的主要缺点是由于交、直流下绝缘内部的电压分布不同,直流耐压试验对绝缘的考验不如交流更接近实际。

  直流耐压试验对交联电力电缆的影响

  交联聚乙烯绝缘材料是交联聚乙烯塑料经交联工艺而生成的,属整体型绝缘材料,其介电常数为2.1—2.3,且一般不受温度变化的影响。在直流电压下,绝缘层中的电场强度是按照绝缘电阻率的正比例分配的,且绝缘电阻率分布是不均匀的(在交联聚乙烯塑料生产过程中,因工艺原因不可避免的在主料中有杂质存在,他们具有较小的绝缘电阻率,且沿绝缘层径向分布,分布不均匀),所以交联聚乙烯绝缘在交、直流电压下电场分布是不同的,导致了击穿特征的不一致。直流耐压试验不仅不能有效地发现交联聚乙烯绝缘材料中的水树枝等绝缘缺陷,而且由于空间电荷的作用,使原来存在的绝缘内部弱点进一步发展、扩大,使绝缘性能逐渐衰减形成绝缘内部劣化的积累效应,容易造成电缆在交流电压作用下,某些不应发生问题的地方投运不久就发生放炮。此外,电缆的某些部分,如电缆头、中间头,在交流电压下,存在某些缺陷,在直流耐压试验时却不会击穿。

  交流耐压试验

  交流耐压试验对绝缘的考验非常严格,能有效地发现较危险的集中性缺陷。它是鉴定电气设备绝缘强度最直接的方法,对于判断电气设备能否投入运行具有决定性的意义,也是保证设备绝缘水平、避免发生绝缘事故的重要手段。

  交流耐压试验有时可能使绝缘中的一些弱点更加发展,因此在试验前必须对试品先进行绝缘电阻、吸收比、泄漏电流和介质损耗等项目的试验,若试验结果合格方能进行交流耐压试验。否则,应及时处理,待各项指标合格后再进行交流耐压试验,以免造成不应有的绝缘损伤。
