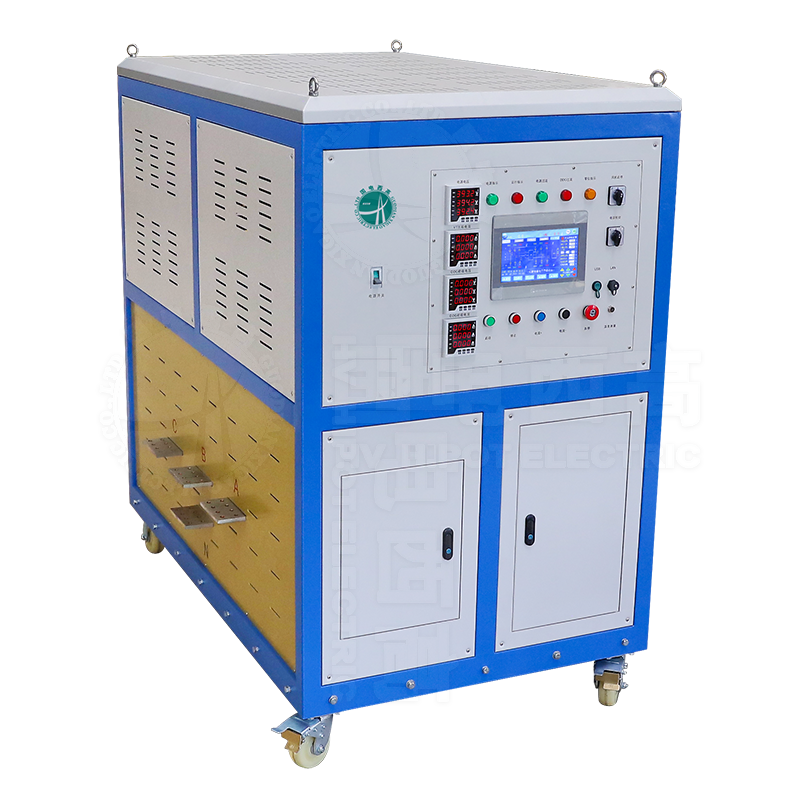

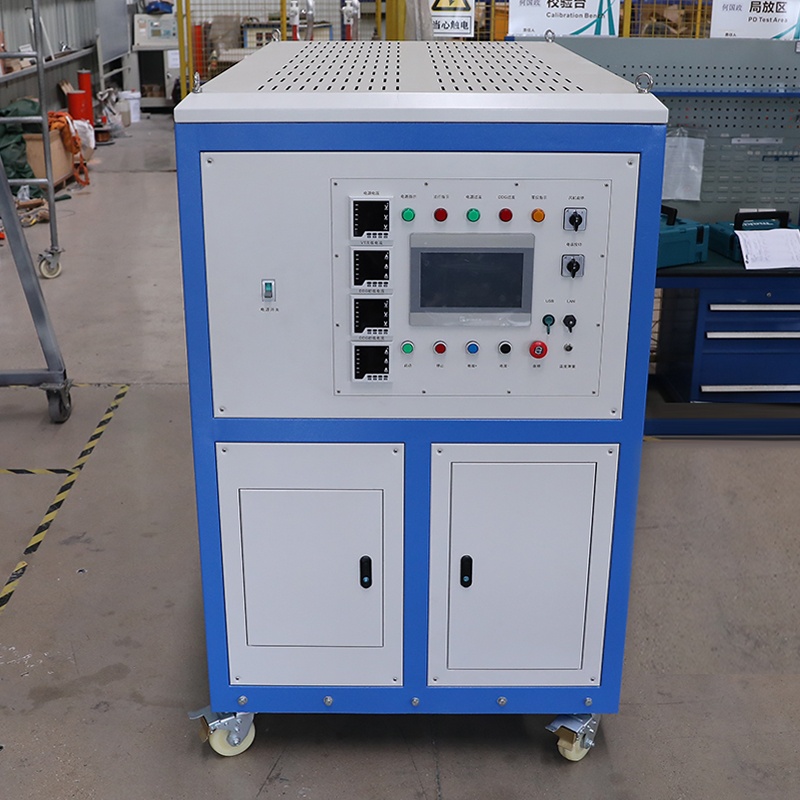

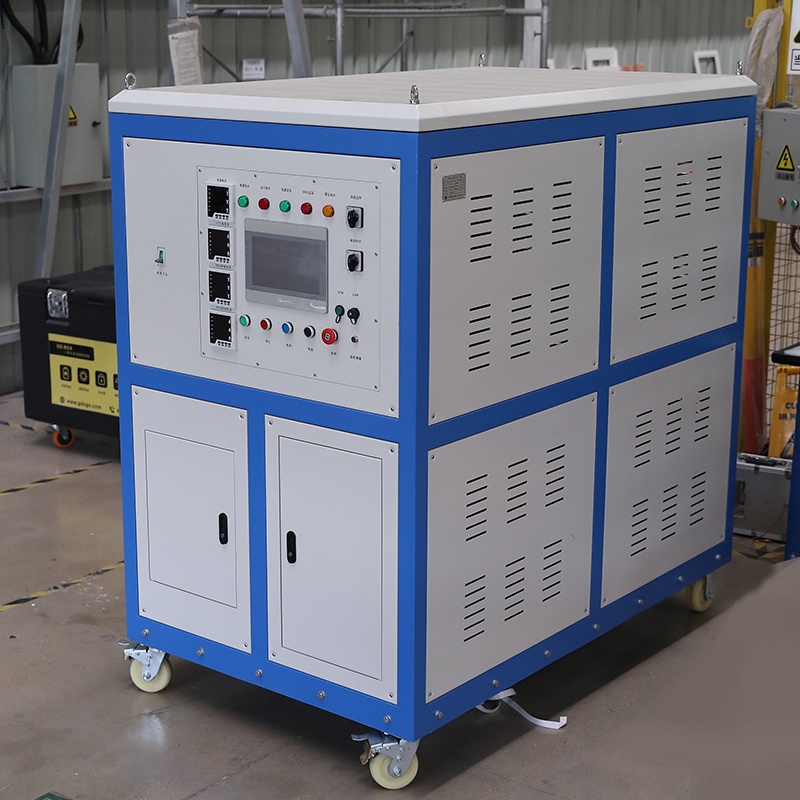

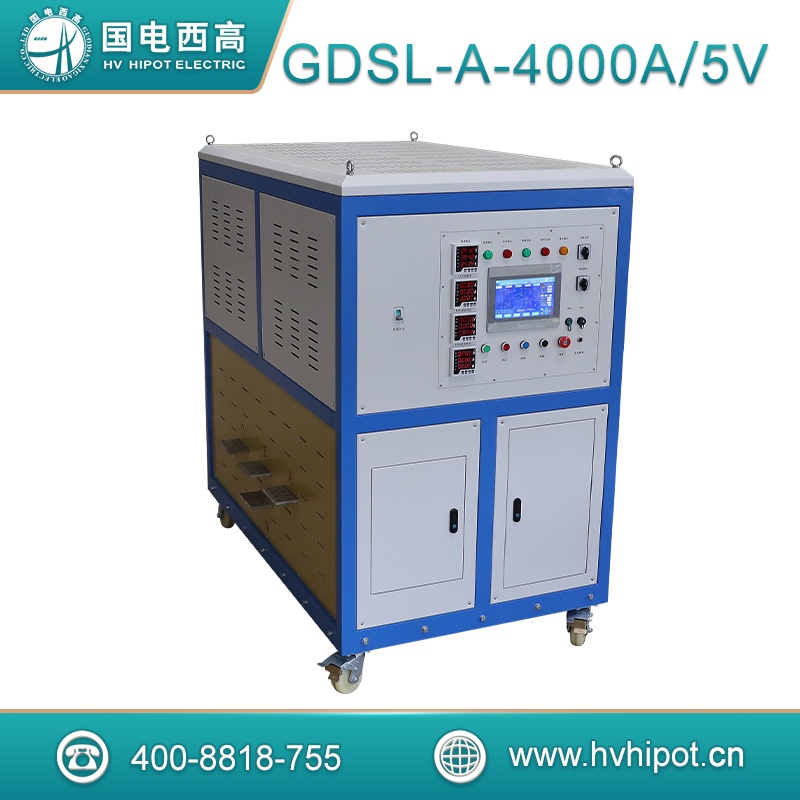

GDSL-A-4000A 智能三相大电流试验装置，采用PLC与19寸工业平板电脑作为控制系统，可实现手自一体的大电流检测设备。该发生器能够实现三相4000A电流输出，64路温度采集。能够将采集的温度与电流使用曲线图的方式进行显示。并能将所采数据导出CSV文件，方便在电脑上进行分析处理。同时设备具有完善的保护措施。
功能特点
标配19寸工业平板电脑、可编程控制器PLC自动化控制。
电流、温度、时间、状态信息及系统状态信息等数据大屏液晶显示，读数清晰、直观；
界面清晰明了，操作简单，可适应多种应用场合；
操作直观，键盘与鼠标操作，快捷，易上手。
当设置成自动升流时，三相输出电流自动调整平衡，精度易于控制；
多通道数据记录仪通道多路温度采集，丰富的显示画面，操作方面，精确可靠；
自动计时功能，自动控制时三相输出电流平衡后，开始计时，当计时时间到，显示试验结果，设备自动回到零位；
手动控制模式：电流的增加/减少由鼠标点击相应按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；
面板设有紧急按钮，当设备出现异常时，可迅速切断控制电源；
当环境温度和机内温度偏高时，可以打开面板风机开关，给设备散热；
对于不同的负载，可实现手动无功补偿。
出现过流等故障时，保护即时，准确，可靠；
采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。
|
接触式调压器 |
|
|
输入电压 |
AC380V±10% 50Hz±1 |
|
额定容量（常用参数） |
24kVA*3 |
|
输出电压 |
0-430V |
|
输入电流 |
AC 0 ～ 63.2A*3 |
|
输出电流 |
AC 0 ～ 55.8A*3 |
|
电压表测量精度 |
0.5 ％FS ± 3 字 |
|
电流表测量精度 |
0.5 ％FS ± 3 字 |
|
输出电流测量精度 |
2.0 ％FS ± 5 字 |
|
大电流变压器 |
|
|
输出容量 |
24kVA*3 |
|
输入电压 |
400V |
|
输入电流 |
60A*3 |
|
输出电压 |
6V |
|
输出电流 |
4000A |
|
测量电流互感器 |
|
|
一次电流 |
4000A |
|
二次电流 |
5A |
|
一二次耐压 |
3KV |
|
工作电压 |
0.66KV |
|
额定负荷 |
20/5VA |
|
准确度等级 |
0.5级 |
|
结构 |
空气绝缘干式结构 |
|
绝缘水平 |
一次及二次绕组工频耐压3KV/1min |
|

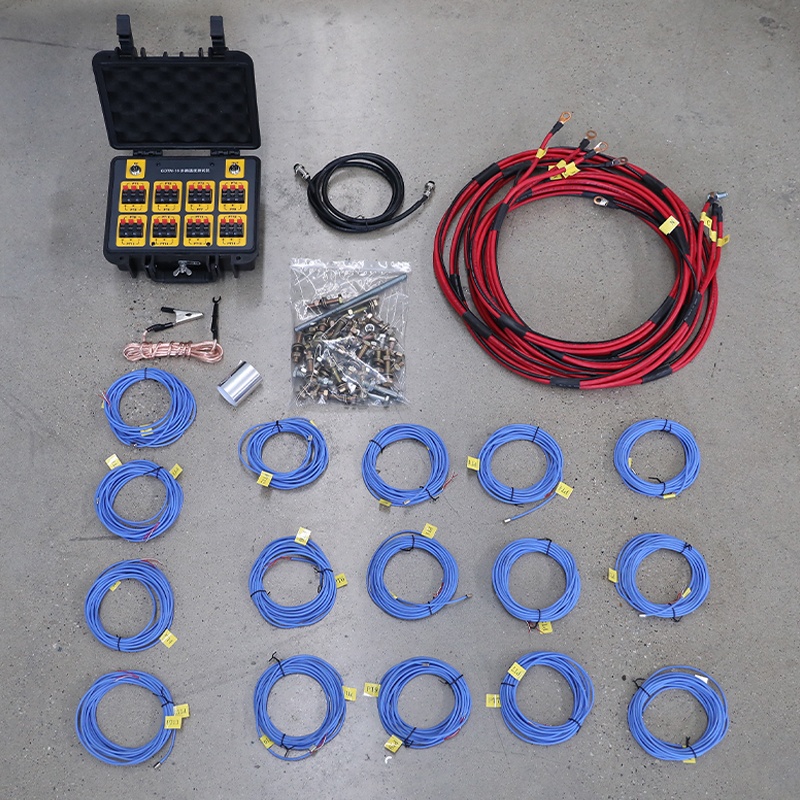

多路温度巡检仪 |
|
|
测量通道 |
可同时测量64个输入通道 |
|
测量量程 |
-200-600℃ |
|
测量精度 |
0.1%±0.5℃ |
|
信号传输方式 |
有线传输与PC机软件后台通讯 |
|
传感器类型 |
热电阻PT100 |
|
测量分辨力 |
1/60000,24位AD转换器 |
|
输出电流方式 |
真有效值自动可调 |
|
结构形式 |
一体式 |
|
保护装置 |
过流、过热 |
|
工作时间 |
24小时 |
|
冷却方式 |
自然冷却+强制风冷 |
|
规格尺寸 |
1240*1750*1740 |
