GDCY-200kV/10kJ 冲击电压发生器适用于20kV及以下电压等级的空气间隙、开关柜、套管、电力变压器等试品的雷电冲击电压试验。

使用条件
海拔高度：不超过1000米
环境温度：-5℃-- +40℃
相对湿度：不大于85%
最大日温差：25℃
使用环境：户内
无导电尘埃
无火灾及爆炸危险
无腐蚀金属和绝缘的气体
电源电压的波形为正弦波，波形畸变率<5%
接地电阻不大于0.5Ω
对周围安全距离不小于3米

遵循标准
GB/T 311.1-1997 高压输变电设备的绝缘与配合
GB/T 16927.1 高电压试验技术第一部分一般试验要求
GB/T 16927.2 高电压试验技术第二部分测量系统
GB/T 16896.1 高电压冲击试验用数字记录仪
ZBF 24001 冲击电压试验实施细则
JB/T 7616 高压线路绝缘子陡波冲击耐受试验
DL/T 557 高电压线路绝缘子陡波冲击试验、定义、试验方法和判据
GB7449 电力变压器和电抗器的雷电冲击和操作冲击的试验导则
GB1094.3—03 电力变压器第三部分绝缘水平和绝缘试验

DL/T848.5 高压试验装置通用技术条件第5部分：冲击电压发生器

产品参数

直流充电装置
① 充电变压器采用全绝缘结构，原边电压220V，副边电压65KV，容量6KVA。
② 硅整流器反向电压200KV/100mA。
③ 采用恒流充电方式，充电保护电阻阻值13kΩ左右。
④充电保护电阻阻值15kΩ左右。
⑤装有接地电磁铁二只。

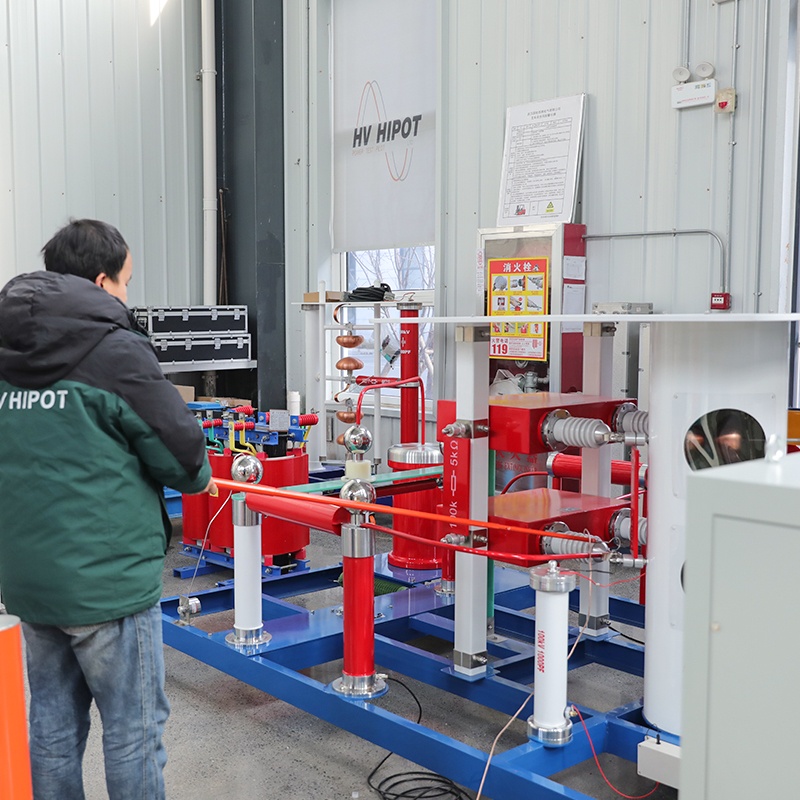

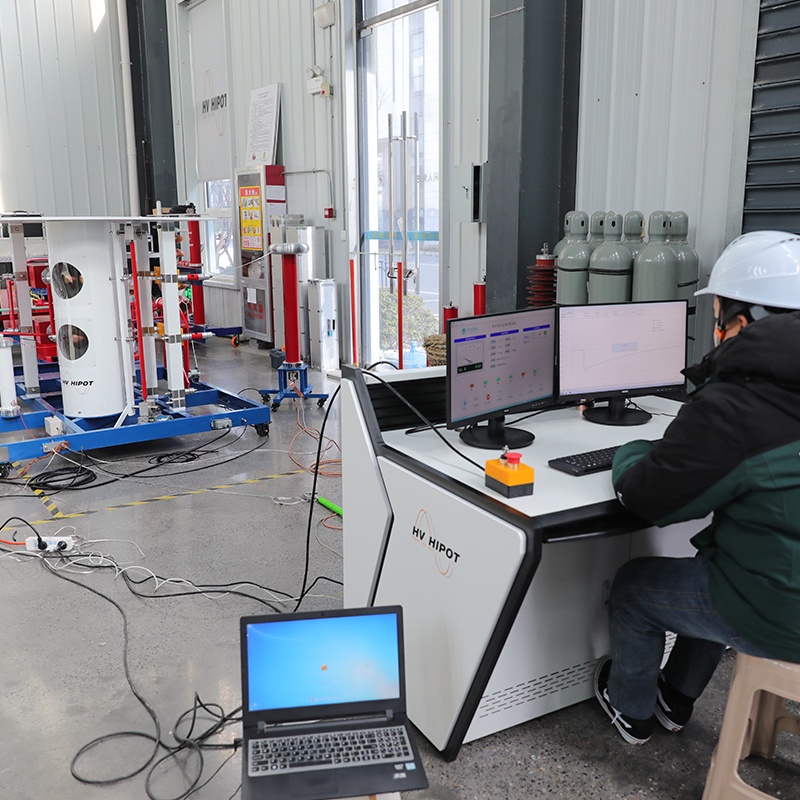

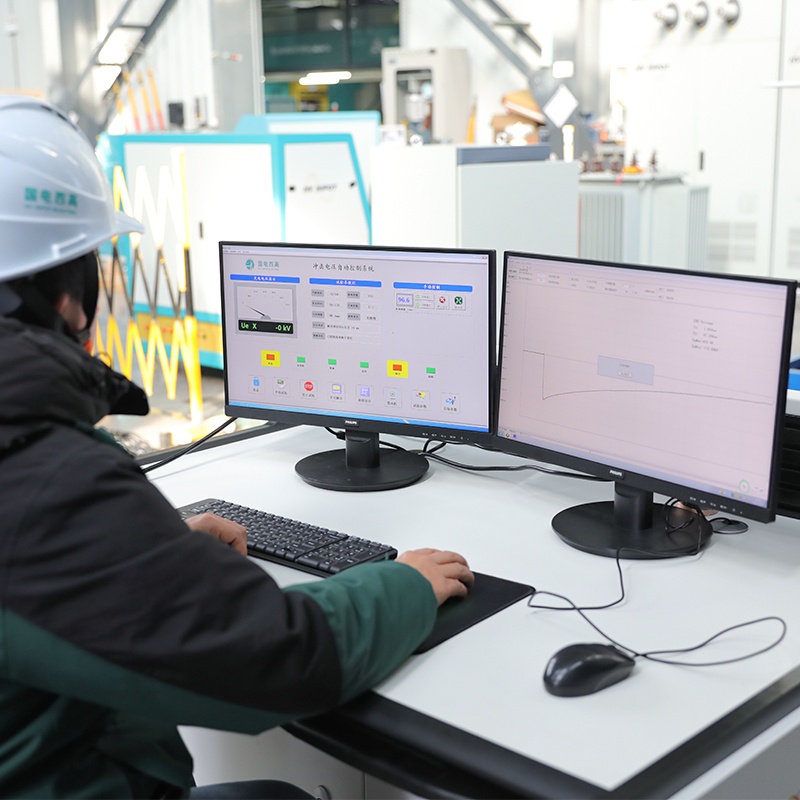

GDCY-200kV/10kJ冲击电压发生器测试台
①本体共2级，每级由两台2×50kV/ 1.0μF的脉冲电容器串联，每级充电电压100KV，本体标称电压200kV，额定能量10kJ。
②本体采用不对称倍压充电方式
前充电阻： 15KΩ
后充电阻： 30KΩ
调波电阻： 70Ω/150Ω/300Ω/400Ω
③本体共有2对放电球隙，第一级球间隙采用单边脉冲触发，所有球间隙由一同步电机同时调节。
④电阻分压器高压臂电阻200MΩ，低压臂电阻20KΩ，分压比10000：1。

弱阻尼电容分压器
弱阻尼电容分压器规格型号：G20221051245-1，高压臂电容300PF，低压臂0.2uF，分压比798：1。详见测试报告。

额定脉冲电压：200KV
