GDPD-414

便携式局部放电带电巡检仪

 相关产品
Related Products
  • 图文介绍
  • 技术特点
  • 产品参数
  • 产品图集
  • 客户案例








· 采用采集频率250MHz的高速DSP/FPGA采样板卡
· 内同步、外同步随时切换,方便相位固定及数据分析
· 可同时配置4路相同或不同的传感器
· 可配置6路、8路、16路信号同时采集
· 兼容smart quick云平台,可判断电力设备的全寿命周期




功能特点:

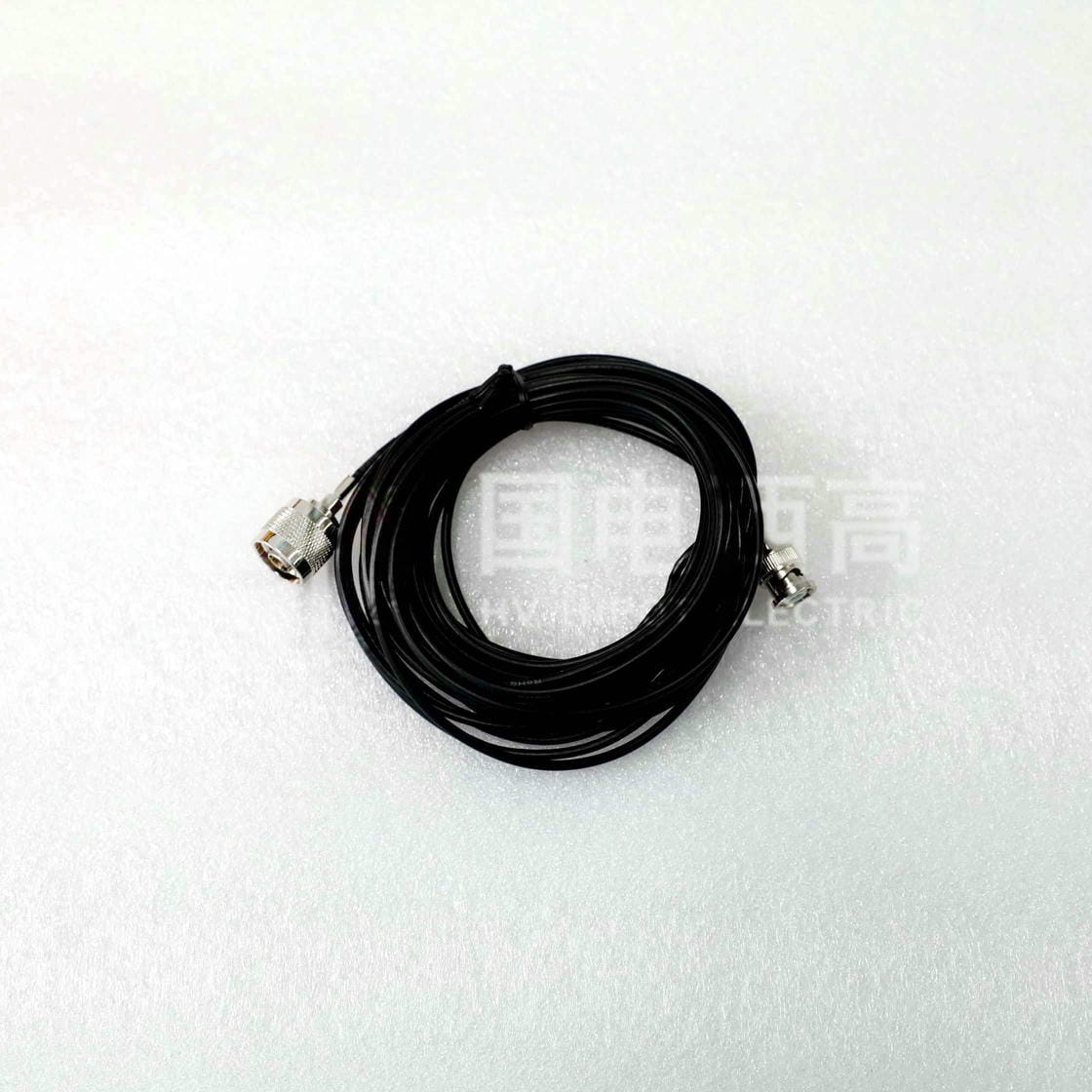

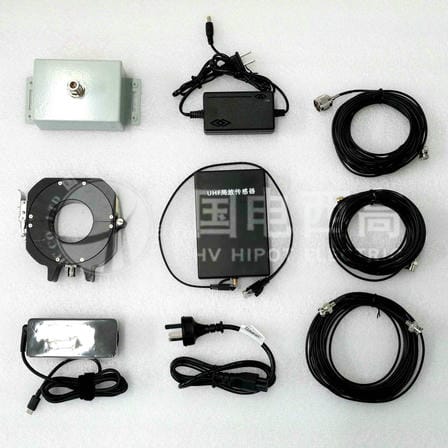

1)整机采用便携式ABS工程机箱,PD检测主机一个机箱、电脑、传感器、充电器、信号电缆均放置便携式工程附件箱内,总重量小于8KG,1人即可携带和操作。
2)便携式局放信号处理主机:采用自主研发的高速DSP/FPGA采样板卡,4通道同步数据采集、信号处理、特征参数提取、数据可通过有线及无线方式发送到电脑终端。
3)分析软件基于ARM嵌入式系统,显示软件基于windows系统。
4)一台数据采集主机可同时配置4路相同或不同的传感器,可进行4路信号同时采集分析。
5、可按客户要求配置6路、8路、16路信号同时采集的主机方案,以应对不同的测试需求。
6)可配置手持式显示平板或14寸笔记本电脑作为显示终端。
7)软件系统根据检测数据,判断放电能量和部位,能显示各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图,能显示各信号通道局放信号的幅值和脉冲个数。
8)实时数据存储:测试过程中可实时记录各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图,能显示各信号通道局放信号的幅值和脉冲个数。
9)超限报警:软件采用红、黄、蓝三色指示方式,提示局部放电的严重程度方便信息读取。
10)平均无故障时间:大于50000小时
11)多种信号同步采集方式:内同步、外同步随时切换,方便相位固定及数据分析。
12)电磁兼容:静电放电抗扰度满足GB/T17626.2-20174级
阻尼振荡波抗干扰度满足GB/T17626.10-20173级
工频磁场抗扰度满足GB/T17626.8-20063级
脉冲磁场抗扰度满足GB/T17626.9-20113级
13)电源:采用12V锂电池供电,整机功耗<20W,可持续工作8小时以上。
14)环境条件:
存储温度:-40℃~+85℃,
工作温度:-20℃~+60℃,
相对湿度:5%~95%在35℃下无凝露
15)重量轻、易携带,很适合现场使用
信号采集主机重量<3kg


便携式局放仪价格?欢迎咨询便携式局放仪厂家-国电西高  国电西高





1PD信号采集主机:

CPU工作频率

1.2GHz

操作系统

Linux嵌入式操作系统

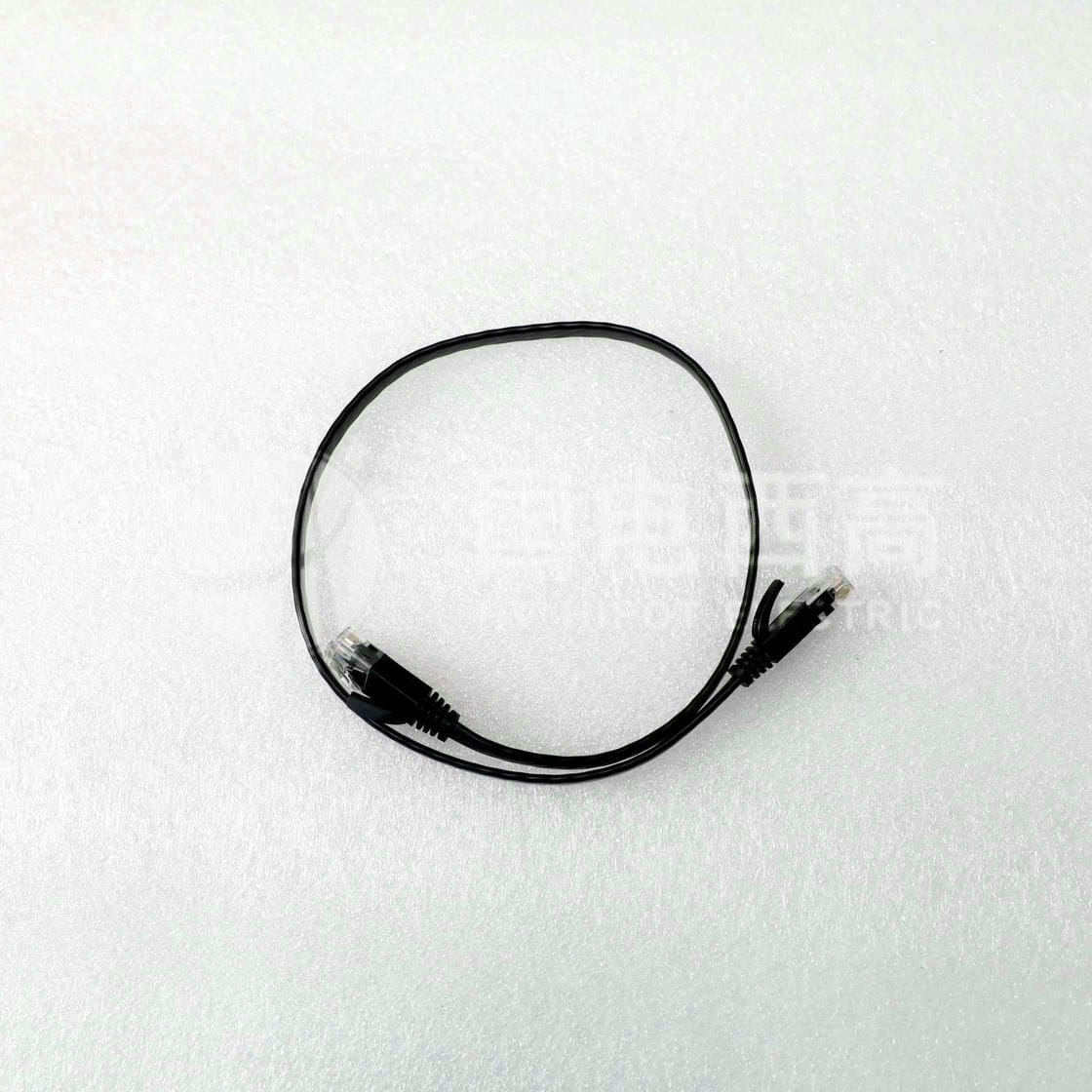

有线网络接口

LAN网口

无线网络接口

无线Wifi(选配)

系统运行内存

1G

系统存储内存

512M

数据采集频率

250MHz

2、超声检测通道:

测量范围

AE:0-10mV AA0-100dBuV

频率检测范围

20200kHz

3、UHF特高频检测通道:

检测频率

3001500MHz

测量范围

-80-10dBm

误差

±1dBm

分辨率

1dBm

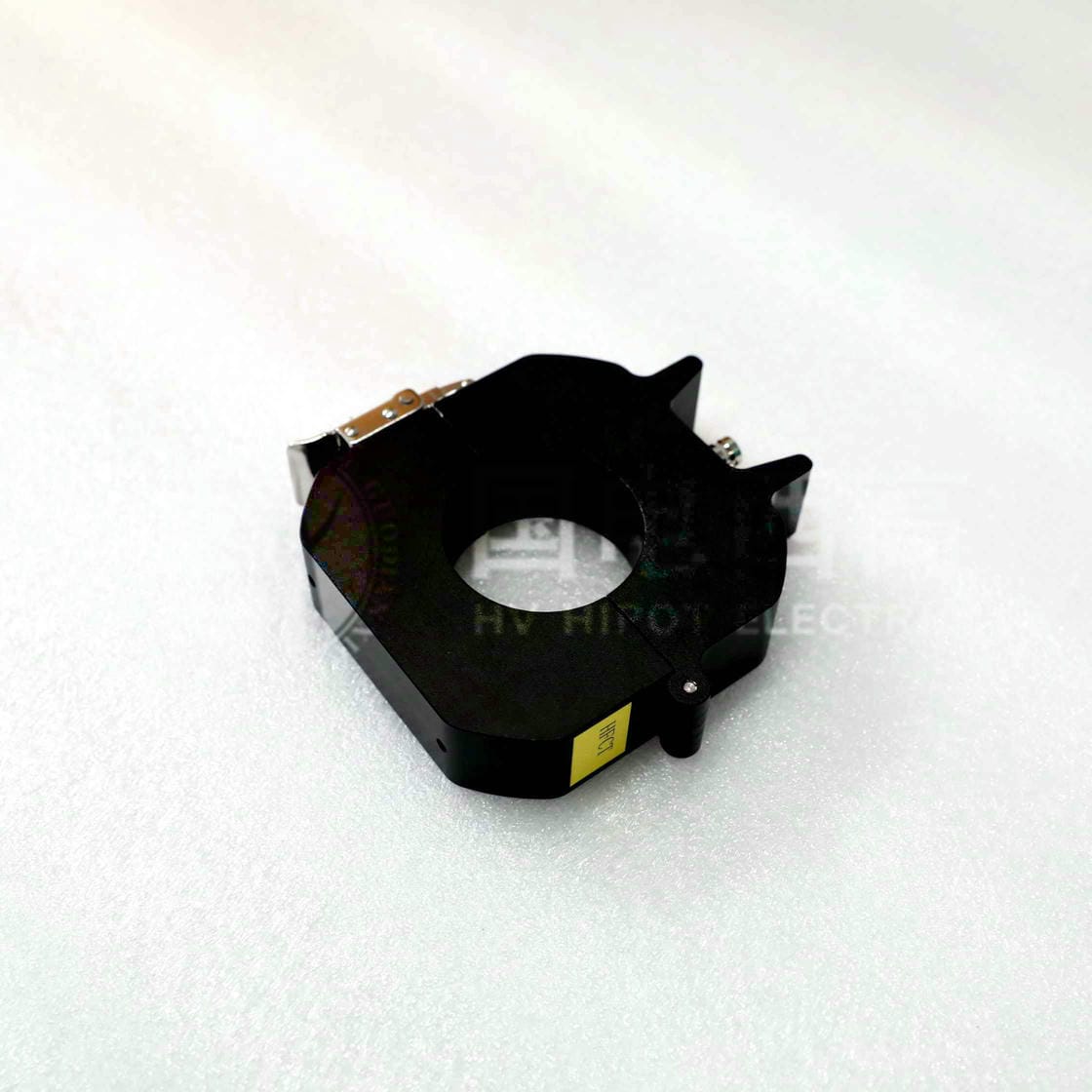

4HFCT检测通道:

频率范围

0.5-100MHz

误差

±1dB

灵敏度

15mV/1mA

动态范围

60dB

测量范围

0-100mV

精度

1dB

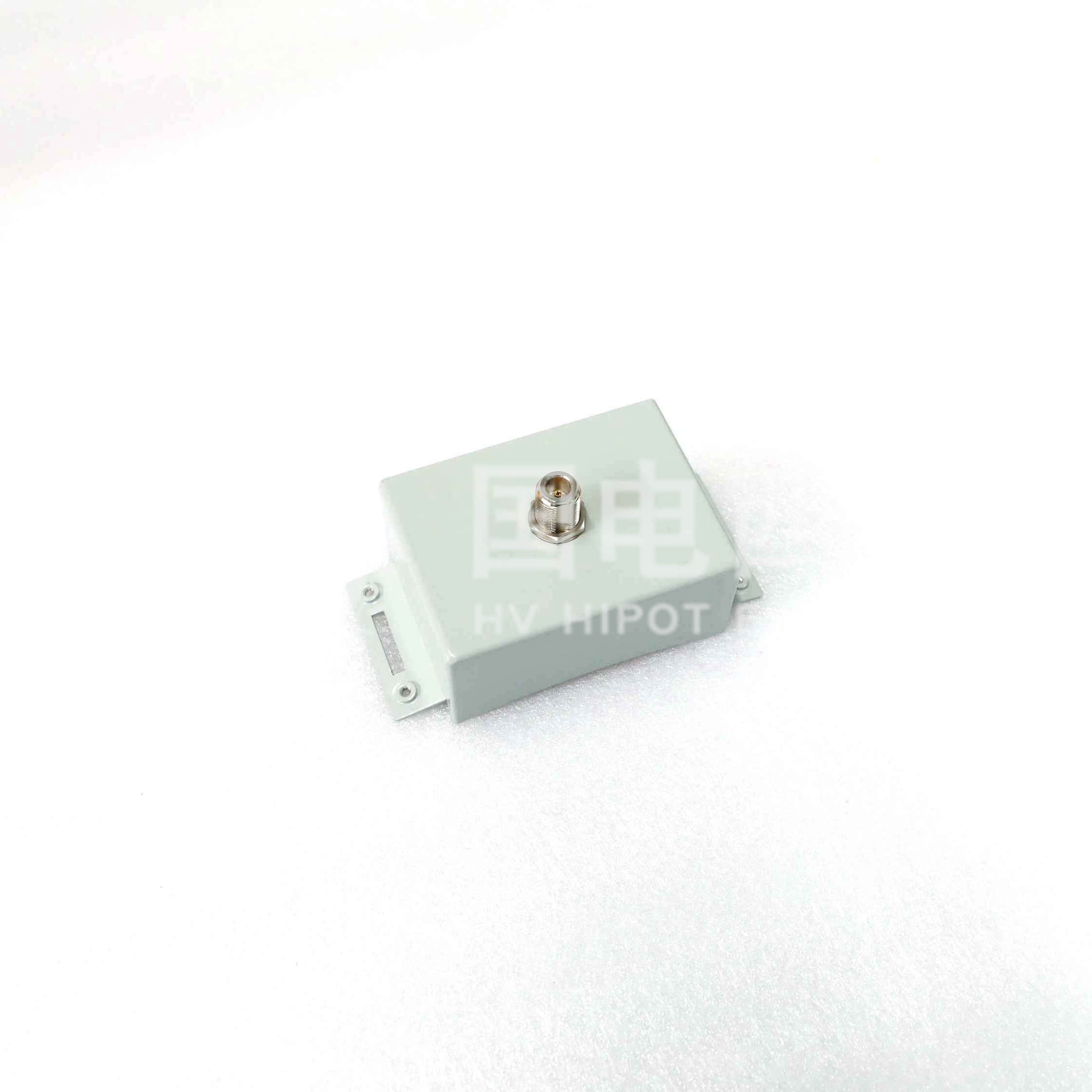

5、暂态地电压(TEV)检测通道:

频率范围

3100MHz

测量范围

060dB/mV

灵敏度

0.01mV

误差

±1dB/mV

分辨率

1dBmV

6、电池:

内置电池

锂电池,12V6000mAh

使用时间

大约12小时

充电时间

大约4小时

电池保护

过压过流保护

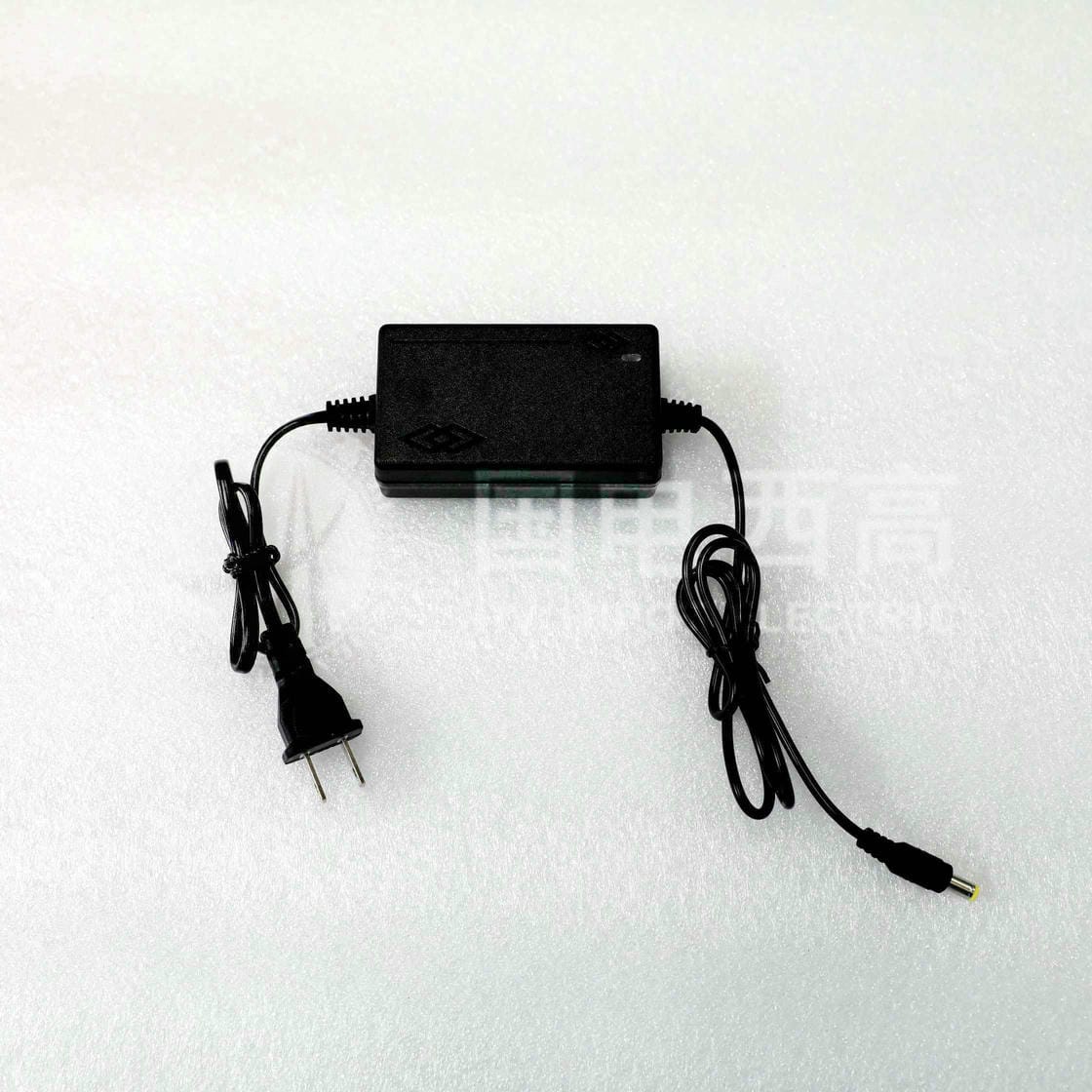

7、电池充电器:

额定电压

12.6V

充电输出电流

2A

使用温度

-20-60

使用湿度

<80%

8、联想ThinkPad笔记本电脑:

9、尺寸:

配件箱尺寸

395mm×295mm×105mm

主机外箱重量

3KG

主机外箱尺寸

570mm×360mm×240mm

10、工作环境:

使用温度

-20℃~50℃

环境湿度

0-90%RH

IP等级

54
