GD-2137L/H

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

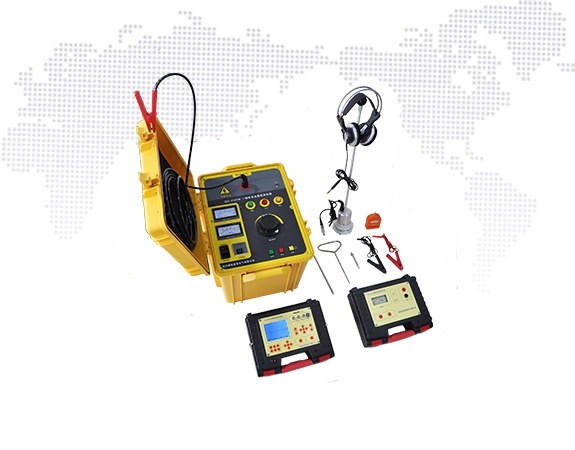

路灯电缆故障测试仪

路灯电缆故障测试仪

GD-2137系列 地下电缆故障定位仪是国电西高新研发的便携式综合测试仪,能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试。集测距、定点、路径探测功能于一体,适用于各种类型的电力电缆及通信电缆。路灯电缆故障测试仪_路灯电缆故障测试仪价格_路灯电缆故障测试仪价格-了解详情400-8818-755


地下电缆故障定位仪组成部分
  • GD-2131L 一体化直流高压发生器
  • GD-2133M电缆故障综合测试仪
  • GD-2132T电缆路径探测信号发生器

地下电缆故障定位仪主要功能

故障测距
  • 低压脉冲故障测距:适用于低阻、短路、断线故障的精确测距
  • 脉冲电流故障测距:适用于高阻、闪络型故障的测距

精确定点
  • 声磁同步接收,抗干扰能力强
  • 声磁信号波形显示,信号和噪声易于区分
  • 光标测量声磁延时,精确判断故障点的远近
  • 可根据磁场波形的初始极性,在定点的同时进行路径探测

路径探测
  • 音峰/音谷法路径探测。
  • 信号幅值显示。
  • 可进行80%法或45°法测深
咨询热线:400-8818-755

技术特点

GD-2137系列 地下电缆故障定位仪是国电西高新研发的便携式综合测试仪,能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试。集测距、定点、路径探测功能于一体,适用于各种类型的电力电缆及通信电缆。路灯电缆故障测试仪_路灯电缆故障测试仪价格_路灯电缆故障测试仪价格-了解详情400-8818-755


地下电缆故障定位仪组成部分
  • GD-2131L 一体化直流高压发生器
  • GD-2133M电缆故障综合测试仪
  • GD-2132T电缆路径探测信号发生器

地下电缆故障定位仪主要功能

故障测距
  • 低压脉冲故障测距:适用于低阻、短路、断线故障的精确测距
  • 脉冲电流故障测距:适用于高阻、闪络型故障的测距

精确定点
  • 声磁同步接收,抗干扰能力强
  • 声磁信号波形显示,信号和噪声易于区分
  • 光标测量声磁延时,精确判断故障点的远近
  • 可根据磁场波形的初始极性,在定点的同时进行路径探测

路径探测
  • 音峰/音谷法路径探测。
  • 信号幅值显示。
  • 可进行80%法或45°法测深

产品参数

测距模式

低压脉冲、脉冲电流

采样频率

100MHz

分辨率

低压脉冲模式 1m

脉冲电流模式 4m

低压脉冲模式发射电压

30V

测距范围

30km

声音信号通频带

中心频率 400Hz ,带宽 200Hz

信号增益

80dB

定点精度

0.1m

接收频率

1kHz

增益

80dB

发射频率

1kHz

发射功率

≥3.5W

输出特性

开路电压 ≥100Vp-p ;

短路电流 ≥300mA ;


产品细节
